6306zzcm Nsk

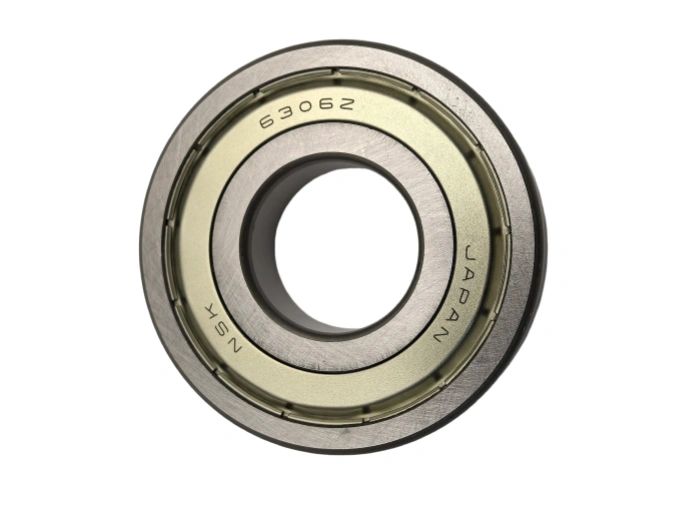

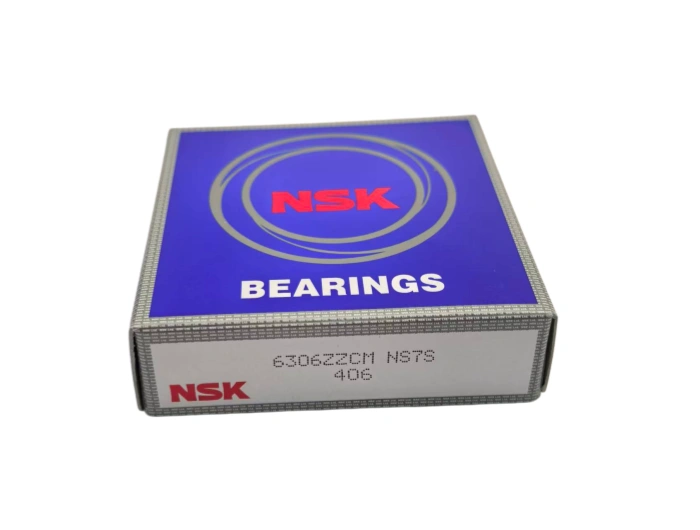

Ball Bearings 6306ZZCM NSK (باللغة الإنجليزية)

NSK 6306ZZCM هو حامل كروي أخدودي عميق ذو صف واحد مع دروع معدنية مزدوجة (ZZ) وخلوص داخلي مثالي لمحرك (CM). وقد تم تصميمه خصيصًا لتنوع سعة الحمل الشعاعي/المحوري، والضوضاء المنخفضة، والتشغيل بدون صيانة، وهو يوفر استقرارًا استثنائيًا للمحركات الكهربائية، والمراوح، والمضخات، والميكانيكا الصناعية العامة -مما يضع معيارًا عالمًا للأداء الدوار عالي السرعة والموثوق به.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

NSK 6306ZZCM هو حامل كروي أخدودي عميق ذو صف واحد مع دروع معدنية مزدوجة (ZZ) وخلوص داخلي مثالي لمحرك (CM). وقد تم تصميمه خصيصًا لتنوع سعة الحمل الشعاعي/المحوري، والضوضاء المنخفضة، والتشغيل بدون صيانة، وهو يوفر استقرارًا استثنائيًا للمحركات الكهربائية، والمراوح، والمضخات، والميكانيكا الصناعية العامة -مما يضع معيارًا عالمًا للأداء الدوار عالي السرعة والموثوق به.
1. معلمات الأبعاد (معيار
- التجويف (د): 30 مم (تحمل: -0.008/+0 مم، P0/ABEC 1)
- القطر الخارجي (D): 72 ملم (تحمل: 0/+0.014 ملم)
- العرض (B): 19 مم (التحمل: ±0.05 مم)
- الحلاقة (Rmin): 1.1 ملم
- الوزن: 0.345 كجم
- تقدير الحمل الديناميكي (Cr): 26.7 كيلو نيوتن
- معدل الحمل الساكن (C0r): 15.0 كيلو نيوتن
- سرعة الحدّ (الشحم): 9500 دورة في الدقيقة
- الخلوص الداخلي: CM (موتور خاص CN, ISO 5753)
- نوع الدرع: دروع غبار غير تلامسة مصنوعة من الفولاذ المزدوج (ZZ)
2. مواصفة المواد
- الحلقات الداخلية والخارجية: SUJ2 (100Cr6/AISI 52100) حاملاً للصلب. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة تعب عالية من الدحرجة، ومقاومة التآكل، وثبات الأبعاد.
- الكرات المتدحرجة: SUJ2 فولاذ عالي الدقة. القسوة: 61-65 لجنة حقوق الإنسان ؛ توزيع موحد للحمولة والحد الأدنى من الاحتكاك.
- القفص: الصلب المضغوط (SPCC). توجيه قوي للكرة، اهتزاز منخفض، وأداء عالي السرعة مستقر.
- الدروع: الفولاذ المدلفن على البارد، والطلاء بالزنك المضاد للتآكل.
3. عملية التصنيع الأساسية
- التشكيل الساخن المغلق: بنية حبيبات مُنقحة لتعزيز السلامة الميكانيكية.
- الدوران باستخدام CNC: دقة الأبعاد ≤ 0.003 مم لدرجات التحمل الهندسية الضيقة.
- المعالجة بالتفريغ الحراري: تصلب/تخفيف موحد، الحد الأدنى من التشوه، صلابة ثابتة.
- الطحن الدقيق: خشونة سطح قنوات الأسلاك Ra ≤ 0.16 ميكرومتر.
- التشطيب الفائقة: شحذ مضمار السباق (Ra ≤ 0.05 ميكرومتر) للحد من الاحتكاك وتحسين احتجاز زيوت التشحيم.
- التجميع الآلي والتوازن الديناميكي: التحكم الصارم في الضوضاء/الاهتزاز من أجل الجودة الحركية.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 12،000-15،000 ساعة (ISO 281:2007 ؛ حمل شعاعي 60 ٪ كروم، 1،800 دورة في الدقيقة، شحم NLGI 2 نظيف).
- العوامل الرئيسية: جودة التشحيم، التلوث، درجة حرارة التشغيل (-20 درجة مئوية إلى +120 درجة مئوية)، صلابة العمود (≥58 درجة مئوية)، ودقة المحاذاة.
5. التطبيقات والصناعات
- المحركات الكهربائية: محركات المروحة، محركات المضخة (ضوضاء منخفضة، إزالة CM).
- نظم التدفئة والتهوية وتكييف الهواء: المنافذ والمكثفات (الحماية من الغبار، عالية السرعة).
- السيارات: المولدات الكهربائية، بادئات التشغيل، مضخات المياه (سعة التحميل المتعددة الاستعمالات).
- المضخات الصناعية: مضخات الطرد المركزي/التروس (التشغيل المستمر، الموثوقية).
- الأجهزة المنزلية: غسالات وأدوات كهربائية (هادئة، خالية من الصيانة).
- الآلات العامة: الناقلات، صناديق التروس (فعالية التكلفة، الأداء العالمي).
6. الصيانة والتشحيم
- زيت التشحيم: زيوت الليثيوم المركبة NSK NS7 (NLGI 2) أو الزيوت المعدنية ISO VG 46-68.
- فترة التجعيد: 800 1 -200 2 ساعة ؛ 600 ساعة في بيئة متربة
- كمية الشحم: 5-6 غرام (35-40 ٪ من المساحة الحرة الداخلية).
- التفتيش: كل 600 ساعة ؛ التحقق من الضوضاء، والاهتزاز، ودرجة الحرارة (أقل من 75 درجة مئوية)، وسلامة الدرع.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من عدم وجود نتوءات/تآكل.
- التركيب: المكبس الهيدروليكي (30 كيلو نيوتن كحد أقصى) أو التسخين بالتحريض (70-80 درجة مئوية) ؛ تجنب التأثير المباشر.
- المحاذاة: عدم المحاذاة الشعاعية ≤ 0.002 مم/100 مم ؛ الانطلاق المحوري ≤ 0.003 مم.
- التثبيت: عزم ربط صامولة القفل: 35-45 نيوتن/متر (مسامير من الدرجة 8.8).
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 30 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	6306ZZCM NSK.
النوع	تحمّل كرة جروف عميقة
الجزء الداخلي (د) مم	30
(D) ملم خارجي	72
العرض (B) مم	19
الوزن/كغ	0.35
رمز EAN	0029176 016769.
