صفحة 210.

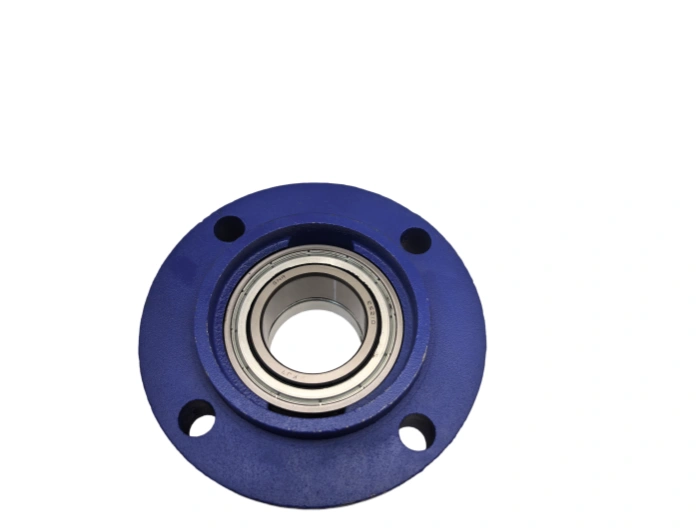

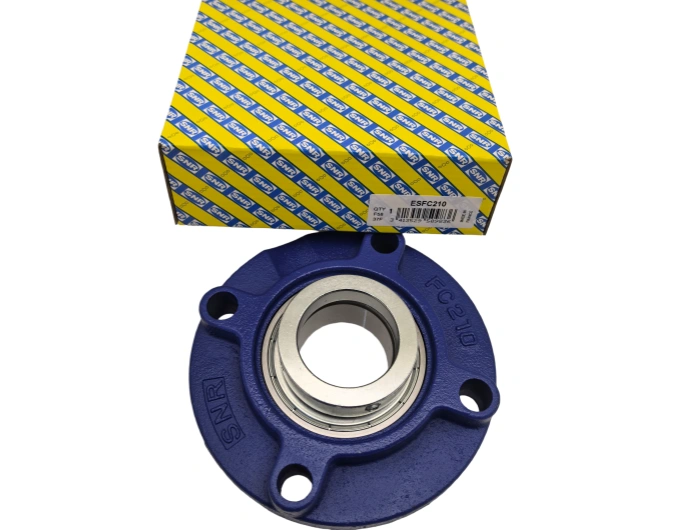

الإسكان والمحمل (تجميع) ESFC210 SNR.

إن SNR ESFC210 هي وحدة حمل كروية مستديرة مميزة مزودة بقفل غريب المركز، مصممة هندسيًا لتحقيق محاذاة ذاتية قوية، ومقاومة موثوقة للتلوث، وتشغيل مستقر في البيئات الصناعية للخدمة الشاقة. ووفقًا لمعايير ISO 12240-1 و ABMA، تدمج هذه الوحدة محمل الإدخال عالي الدقة ومبيت الصب القوي، مما يوفر الأداء الأمثل للآلات الدوارة المستمرة للحمل الثقيل.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

إن SNR ESFC210 هي وحدة حمل كروية مستديرة مميزة مزودة بقفل غريب المركز، مصممة هندسيًا لتحقيق محاذاة ذاتية قوية، ومقاومة موثوقة للتلوث، وتشغيل مستقر في البيئات الصناعية للخدمة الشاقة. ووفقًا لمعايير ISO 12240-1 و ABMA، تدمج هذه الوحدة محمل الإدخال عالي الدقة ومبيت الصب القوي، مما يوفر الأداء الأمثل للآلات الدوارة المستمرة للحمل الثقيل.
معلمات الأبعاد (معيار
Bore (d): 50 ملليمترا ؛ القطر الخارجي (المبيت، D): 165 مم ؛ العرض الإجمالي (B): 51.6 ملم ؛ أبعاد الشظية (الحد الأدنى): 2 مم ؛ مسامير دائرة (J): 135 مم ؛ درجة التسامح: صفر (1) ؛ الحمولة الشعاعية الدينامية (Cr): 35.1 كيلونيوتن ؛ الحمولة الشعاعية الساكنة: 23.2 كيلونيوتن ؛ سرعة الحدّ (الشحم): 300 4 دورة في الدقيقة ؛ الوزن: 2.25 كجم.
مواصفة المواد
- الحلقات الداخلية/الخارجية والكرات: AISI 52100 (100Cr6/GCr15) التي تحمل الفولاذ، والصلابة 60-64 A/HRC/، ومقاومة التعب العالية، ومقاومة التآكل، وثبات الأبعاد.
- القفص: ختم ألواح الفولاذ (JIS G3141)، مصممة بدقة لتوجيه الأسطوانة المستقرة وانخفاض الاحتكاك.
- الإسكان: حديد الزهر الرمادي G20، الصلابة العالية، تخميد الاهتزاز، ومقاومة الصدمات.
- السدادة: سدادة ذات شفة واحدة مطاطية من طراز NBR مع قاذف، مع استبعاد فعال للغبار والرطوبة.
عملية التصنيع الأساسية
- التزييف الساخن: تهذيب بنية الحبوب لتعزيز القوة الميكانيكية.
- التشغيل الآلي باستخدام تقنية CNC: يضمن دقة في أبعاد المبيت والمحمل.
- المعالجة بالتفريغ الحراري: الصلابة الموحدة، تقليل التشوه، وتحسين الصلابة.
- الطحن الدقيق والتشطيبات الفائقة: خشونة المضمار Ra ≤ 0.2 ميكرومتر، والحد من الاحتكاك والضوضاء.
- التجميع الآلي وفحص 100 ٪: يتحقق من أداء الخلوص والمحاذاة والختم.
مدة الخدمة
تحت شروط ISO 281 القياسية (40 ٪ حمل مقنن، 2000 دورة في الدقيقة، التشحيم المناسب)، يقدر العمر ≥ 8500 ساعة. العوامل المؤثرة الرئيسية: نظافة التزييت، المحاذاة، التلوث، درجة حرارة التشغيل (-20 درجة مئوية إلى +100 درجة مئوية)، واتساق الحمل.
التطبيقات والصناعات
مثالي للناقلات والخلاطات والكسارات والآلات الزراعية والمراوح والمضخات ومعدات مناولة المواد. يخدم التعدين، والزراعة، والبناء، وتجهيز الأغذية، والتصنيع العام بسبب المحاذاة الذاتية الفائقة (تصل إلى 2 درجة)، والإسكان الوعر، والإغلاق الفعال، والتكيف مع ظروف قاسية، متربة، والاهتزاز العالي.
الصيانة
- التشحيم: شحم مركب الليثيوم NLGI2، يملأ 30-40 في المائة من الفراغات الداخلية ؛ إعادة التشحيم عن طريق تركيب M6x1 كل 800-000 1 ساعة.
- الفحص: الفحص الشهري للضوضاء والاهتزاز غير العادي (أكثر من 2.8 مم/ث) ودرجة الحرارة (أكثر من 85 درجة مئوية).
- النظافة: المحافظة على سلامة المسكن المغلق بإحكام ؛ منع دخول الغبار/الرطوبة.
التركيب
1. الإعداد: تنظيف العمود/المبيت ؛ التحقق من صلابة العمود ≥55 وخشونة Ra ≤1.6 ميكرومتر.
2. الحامل: تركيب المبيت بالضغط بشكل متساو ؛ محمل قفل عن طريق طوق غريب المركز (عزم الدوران 12-15 نيوتن/متر).
3. المحاذاة: نفاد المؤشر الكلي ≤0.03 مم ؛ تجنب تحميل الصدمات.
4. بعد التركيب: أدر المفتاح يدويًا للتأكد من سلاسة التشغيل ؛ اختبار لمدة ساعة ومراقبة درجة الحرارة.
تقف SNR ESFC210 كوحدات حمل كروية من الشفة العليا للماكينات الصناعية للخدمة الشاقة، وتوفر متانة استثنائية ومرونة محاذاة، وصيانة منخفضة للبيئات التشغيلية الصعبة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	ESFC210 SNR.
النوع	المبيت والمحمل (مجموعة)
الجزء الداخلي (د) مم	50
(D) ملم خارجي
العرض (B) مم
الوزن/كغ	2-9
رمز EAN	3413529509836
