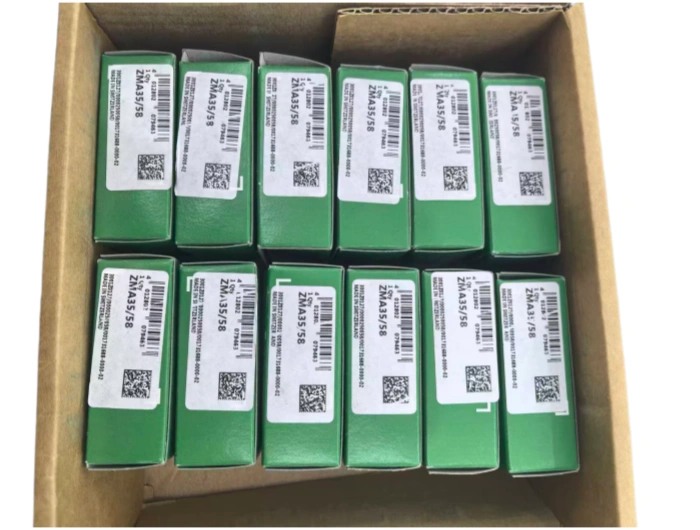

قفل ZMA35/58 INA.

(ديسمبر 2018) INA ZMA35/58 هو صامولة قفل دقيقة للخدمة الشاقة مصممة للقفل المحوري لمحامل الدحرجة. معلمات الأبعاد الرئيسية هي كما يلي: مواصفات الخيط: M352.5 1.5 (الخيط الدقيق المتري) القطر الخارجي (D): 58 ملم (2.2835 بوصة) العرض/الارتفاع (B/H): 22 ملم (0.8661 بوصة) الوزن الصافي: 0.26 kgECLASS/ECLASS2 الرمز: 23-05-92-03: تتميز هذه الصامولة بتماسك مرتب بشكل نصف قطري، وفقا لمعايير الإغلاق الدقيق لتطبيقات الخدمة الشاقة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

Technical Datasheet: INA ZMA35/58 Precision Lock Nut
1. Core Dimensions and amp; Specifications (باللغة الإنجليزية)
(ديسمبر 2018) INA ZMA35/58 هو صامولة قفل دقيقة للخدمة الشاقة مصممة للقفل المحوري لمحامل الدحرجة. وفيما يلي البارامترات البعدية الرئيسية:
مواصفات السنون اللولبية: M35 الجهد 1.5 (السنون اللولبية المترية الدقيقة)
القطر الخارجي (D): 58 ملم (2.2835 بوصة)
العرض/الارتفاع (B/H): 22 ملم (0.8661 بوصة)
الوزن الصافي: 0.26 كيلوغرام
ECLAS/ECLASS2 code: 23-05-92-03.
تتميز هذه الصامولة بتماسك مرتب بشكل نصف قطري، بما يتوافق مع معايير الإغلاق الدقيق لشافلر لتطبيقات الخدمة الشاقة.
2. مواصفات المواد
مصنوعة من الفولاذ الكربوني عالي القوة (مكافئ C45E)، تعرض من طراز ZMA35/58 ما يلي:
قوة شد عالية (≥ 600 ميجا باسكال)
تحسين صلابة السطح لمقاومة التآكل والأداء المضاد للارتخاء
مقاومة معتدلة للتآكل مناسبة للبيئات الصناعية
وتصنع أوتاد القفل من الفولاذ المقوى لضمان احتجاز عزم الدوران بشكل موثوق تحت الأحمال الديناميكية.
3. عمليات التصنيع الرئيسية
التشكيل: يضمن التشكيل المغلق بنية حبيبية موحدة وقوة ميكانيكية.
ماكنة الخيط: يوفر التدحرج الدقيق للخيط درجة صوت دقيقة وسعة حمل عالية.
العلاج بالحرارة: الإرواء والتخفيف يعززان الصلابة ومقاومة التعب.
الإنهاء: يضمن الطحن الدقيق لأسطح التزاوج التركيز ودقة القفل المحوري.
4. خدمة الحياة والقدرة على التحميل
تحت ظروف التشغيل القياسية (ISO 281)، ZMA35/58 لديه حمل كسر محوري من 300،000 N، وضمان الموثوقية على المدى الطويل في ظل الأحمال المحورية الثقيلة. تتأثر فترة الخدمة في المقام الأول بما يلي:
عزم التثبيت الصحيح
حالة التشحيم
مستويات التلوث البيئي
5. تطبيقات السيناريوهات والصناعات
وقد صممت صامولة القفل هذه هندسيا للماكينات الدقيقة وتطبيقات الخدمة الشاقة:
آلات الأدوات: مجموعات المغزل ومحاور التغذية
صناديق التروس الصناعية: القفل المحوري للمحامل في ناقلات الحركة للخدمة الشاقة
الآلات الثقيلة: محاور العجلات ومكونات مجموعة الدفع والحركة
Aerospace & robotics: Precision position systems (باللغة الإنجليزية)
يوفر تصميم أوتاد القفل الشعاعي أداءً مضادًا للاهتزاز، مما يجعلها مثالية لبيئات الحمل عالي الديناميكية.
6. إرشادات الصيانة
التشحيم: ضع طبقة رقيقة من شحم الليثيوم عالي الأداء (NLGI 2) على أسطح الخيوط أثناء التركيب.
فترة الفحص: كل 2000 ساعة تشغيل للتحقق من الارتخاء أو التآكل.
التنظيف: استخدم مذيبات غير أكالة لإزالة الملوثات قبل إعادة التركيب.
7. تعليمات التركيب
قبل التركيب: تحقق من نظافة الخيط وتأكد من سلامة أوتاد القفل.
مواصفات العزم: اربط مسمار الضبط (M4) حتى 5 نيوتن متر ؛ عزم الربط الموصى به هو 40 N·m (القيمة المرجعية).
المحاذاة: تأكد من التركيز بين الصامولة والعمود لتجنب توزيع الحمل غير المتساوي.
فحص ما بعد التركيب: تأكد من ثبات القفل المحوري والتحقق من عدم وجود حركة شعاعية في المجموعة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	ZMA35/58 INA.
النوع	مشغلات
الجزء الداخلي (د) مم
(D) ملم خارجي	58
العرض (B) مم	22
الوزن/كغ	0.26
رمز EAN
