234438-M-Sp Fag.

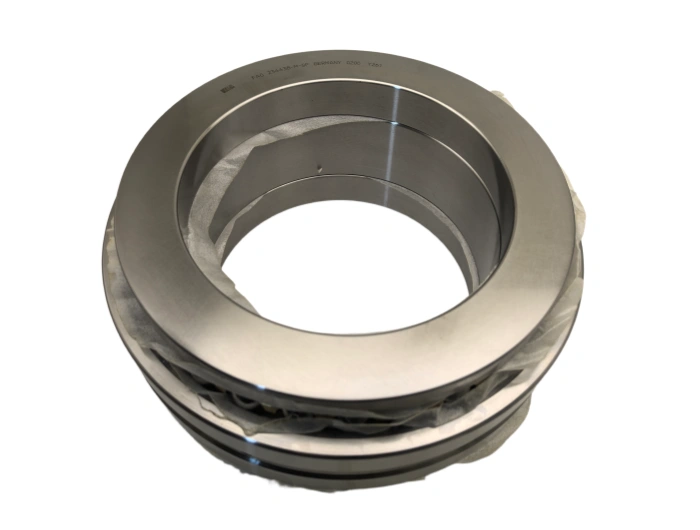

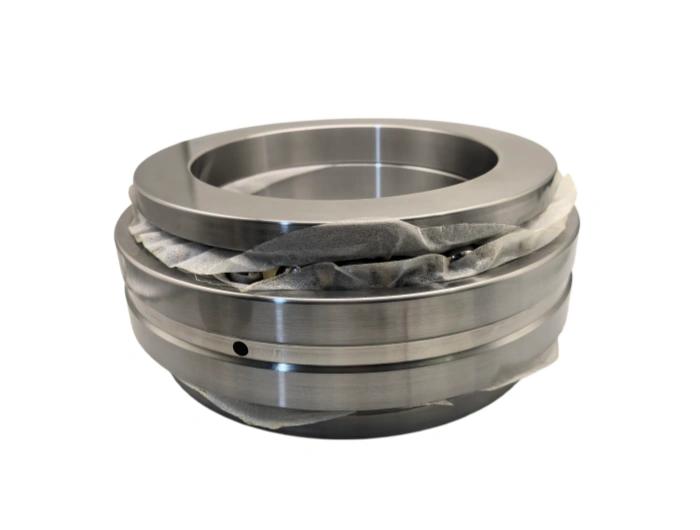

حاملة كرة ملامسة زاوية 234438-M-SP FAG.

(ديسمبر 2018) FAG 234438-M-SP (بالإنجليزية: FAG 234438-M-SP) هو محمل كرة اتصال زاوي عالي الدقة، مزدوج الاتجاه مصمم للحمولات المحورية الثقيلة، والصلابة العالية، وتطبيقات المغزل الدقيقة. كمحمل دفعي دقيق (FAG) ممتاز، يتميز بزاوية تلامس 60 درجة، وبناء قابل للفصل، ودرجة دقة خاصة، مما يوفر دقة وموثوقية استثنائية للأنظمة الصناعية عالية الأداء.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) FAG 234438-M-SP (بالإنجليزية: FAG 234438-M-SP) هو محمل كرة اتصال زاوي عالي الدقة، مزدوج الاتجاه مصمم للحمولات المحورية الثقيلة، والصلابة العالية، وتطبيقات المغزل الدقيقة. كمحمل دفعي دقيق (FAG) ممتاز، يتميز بزاوية تلامس 60 درجة، وبناء قابل للفصل، ودرجة دقة خاصة، مما يوفر دقة وموثوقية استثنائية للأنظمة الصناعية عالية الأداء.
تتفق مع معايير ISO 281 و DIN أبعادها الدقيقة: 190 ملم قطر خارجي 290 ملم عرض إجمالي 120 ملم عرض الحلقة الخارجي 60 ملم الشطف الأدنى 2.1 ملم (Rmin) ودرجة دقة SP (فئة التحمل). المعلمات الرئيسية الإضافية: زاوية التلامس 60°، معدل حمل محوري ديناميكي أساسي 246 كيلو نيوتن، معدل حمل محوري ثابت 940 كيلو نيوتن، سرعة محدودة (شحم) 1،900 دورة في الدقيقة.

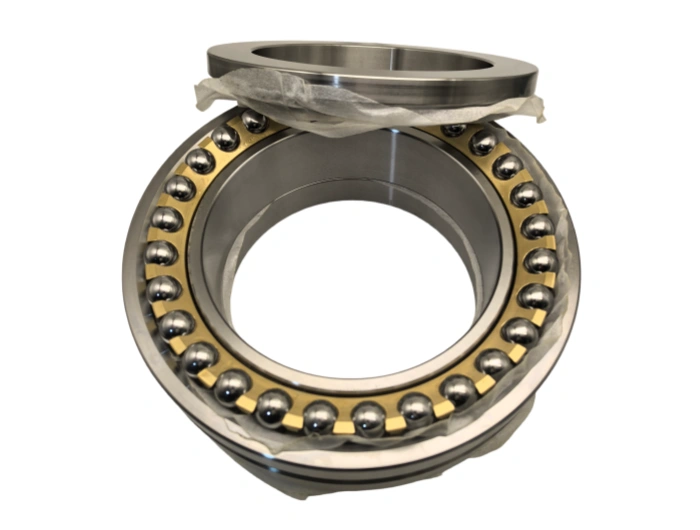

المكونات الحرجة تستخدم المواد الحاملة عالية الدرجة. يتم تصنيع الحلقات والكرات الداخلية/الخارجية من فولاذ الكروم عالي الكربون 100Cr6، وتصلب إلى HRC 60-64 لمقاومة التآكل الفائقة، وقوة التعب، وثبات الأبعاد. تشير اللاحقة M إلى قفص نحاسي صلب، وضمان توجيه الكرة بدقة، وانخفاض الضوضاء، وثبات حراري ممتاز عند السرعات العالية.
وتشمل عمليات الإنتاج الأساسية التشكيل الدقيق، وتحويل CNC، والمعالجة الحرارية بالتفريغ (التبريد/التبريد)، وطحن مضمار السباق، والتشطيب الفائق. التحكم الصارم في العملية يقلل من الخشونة السطحية (را ≤ 0.02 ميكرومتر) والأخطاء الهندسية، وتعزيز سلاسة التشغيل وتمديد فترة الخدمة FAG 234438-M-SP.
يتم حساب مدة الخدمة لكل أيزو 281. تحت حمل محوري قياسي وتزييت نظيف، يتجاوز عمر إل 10 25،000 ساعة. وتشمل العوامل الرئيسية التي تؤثر على العمر حجم الحمل الفعلي، ودقة المحاذاة، وحالة التزييت، ودرجة حرارة التشغيل، والنظافة البيئية.
يستخدم هذا المحمل الدفعية (FAG) عالي الدقة على نطاق واسع في محاور أدوات الماكينات باستخدام الحاسوب المركزي CNC ومراكز الماكينات الثقيلة وآلات الطحن الدقيق وعلب التروس الصناعية عالية السرعة. تصميمه ثنائي الاتجاه يدعم القوى المحورية ثنائية الاتجاه، في حين أن درجة SP تضمن الانسياب الضيق ودقة الدوران العالية -مثالية لتطبيقات إزالة المعادن بدقة.
للصيانة، استخدم NLGI 2 شحم الليثيوم شديد الضغط مع ملء التجويف 30-40%. إعادة التشحيم كل 500 ساعة تشغيل. الحفاظ على أسطح التثبيت خالية من الملوثات ؛ التحقق بانتظام من درجة الحرارة (80 درجة مئوية أو أقل) والاهتزاز والضوضاء. استبدل المحمل في حالة حدوث تآكل غير طبيعي أو تحزز أو تلف في القفص.
أثناء التركيب، نظف الأعمدة/العلب جيداً. استخدام مجموعة حرارية أو مجموعة ضغط ؛ تجنب الضربات المباشرة بالمطرقة. التحكم في خطأ المحاذاة في حدود 0.04 مم، وتطبيق عزم دوران محدد، وإجراء اختبار عدم الحمل 30 دقيقة للتحقق من الدوران السلس. التركيب الصحيح يمنع الفشل المبكر ويضمن الدقة الثابتة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	234438-M-SP FAG.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	190
(D) ملم خارجي	290
العرض (B) مم	120
الوزن/كغ	24-7
رمز EAN	4012801 487948.
