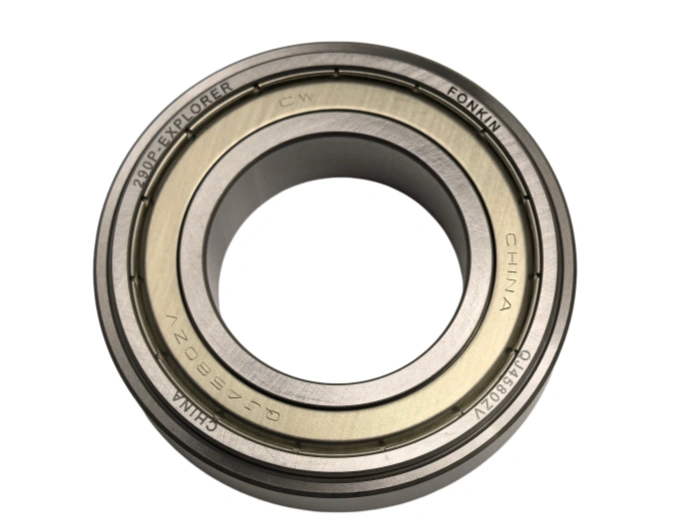

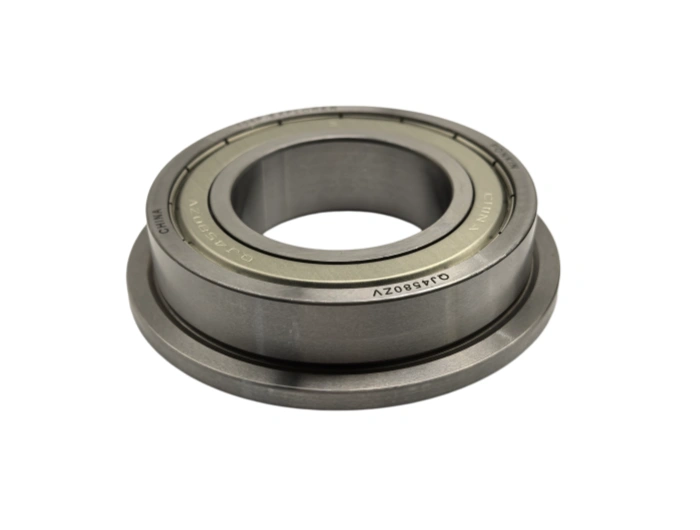

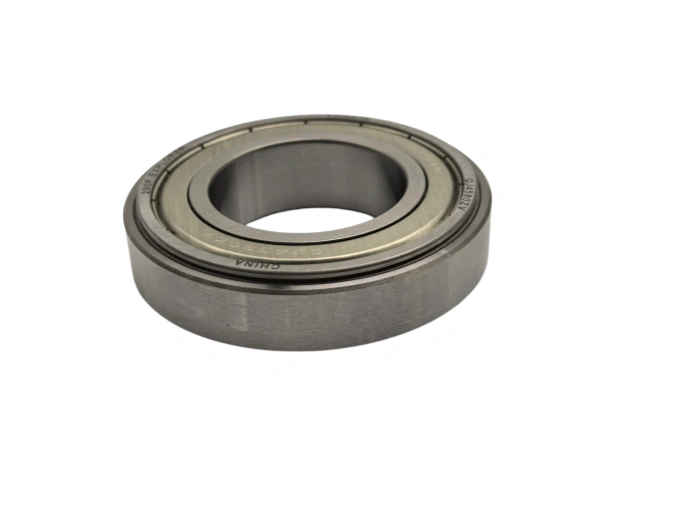

زاوية التلامس مع الكرة ذات صف واحد QJ4580ZV FONKIN

FONKIN QJ4580ZV (بالإنجليزية: FONKIN QJ4580ZV) هو صف واحد من أربع نقاط تحمل كرة تلامس هندسي مصمم لأنظمة توجيه السيارات، يتميز بحلقة خارجية مشفة (ZV) وهندسة داخلية محسنة. تم تصميمه لدعم الأحمال المحورية نصف القطرية وثنائية الاتجاه، وهو يوفر صلابة استثنائية، واحتكاك منخفض، ودقة عالية -مثالية لحملات التوجيه الكهربائية، صناديق التروس، وتطبيقات السيارات للخدمة الشاقة التي تتطلب وضع محوري مستقر وفترة خدمة طويلة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FONKIN QJ4580ZV (بالإنجليزية: FONKIN QJ4580ZV) هو صف واحد من أربع نقاط تحمل كرة تلامس هندسي مصمم لأنظمة توجيه السيارات، يتميز بحلقة خارجية مشفة (ZV) وهندسة داخلية محسنة. تم تصميمه لدعم الأحمال المحورية نصف القطرية وثنائية الاتجاه، وهو يوفر صلابة استثنائية، واحتكاك منخفض، ودقة عالية -مثالية لحملات التوجيه الكهربائية، صناديق التروس، وتطبيقات السيارات للخدمة الشاقة التي تتطلب وضع محوري مستقر وفترة خدمة طويلة.
1. معايير الأبعاد (المعيار ISO 492 & JIS B 1521)
- التجويف (د): 45 مم (التحمل: -0.008/+0 مم، ISO P6/ABEC 3)
- القطر الخارجي (D): 84 ملم (تحمل: 0/+0.015 ملم)
- العرض (B): 20 مم (التحمل: ±0.04 مم)
- قطر الشفة: 92 مم ؛ الحلاقة (Rmin): 1.2 ملم
- الوزن: 0.40 كجم
- تقدير الحمولة الدينامية (Cr): 42.5 كيلونيوتن ؛ معدل الحمل الساكن (C0r): 53.2 كيلو نيوتن
- سرعة الحدّ (الشحم): 000 5 دورة في الدقيقة ؛ (زيت): 6,500 دورة في الدقيقة
- الخلوص الداخلي: C3 (الخلوص نصف القطري: 0.013-0.023 مم)
- الفئة الدقيقة: ISO P6 (عالية الدقة)
- التركيب: حلقة خارجية ذات حواف ذات أربع نقاط، صف واحد (ZV)
2. مواصفة المواد
- الحلقات الداخلية والخارجية: GCr15 (SUJ2/100Cr6/AISI 52100) التي تحمل الفولاذ. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة تعب عالية من الدحرجة، ومقاومة التآكل، وثبات الأبعاد.
- كرات اللف: فولاذ عالي الدقة GCr15 (φ6.0 ملم). القسوة: 61-65 لجنة حقوق الإنسان ؛ توزيع موحد للحمولة والحد الأدنى من الاحتكاك.
- القفص: الصلب المضغوط (SPCC). تحسين تصميم الجيب لتوجيه الكرة المستقرة، وانخفاض الضوضاء، والتوافق عالية السرعة.
- السطح: المعالجة بالفوسفات المضادة للتآكل لتعزيز الحماية من الصدأ في بيئات السيارات.
3. عملية التصنيع الأساسية
- التشكيل الساخن الدقيق: بنية حبيبية مُنقَّحة لتحقيق أقصى تكامل للحمل.
- الدوران باستخدام مركز التحكم الرقمي: دقة الأبعاد ≤ 0.003 مم من أجل المطابقة الهندسية الصارمة.
- المعالجة الحرارية بالتفريغ: بنية مارتنستية موحدة، الحد الأدنى من التشوه، توزيع ثابت للصلابة.
- موجز الطحن: خشونة المسارات Ra ≤ 0.15 ميكرومتر ؛ تحسين هندسي للاتصال بأربع نقاط.
- التشطيب الفائق: عملية صقل (Ra ≤ 0.05 ميكرومتر) لأسطح التلامس الناعمة للغاية، والحد من الاحتكاك والتآكل.
- التجميع الآلي: 100 في المائة للضوضاء/الاهتزاز وفحص الإزالة بما يتفق مع معايير المنظمة الدولية لتوحيد المقاييس P6.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 9،000-11،000 ساعة (ISO 281:2007 ؛ 65 ٪ حمولة شعاعية، 1،800 دورة في الدقيقة، شحم NLGI 2 EP نظيف).
- العوامل الرئيسية: التلوث بالتزييت، درجة حرارة التشغيل (-30 درجة مئوية إلى +120 درجة مئوية)، محاذاة التركيب، صلابة العمود (≥58 درجة مئوية)، وضبط التحميل المحوري.
5. التطبيقات والصناعات
- توجيه السيارات: رفوف توجيه كهربائية/هيدروليكية (فورد، كاديلاك، بي إم دبليو)، صناديق تروس التوجيه (دعم الحمل المحوري ثنائي الاتجاه).
- ناقل الحركة: أعمدة الدخل/الخرج لصندوق التروس، المجموعات التفاضلية (سعة الحمل المجمعة).
- التشغيل الآلي الصناعي: المشغلات الدقيقة، وآليات المؤازرة (الصلابة العالية، والاستقرار المحوري).
- مركبات الخدمة الشاقة: أنظمة توجيه الشاحنات، آلات البناء تروس توجيه (مقاومة حمل الصدمات).
- الآلات الزراعية: مجمعات التوجيه بالجرار (المتانة في الظروف المتربة).
6. الصيانة والتشحيم
- زيت التشحيم: FONKIN LG3 الليثيوم المركب (NLGI 2) أو ISO VG 46-68 EP زيت معدني.
- فترة التجعيد: 500 1 -000 2 ساعة ؛ 800 ساعة في الغبار والرطوبة الثقيلة.
- كمية الشحم: 3.5-4.0 غ (35-40 ٪ من المساحة الحرة الداخلية).
- التفتيش: كل 800 ساعة ؛ التحقق من درجة حرارة التشغيل (أقل من 80 درجة مئوية) والضوضاء والاهتزاز وتسرب مواد التشحيم.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: مكبس هيدروليكي (بحد أقصى 40 كيلو نيوتن) أو تسخين بالتحريض (70-80 درجة مئوية) ؛ تجنب التأثير المباشر على الشفة.
- المحاذاة: عدم المحاذاة الزاوي ≤ 3 '(0.05o) ؛ الانطلاق المحوري ≤ 0.003 مم.
- الربط: عزم ربط مسامير الشفة: 25-30 نيوتن/متر (مسامير من الدرجة 8.8) ؛ تسلسل تشديد موحد.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 30 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	QJ4580ZV فونكين
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	45
(D) ملم خارجي	84
العرض (B) مم	20
الوزن/كغ	0.36
