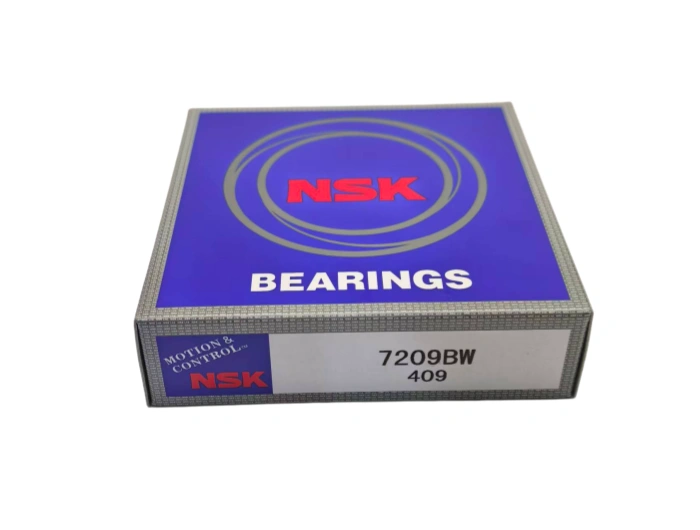

زاوية ملامسة للكرة تحمل صف واحد 7209BW NSK.

NSK 7209BW هو محمل كروي لامس زاوي أحادي الصف عالي الأداء مصمم لظروف الحمل الشعاعي والمحوري. وبفضل تصميمه بزاوية تلامس 40 درجة والتصنيع الدقيق، فإنه يوفر صلابة عالية، واحتكاك منخفض، وتشغيل فائق السرعة ثابت -وهو مثالي للماكينات الدقيقة، وإرسال السيارات، وأنظمة التروس الصناعية التي تتطلب أداءً موثوقًا للحمولة المشتركة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

NSK 7209BW هو محمل كروي لامس زاوي أحادي الصف عالي الأداء مصمم لظروف الحمل الشعاعي والمحوري. وبفضل تصميمه بزاوية تلامس 40 درجة والتصنيع الدقيق، فإنه يوفر صلابة عالية، واحتكاك منخفض، وتشغيل فائق السرعة ثابت -وهو مثالي للماكينات الدقيقة، وإرسال السيارات، وأنظمة التروس الصناعية التي تتطلب أداءً موثوقًا للحمولة المشتركة.
1. معلمات الأبعاد (معيار ISO 492) NSK.
- التجويف (د): 45 مم (تحمل: -0.006/+0 مم، P0/ABEC 1)
- القطر الخارجي (D): 85 ملم (تحمل: 0/+0.019 ملم)
- العرض (B): 19 مم (التحمل: ±0.05 مم)NSK
- شامفر (Rmin): 1.1 mmNSK.
- الوزن: 0.433 كجم
- زاوية التلامس: 40 درجة
- تقدير الحمل الديناميكي (Cr): 39.5 كيلو نيوتن
- معدل الحمل الساكن (C0r): 28.8 كيلو نيوتن
- سرعة الحدّ (الشحم): 300 6 دورة في الدقيقة ؛ (زيت): 8000 دورة في الدقيقة
- الخلوص: CN (عادي,
2. مواصفة المواد
- الحلقات الداخلية والخارجية: SUJ2 (100Cr6/AISI 52100) حاملاً للصلب. الصلابة: 60-64 لجنة حقوق الإنسان ؛ مقاومة التآكل العالية، وقوة التعب، وثبات الأبعاد.
- الكرات المتدحرجة: SUJ2 فولاذ دقيق. القسوة: 61-65 لجنة حقوق الإنسان ؛ توزيع موحد للحمولة والحد الأدنى من الاحتكاك.
- القفص: الصلب المضغوط (SPCC). الصلابة العالية، وتوجيه الكرة المستقرة، ومقاومة للتشوه عند السرعات العالية.
3. عملية التصنيع الأساسية
- التشكيل الساخن: التشكيل المغلق لهيكل الحبوب المكررة والخصائص الميكانيكية المعززة.
- الدوران بتقنية CNC: التشغيل الآلي الدقيق وبدقة الأبعاد ≤ 0.003 مم.
- المعالجة الحرارية: تقسية الفراغ + الاعتدال للحصول على صلابة موحدة والحد الأدنى من التشوه.
- الطحن: الطحن الدقيق المتعدد المراحل (Raceway Ra ≤ 0.16 ميكرومتر).
- التشطيب الفائقة: شحذ مضمار السباق (Ra ≤ 0.05 ميكرومتر) للحد من الاحتكاك وتحسين احتجاز زيوت التشحيم.
- التجميع الآلي: موازنة هندسية وديناميكية صارمة للأداء الثابت.
4. مدة الخدمة
- العمر التقديري القياسي (L10): 10،000-13،000 ساعة (ISO 281:2007 ؛ حمل شعاعي 60 ٪ Cr، 1،800 دورة في الدقيقة، شحم نظيف).
- العوامل الرئيسية: مستوى الحمل، وجودة التشحيم، والتلوث، ودرجة حرارة التشغيل (-20 درجة مئوية إلى +150 درجة مئوية)، ودقة المحاذاة.
5. التطبيقات والصناعات
- أدوات الماكينات: المحاور ورؤوس الطحن (صلابة عالية ودقة).
- السيارات: ناقلات الحركة، التروس التفاضلية (الأحمال مجتمعة، السرعة العالية).
- صناديق التروس الصناعية: مختزلات حلزونية، محركات نقل (التشغيل الثقيل المستمر).
- المضخات والضواغط: مضخات الطرد المركزي، ضواغط الهواء (اهتزاز منخفض، عمر طويل).
- مناولة المواد: رافعات شوكية وبكرات ناقلة (مقاومة حمل الصدمات).
6. الصيانة والتشحيم
- زيت التشحيم: شحم مركب الليثيوم NLGI 2 (SKF LGMT3) أو زيت ISO VG 68-100.
- فترة التجعيد: 800 1 -200 2 ساعة ؛ 600 ساعة في بيئات قاسية.
- كمية الشحم: 7-8 غرام (30-35 ٪ من المساحة الداخلية الحرة).
- التفتيش: كل 600 ساعة ؛ التحقق من الضوضاء والاهتزاز ودرجة الحرارة (أقل من 75 درجة مئوية) والتلوث.
7. إرشادات التثبيت
- التركيب الأولي: تنظيف العمود/المبيت ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: تدفئة الحث (80-90 درجة مئوية) للحلقة الداخلية ؛ المكبس الهيدروليكي (الحد الأقصى 50 كيلو نيوتن) للحلقة الخارجية ؛ تجنب التأثير المباشر.
- المحاذاة: عدم المحاذاة الشعاعية ≤ 0.002 مم/100 مم ؛ الانطلاق المحوري ≤ 0.004 مم.
- التثبيت: عزم ربط صامولة القفل: 55-65 نيوتن/متر (مسامير من الدرجة 8.8).
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 30 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	7209BW NSK.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	45
(D) ملم خارجي	85
العرض (B) مم	19
الوزن/كغ	0.42
رمز EAN	0029176412585
