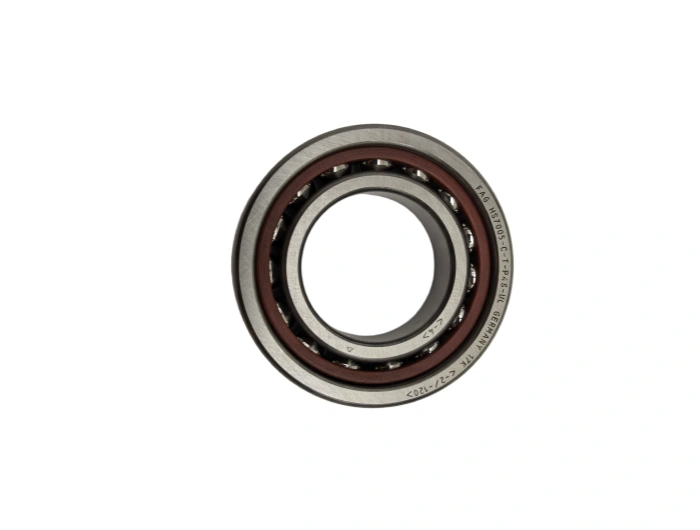

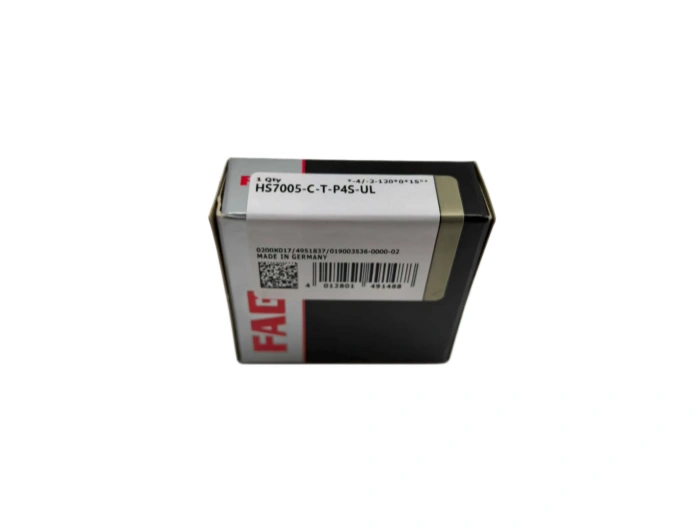

حاملة كرة ملامسة زاوية صف واحد HS7005-C-T-P4S-UL FAG.

FAG HS7005-C-T-P4S-UL هو محمل مغزل تلامس زاوي فائق الدقة فائق السرعة، مصمم حصريًا لمغزلات أدوات الآلة عالية السرعة، والجداول الدوارة الدقيقة، وتطبيقات المحركات عالية التردد. صنعها شيفلر إلى ISO 15:2017، ABEC 7/P4S، ومعايير UL فائقة الدقة، يتميز هذا المحمل بزاوية اتصال 15 درجة، وقفص فينولي، وهندسة داخلية محسنة للحد الأدنى من ارتفاع الحرارة، والحد الأقصى من الصلابة، ودقة دوران مستوى النانومتر، مما يجعله المعيار الذهبي لأنظمة التشغيل عالية السرعة والدقة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

احصل على اقتباس مجاني +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG HS7005-C-T-P4S-UL هو محمل مغزل تلامس زاوي فائق الدقة فائق السرعة، مصمم حصريًا لمغزلات أدوات الآلة عالية السرعة، والجداول الدوارة الدقيقة، وتطبيقات المحركات عالية التردد. صنعها شيفلر إلى ISO 15:2017، ABEC 7/P4S، ومعايير UL فائقة الدقة، يتميز هذا المحمل بزاوية اتصال 15 درجة، وقفص فينولي، وهندسة داخلية محسنة للحد الأدنى من ارتفاع الحرارة، والحد الأقصى من الصلابة، ودقة دوران مستوى النانومتر، مما يجعله المعيار الذهبي لأنظمة التشغيل عالية السرعة والدقة.
قياس البعد
Bore (d): 25 مم ؛ القطر الخارجي (D): 47 مم ؛ العرض (B): 12 مم ؛ الحد الأدنى لنصف قطر الشطوف (ردقيقة): 0.6 ملم ؛ درجة التسامح: P4S (ISO)/ABEC 7 ؛ درجة الضوضاء والاهتزاز المنخفضة جدا ؛ زاوية التلامس: *15 درجة مئوية » ؛ الحمولة الشعاعية الدينامية (Cr): 12.1 كيلونيوتن ؛ الحمولة الشعاعية الساكنة (C0r): 6.3 كيلونيوتن ؛ الحد من السرعة العالية (التشحيم بالزيت -الهواء): 000 28 دورة في الدقيقة ؛ الوزن: 0.072 كجم.
مواصفة المواد
الحلقات والكرات الداخلية/الخارجية: AISI 52100 (100Cr6) الفولاذ الحامل للنقاء العالي، والصلابة 62-66 A/HRC/، مع مقاومة التآكل الاستثنائية، وقوة التعب العالية، والاستقرار الحراري. القفص: راتنج فينولي، يقدم اهتزاز منخفض، مقاومة عالية لدرجة الحرارة، وأداء عالي السرعة ومستقر. يدعم السطح النهائي التصاق التشحيم القوي والاحتكاك المنخفض.
عملية التصنيع الأساسية
وتشمل العمليات الرئيسية التشكيل الساخن الدقيق، والغسل باستخدام CNC، والمعالجة الحرارية بالتفريغ المدعومة بالتجريد المبرد، والطحن الجانبي عالي الدقة، والتشحيم الفائق الدقة الفائقة لتحقيق خشونة المسار Ra ≤ 0.02 ميكرومتر. يضمن التنظيف التلقائي بالموجات فوق الصوتية وفحص الأبعاد والاهتزاز والخلوص 100 ٪ الامتثال لمعايير P4S و UL.
مدة الخدمة
تحت شروط ISO 281 القياسية مع زيت الهواء التشحيم و 40 ٪ حمل، العمر المقدر يتجاوز 12،000 ساعة. ويعتمد عمر الخدمة اعتماداً كبيراً على نقاء التشحيم، ودقة الحمل المسبق، ودرجة حرارة التشغيل (أقل من 60 درجة مئوية)، ومكافحة التلوث.
التطبيقات والصناعات
يستخدم بشكل أساسي في آلات الدوران عالية السرعة، آلات الدوران الطحنية، أدوات الآلات CNC، أجهزة التوجيه الدقيقة، والمحركات عالية التردد. تقدم خدمات في صناعة الآلات، والفضاء، وتصنيع العفن، وصناعات التشغيل الآلي الدقيق بسبب الدقة الفائقة، وتوليد الحرارة المنخفضة، والقدرة الفائقة على السرعة.
الصيانة
استخدام زيت المغزل منخفض اللزوجة أو التشحيم بالزيت والهواء ؛ تم تحسين حجم التعبئة إلى 15-25 ٪ من المساحة الحرة. الترشيح المستمر مطلوب افحص الاهتزاز ودرجة الحرارة والضوضاء شهرياً استبدل على الفور في حالة حدوث اهتزاز غير طبيعي أو سخونة زائدة أو خشونة
التركيب
الحفاظ على بيئة الغرفة النظيفة من الفئة 7 للمنظمة الدولية لتوحيد المقاييس ؛ تنظيف المكونات إلى معايير خالية من الجسيمات. استخدام التسخين الحثي ≤80 درجة مئوية للتركيب ؛ التحكّم الصارم في الحمولة المسبقة والمواءمة TIR ≤0.001 مم. بعد التركيب، قم بإجراء اختبار الانطلاق الديناميكي واختبار التشغيل لمدة ساعتين. FAG HS7005-C-T-P4S-UL هو حمل المغزل فائق الدقة لآلات CNC فائقة السرعة، مما يوفر دقة واستقرار ومدة خدمة رائدة في مجال الصناعة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	HS7005-C-T-P4S-UL FAG.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	25
(D) ملم خارجي	47
العرض (B) مم	12
الوزن/كغ	0.08
رمز EAN	4012801491488
