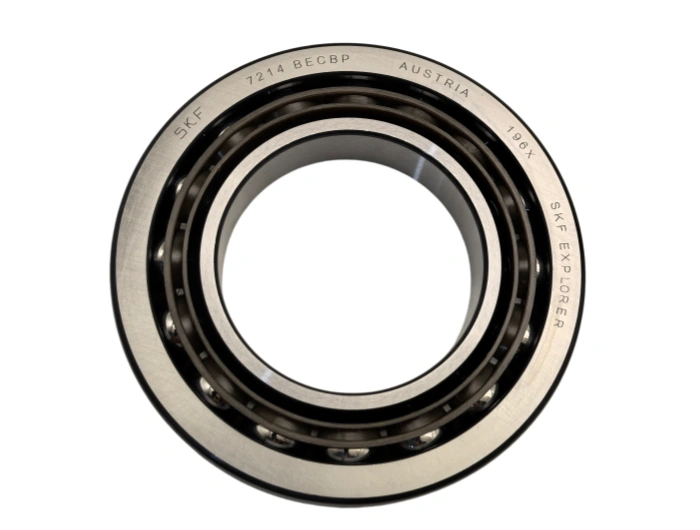

زاوية التماس مع الكرة 7214BECBP SKF.

إن 7214BECBP SKF عبارة عن كرة تلامس زاويّة أحادية الصف عالية الدقة مع زاوية تلامس 40 درجة، تم تصميمها هندسيًا لجمع الأحمال الشعاعية والمحورية في معدات دقة عالية السرعة. يتميز القفص المتعدد الأميد المدعوم بالألياف الزجاجية والهندسة الداخلية المحسنة، ويوفر صلابة عالية، وضوضاء منخفضة وقدرة ثابتة على حمل حمل ثنائي الاتجاه لأنظمة الدوران الصناعية التي تتطلب.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

احصل على اقتباس مجاني +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

إن 7214BECBP SKF عبارة عن كرة تلامس زاويّة أحادية الصف عالية الدقة مع زاوية تلامس 40 درجة، تم تصميمها هندسيًا لجمع الأحمال الشعاعية والمحورية في معدات دقة عالية السرعة. يتميز القفص المتعدد الأميد المدعوم بالألياف الزجاجية والهندسة الداخلية المحسنة، ويوفر صلابة عالية، وضوضاء منخفضة وقدرة ثابتة على حمل حمل ثنائي الاتجاه لأنظمة الدوران الصناعية التي تتطلب.
وتتبع معلمات الأبعاد معايير أيزو 355 وهي: القطر الداخلي 70 ملم، والقطر الخارجي 125 ملم، وعرض 24 ملم، والشمام 1.1mm 45°، فئة التحمل P0، والخلوص الشعاعي القياسي CN. توفر زاوية التلامس 40 درجة قدرة حمل محورية فائقة مقارنة بالمتغيرات أصغر زاوية، مثالية للتطبيقات ذات الدفع الثقيل.
يتم تصنيع الحلقات الداخلية والحلقات الخارجية وكرات الصلب الدقيقة من الفولاذ الحامل المكرر بالتفريغ 100Cr6 عالي النقاء، الذي يتم إخماده إلى A/HRC/61-63، مما يوفر مقاومة فائقة للبلى، وقوة إجلال تلامس وثبات الأبعاد. يتميز قفص بولي أميد BP بخفة الوزن، ومقاومة للحرارة وانخفاض الاحتكاك، مما يضمن توجيه الكرة بشكل مستقر في ظل التشغيل المستمر عالي السرعة.
وتشتمل عمليات التصنيع الأساسية على التشكيل الدقيق، والدقة العالية للدوران باستخدام CNC، والتبريد والتخميد في الفراغ، وطحن مضمار السباق والتشحيم الفائق. يؤدي التشكيل المحسن إلى تحسين استمرارية الألياف المعدنية ؛ وتزيل المعالجة الحرارية الإجهاد المتبقي ؛ يحقق التشطيب الفائق نهاية سطحية دقيقة للغاية لتقليل الاحتكاك والاهتزاز.
تم حسابها تحت معيار أيزو 1 1 1 1 تحت معيار أيزو 1 1 تحت رقم 7214BECBP SKF لتصل إلى فترة خدمة L10 مقننة من 63 إلى 000 ساعة عمل مع الأحمال الموحدة القياسية والسرعة الثابتة والتزييت المناسب. ويتأثر عمر الخدمة بشكل رئيسي بنسبة الحمل، وسرعة التشغيل، ودقة المحاذاة، وجودة التشحيم ودرجة حرارة العمل.
يستخدم محمل التلامس الزاوي هذا على نطاق واسع في غزل الأدوات الآلية عالية السرعة، صناديق تروس توربينات الرياح، أنظمة نقل السيارات، الضواغط الدقيقة والمضخات الصناعية. وتدعم زاوية التلامس العالية والبنية الصلبة الأحمال المحورية الثقيلة وتحديد المواقع بدقة عالية.
للصيانة اليومية، إعادة التشحيم كل 280 ساعة تشغيل مع سرعة عالية الشحم القائم على الليثيوم في 1.2-1.6 من حجم الملء. الحفاظ على الأسطح خالية من الأتربة والرطوبة ؛ التحقق بانتظام من ضوضاء التشغيل ودرجة الحرارة وحالة الحمل المسبق واستبدال المكونات عند التآكل غير الطبيعي
قبل التركيب، قم بتنظيف أعمدة التزاوج وبيوته وتأكد من التحمل H7/H6. ضع مجموعة ملائمة للضغط دون تأثير المطرقة، والتحكم في المحورية في حدود 0.02 من مم/م واتبع عزم الحمل المسبق القياسي. إجراء تجربة عدم وجود حمل بعد التجميع للتحقق من الدوران السلس واستقرار أداء الحمل المسبق.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	7214BECBP SKF.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	70
(D) ملم خارجي	125
العرض (B) مم	24
الوزن/كغ	1.092

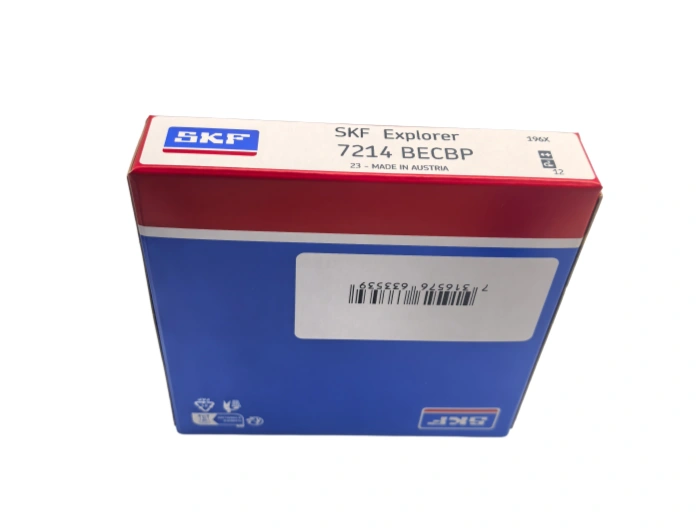

رمز EAN	7316576 633539.
