7413-B-Xl-Mp-Ua C3 Fag.

زاوية التلامس حاملة الكرة أحادية الصف 7413-B-XL-MP-UA C3 FAG.

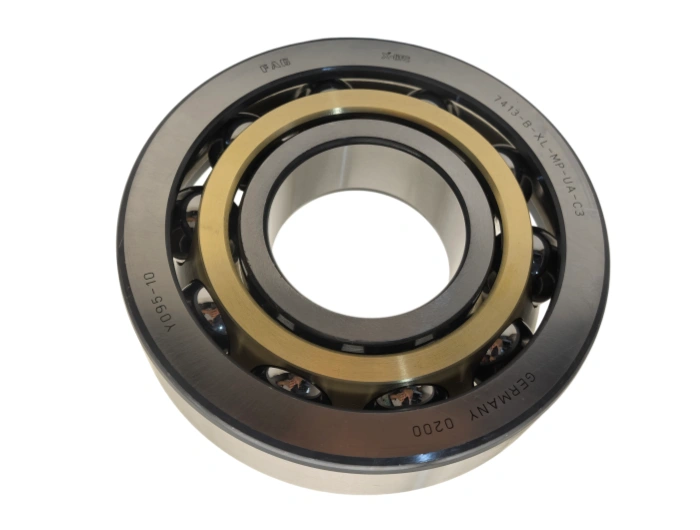

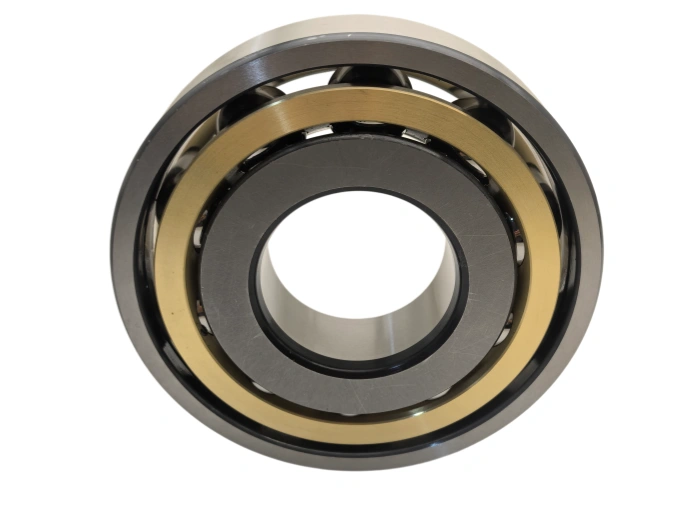

(ديسمبر 2018) 7413-B-XL-MP-UA C3 FAG (بالإنجليزية: 7413-B-XL-MP-UA C3 FAG) هي خدمة ثقيلة أحادية الصف 40 درجة زاوية محمل كرة اتصال من سلسلة FAG XL محسنة مع قفص نحاسي معالج بآلات MP، وخلوص إقتران عالمي UA وخلوص داخلي مكبر C3، مصممة لتحمل الأحمال المحورية الكبيرة نصف الدائرية والثنائية الإتجاهية لمجموعات الدوران عالية السرعة عالية التحميل.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) 7413-B-XL-MP-UA C3 FAG (بالإنجليزية: 7413-B-XL-MP-UA C3 FAG) هي خدمة ثقيلة أحادية الصف 40 درجة زاوية محمل كرة اتصال من سلسلة FAG XL محسنة مع قفص نحاسي معالج بآلات MP، وخلوص إقتران عالمي UA وخلوص داخلي مكبر C3، مصممة لتحمل الأحمال المحورية الكبيرة نصف الدائرية والثنائية الإتجاهية لمجموعات الدوران عالية السرعة عالية التحميل.
وامتثالا لمواصفات المنظمة الدولية للتوحيد القياسي (ISO 355)، البيانات القياسية الأبعاد: قطر جوفها 65 مم، وقطرها الخارجي 160 مم، وعرضها 37 مم، وغرف مشطوف 2 ×45 درجة، وتحمل بعدي من الفئة P0، وتصفية شعاعية كبيرة من الفئة C3 للتعويض عن التمدد الحراري. يسمح تصميم UA باقتران مزدوج الاتجاه التعسفي إلى التحميل المسبق المطلوب المحدد مسبقًا دون ضبط المباعد.
وتعتمد الحلقات الداخلية/الخارجية وكرات الدحرجة على فولاذ يحمل الكروم مقاوم 100Cr6 فراغياً، وصلابة مطوية (HRC 61-63) مع مقاومة مميزة للتعب من التلامس، ومقاومة للتآكل، وثبات الأبعاد في ظل الحمل المتقلب. يوفر القفص النحاسي المصنوع بآلات MP ثباتًا فائق الحرارة، وصلابة هيكلية، وفصلاً موثوقًا به للكرة في ظل التشغيل المستمر للخدمة الشاقة.
تشمل إجراءات الإنتاج الأساسية التزييف الدقيق، والدوران الدقيق باستخدام تقنية التحكم عن بعد، والتسخين المتحكم به في الغلاف الجوي، والتعتدال منخفض الحرارة، والطحن الدقيق في مضمار السباق والتشطيبات الفائقة. يؤدي التشكيل المُحسَّن إلى تحسين استمرارية الألياف المعدنية الداخلية ؛ وتزيل المعالجة الحرارية المنظمة الإجهاد المتبقي ؛ يعمل التشطيب فائق الدقة على خفض خشونة السطح لتقليل احتكاك التشغيل والاهتزاز.
محسوبا حسب معيار عمر التحمل ISO 281، يصل عمر الخدمة المقدر ل 10 إلى 71000 ساعة عمل تحت الحمل المقدر القياسي، وسرعة الدوران الثابتة والتزييت المؤهل. ويختلف عمر الخدمة العملي حسب نسبة الحمل الفعلية، ودرجة حرارة التشغيل، ومحاذاة التركيب، وجودة التشحيم وإعداد الحمل المسبق المقترن.
يتم نشر هذا محمل FAG على نطاق واسع في صناديق التروس الصناعية للخدمة الشاقة، والمعدات المعدنية، والضواغط الصناعية كبيرة الحجم، وآلات التعدين ومحركات المروحة عالية الطاقة. توفر زاوية تلامس كبيرة 40° قدرة حمل محورية بارزة ؛ يتكيف الخلوص C3 مع التشغيل بدرجات حرارة عالية ؛ يلبي الاقتران القابل للتبديل UA متطلبات التحميل المسبق المتنوعة للآلات الثقيلة الدقيقة.
إعادة التشحيم كل 320 ساعة عمل باستخدام شحم ليثيوم عالي الحرارة، بحجم ملء واحد 2.2-2.8 غ. الحفاظ على مجموعة المحمل خالية من الغبار وملوثات التآكل ؛ التحقق دوريًا من درجة حرارة التشغيل والضوضاء غير الطبيعية وتغير الحمل المسبق واستبدال المكونات المعيبة عند استمرار التآكل غير الطبيعي
نظف العمود والمبيت المتطابقين للتأكد من تحمل التركيب H7/h6 قبل التركيب ؛ اعتماد تركيب متماثل للضغط ومنع ضرب المطرقة ؛ تركيز عمود التحكم في حدود 0.02 مم/م وتطبيق عزم ربط محدد. اختبار التشغيل الكامل بدون حمل بعد التركيب ؛ ارتداء قفازات واقية أثناء التجميع لحماية السلامة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	7413-B-XL-MP-UA C3 FAG.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	65
(D) ملم خارجي	160
العرض (B) مم	37
الوزن/كغ	3.78
رمز EAN	4012801 284325.
