كار40 فونكين

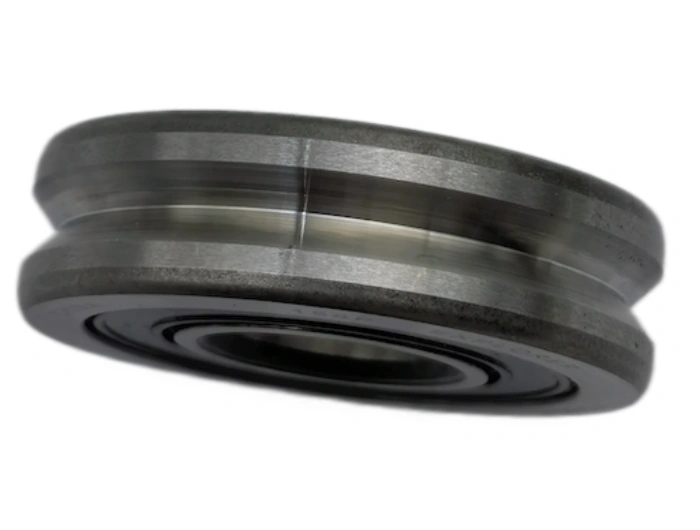

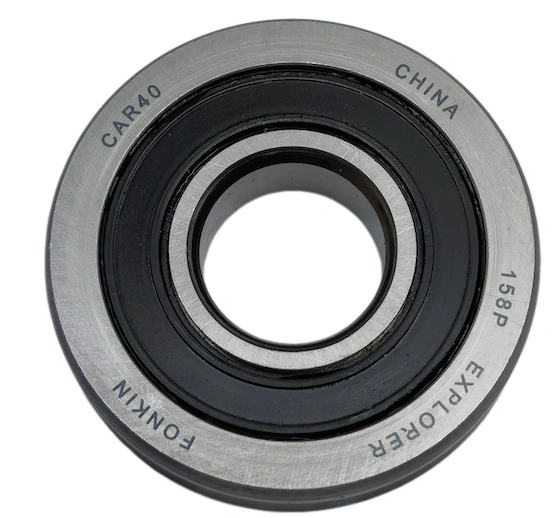

الكاميرا تتبع كارون فونكين

لوحة البيانات التقنية: FONKIN CAR40 محمل الكرة الدقيقة (15x40x11 ملم) FONKIN CAR40 هو محمل كرة أخدودية عميقة عالية الأداء ودقيقة التصميم مصممة لتقديم احتكاك تشغيلي منخفض، واستقرار عالي السرعة، ومدة خدمة طويلة في ظل الظروف الصناعية الصعبة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

|Theزورق AISI 52100 (100Cr6)Core Ring & Ball Material (باللغة الإنجليزية)|درجةمحرك أيزو P6/ABEC-3.التسامح الدقيق|إجماليالهرم 0.07 كجمالوزن الصافي|أبعاد15 ملم × 40 ملم × 11 ملمالحدود||
ورقة البيانات الفنية: محمل كروي دقيق من نوع فونكين (15 × 40 × 11 ملم)
إنالفونكين CAR40.هو محمل كرة أخدود عميق عالي الأداء ودقيقالتصميم مصمم لتوفير احتكاك تشغيلي منخفض، واستقرار فائق السرعة، وعمر خدمة ممتد في ظل ظروف صناعية شاقة.

+-------------------------------------------------------------------+

|              (فونكين كارو) المواصفات الفنية               |
+-----------------------------------+-------------------------------+

| Boundary Dimensions               | 15مم x 40mm x 11mm            |
+-----------------------------------+-------------------------------+

| Net Weight                        | 0.07 kg                       |
+-----------------------------------+-------------------------------+

| Precision Tolerance Class         |الأيزوP6 / ABEC-3               |
+-----------------------------------+-------------------------------+

| Core Ring & Ball Material         | AISI 52100 (100Cr6)           |
+-----------------------------------+-------------------------------+

1. قياس الأبعاد الدقيقة
- قطر التجويف (د):15 مم (الاحتمال: 0/-0.008 مم)
- القطر الخارجي (D):40 ملم (الاحتمال: 0/-0.011 مم)
- العرض (B):11 مم (الاحتمال: 0/-0.120 مم)
- أبعاد الشيفرة (\(r_{\min \)):0.6 mm
- الفئة الأولى: ISO وتضمن معايير P6/ABEC-3 التقليل إلى أدنى حد من الانسياب الإشعاعي والاهتزاز.
2. صناعة المعادن المتقدمة
- الحلقات والعناصر الدوارة الصف الأول الإعداديAISI 52100 (100Cr6)الكروم عالي الكربون الفولاذ، مُصلّد بالكامل إلى60-64 مجلس حقوق الإنسان. تقدم هذه المادة مقاومة فائقة للتآكل، وقوة تعب عالية، وأبعاد مفرطة الاستقرار.
- مثبت الأقفاص: تم تصميمه منبولياميد معزّز من الألياف الزجاجية 66 (PA66-GF25)أو الفولاذ المضغوط، الأمثل لقوى القصور الذاتي المنخفضة، الحدود المرنة العالية، و خصائص موثوقة للتزييت الذاتي.
3. Core Manufacturing & Processing Technology (باللغة الإنجليزية)
- التشكيل الدقيق الدوران:تحسين تدفق الحبوب المعدنية لتعزيز الهيكلية النزاهة.
- العلاج الحراري التزييني: التخلص من الضغوط الداخلية، وضمان استقرار الأبعاد حتى 120 درجة مئوية.
- التجليخ والتشطيبات الفائقة يقلل الطحن عالي الدقة والتلفيق الفائق من خشونة سطح مضمار السباق (\(R_a\le 0.08\,\mu\text{m}\))، مما يقلل من معاملات الاحتكاك والحرارة الجيل.
4. خدمة الحياة & Dynamic Load Ratings (باللغة الإنجليزية)
- تقييم الحمل الديناميكي الأساسي (\(C\)):11.4 عقدة
- تقييم الحمولة الثابتة الأساسية (\(C_{0}\)):5.4 عقدة
- معيار عمر التعب: تم الحساب لكلأيزو 281 (\(L_{10}\) الحياة))، أكثر من 000 20 ( ساعات التشغيل تحت الأحمال القياسية (\(P \le 0.1C\)).
- عوامل العمر: يعتمد بشكل كبير على التشحيم السليم الإغلاق، منع التلوث، ودقة المحاذاة.
5. Target Industries & Core Applications (باللغة الإنجليزية)
التصميم الهيكلي لفونكين CAR40 يجعله مثاليًا للبيئات عالية السرعة منخفضة الاهتزاز
- السيارات بعد البيع: مولدات كهربائية عالية الكفاءة، شدادات أحزمة كهربائية مراوح تبريد
- أتمتة الصناعة: أدوات الطاقة الكهربائية، غزل عالي التردد، والمفاصل الروبوتية.
- الآلات الدقيقة: أسطوانات الناقلة، صناديق التروس الصغيرة، وآلات النسيج.
6. بروتوكولات الصيانة والتشحيم
- التشحيم: تم تعبئة المصنع مسبقاً بشحم صناعي مركب الليثيوم عالي الأداء (30 ٪ -35 ٪ ملء فراغ).
- دورة الصيانة: والمنوعات المختومة (2RS/ZZ) لا تحتاج إلى صيانة. تتطلب المتغيرات المفتوحة أتفقد كل 5 آلاف ساعة
- معايير التفتيش: راقبوا الضوضاء غير الطبيعية عن طريق تحليل الاهتزاز وتأكدوا من الإسكان ارتفاعات درجة الحرارة (\(> 85^{\circ}\text{C}\)).
7. Engineering Installation & Safety Standards (باللغة الإنجليزية)
- التمهيد للاجتماع:تنظيف عمود و فتحات سكنية حافظ على الحامل في لفافه الواقي حتى لتجنب تلوث الغبار.
- طريقة التثبيت:الاستخدام أدوات ضغط التركيب الميكانيكية أو التسخين الحثي (لا تتجاوز 110 درجة مئوية). لا تستخدم قوى الاصطدام مباشرة على الحلقة الخارجية
- عزم المحاذاة الحفاظ على عدم المحاذاة المحورية تحت 0.002 راديان. ثبّتوا مكونات القفل بمفاتيح عزم معايرة لتجنب تشوه الحلقة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/JKL
لا.	صفحة 40.
النوع	تابع الكاميرا
الجزء الداخلي (د) مم	15
(D) ملم خارجي	40
العرض (B) مم	11
الوزن/كغ	0.07
رمز EAN
