بي 7214-E-T-P4s-Ul Fag.

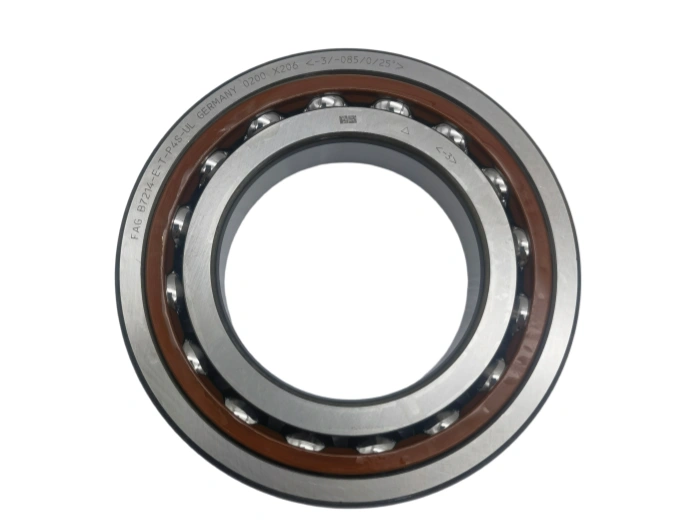

حامل كرة التماس زاوي صف واحد B7214-E-T-P4S-UL FAG.

FAG B7214-E-T-P4S-UL كرة تلامس زاوي أحادية الصف: Bore d=70 ملم، القطر الخارجي D=125 ملم، العرض B=24 ملم، نصف قطر الشريحة r=1.1 ملم. زاوية التلامس 25 درجة (سلسلة E)، درجة تحمل فائقة الدقة P4S، دقة هندسية أعلى من P4 القياسية. تحمل التجويف: 0/-0.008 مم، تحمل الحلقة الخارجية: 0/-0.010 مم. تسمية UL تعني التصميم العام المطابق، مما يسمح بالتركيب المزدوج التعسفي (DB، DF، DT) دون تعديل المباعد لتكوين الحمل المسبق للمغزل.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

ورقة البيانات التقنية: B7214-E-T-P4S-UL FAG High Precision Angular Contact Ball Place

1. مواصفات الأبعاد (معيار
FAG B7214-E-T-P4S-UL كرة تلامس زاوي أحادية الصف: Bore d=70 ملم، القطر الخارجي D=125 ملم، العرض B=24 ملم، نصف قطر الشريحة r=1.1 ملم. زاوية التلامس 25 درجة (سلسلة E)، درجة تحمل فائقة الدقة P4S، دقة هندسية أعلى من P4 القياسية. تحمل التجويف: 0/-0.008 مم، تحمل الحلقة الخارجية: 0/-0.010 مم. تسمية UL تعني التصميم العام المطابق، مما يسمح بالتركيب المزدوج التعسفي (DB، DF، DT) دون تعديل المباعد لتكوين الحمل المسبق للمغزل.
2. Material Composition & Mechanical Performance (باللغة الإنجليزية)
الحلقة الداخلية والحلقة الخارجية وكرات الدحرجة: فولاذ محمل مقاس 100 كروم 6، مطوي إلى الحامل A/HRC/60-64، ومقاومة التلامس الممتازة ومقاومة التآكل في إطار حمل دوري عالي السرعة. القفص: قفص نحاسي صلب بآلات (CuZn39Pb3)، منخفض الاحتكاك، توجيه ثابت، مقاومة لقوة الطرد المركزي عالية السرعة، وتشوه حراري. نقاء الصلب الممتاز يقلل من المشتملات الداخلية، والحد بشكل كبير من خطر التفتت السابق لأوانه لدقة تشغيل المغزل.
3. عمليات التصنيع الأساسية
1. يعمل التشكيل الساخن المغلق على تحسين تدفق الحبوب المعدنية والتخلص من مسامية المواد.
2. التحريك الدقيق للـ CNC يحقق هندسة قريبة الشكل فارغة.
3. يضمن الإخماد المحكم والتعتدال بدرجات حرارة منخفضة ثبات الصلابة والحد الأدنى من التشوه الحراري.
4. طحن مضمار السباق فائق الدقة، خشونة السطح Ra ≤0.012 ميكرومتر.
5. يعمل التشطيب الفائق المتذبذب على تحسين نسيج سطح الاتصال لتقليل الاحتكاك والاهتزاز والضوضاء. وتتوافق جميع العمليات مع مواصفات التصنيع الدقيق Schaeffler FAG و ISO 3290.
4. أداء فترة الخدمة
معدل الحمل الديناميكي Cr=69.5 كيلو نيوتن، معدل الحمل الساكن C0r=55.2 كيلو نيوتن، يتم حسابه وفقًا لـ ISO 281:2019. في ظل ظروف التشغيل القياسية: حمل مسبق معتدل، درجة حرارة التشغيل -20℃~120℃، تزييت نظيف كاف، العمر التقديري L10 ≥ 32000 ساعة عمل. العوامل الأساسية المقيدة للحياة: الحمل المسبق المفرط، والتلوث، وتحلل زيوت التشحيم، وعدم محاذاة العمود، والتشغيل المفرط المستمر.
5. حقول التطبيقات الصناعية
FAG B7214-E-T-P4S-UL تم تطوير محمل التلامس الزاوي الدقيق لدوران أدوات الآلة عالية السرعة. التطبيقات الأساسية: مراكز التشغيل باستخدام الحاسوب المركزي، ومحركات آلات الطحن، ومعدات الطحن العالية السرعة، والروبوتات الدقيقة المحاور الدوارة، وآلات معالجة أشباه الموصلات، ومعدات الاختبار عالية السرعة. توازن زاوية التلامس البالغة 25 درجة بين الصلابة الشعاعية والمحورية ؛ توفر المطابقة العالمية لـ UL مخططات اقتران مرنة لمختلف متطلبات التحميل المسبق للمغزل.
6. معايير الصيانة الروتينية
دورة التشحيم: التشحيم بالشحم كل 400 ساعة تشغيل ؛ تمتد فترة صيانة تزييت الزيت والهواء إلى 1200 ساعة. زيت التشحيم الموصى به: شحم مغزلي عالي السرعة اصطناعي، نسبة الملء 20 ٪ -30 ٪ من التجويف الداخلي. التنظيف الأسبوعي لإزالة المواد الكاشطة الدقيقة ؛ تفحص الاهتزاز وارتفاع درجة الحرارة والضوضاء غير الطبيعية درجة الحرارة تتجاوز 25 ℃فوق المحيط أو الثرثرة الواضحة تشير إلى فشل الحمل المسبق أو تلف في المحمل.
7. إرشادات التثبيت
قبل التركيب: نظّف عمود عمود ومقاعد تثبيت تمامًا، وأزل النتوءات والشوائب. اعتماد جهاز تثبيت ساخن يتم التحكم في درجة حرارته ؛ تجنب التأثير المباشر على مسارات السباق. خطأ في المحور المحوري للعمود يقل عن 0.008 مم ؛ عزم ربط صامولة القفل 140-170 نيوتن/متر. بعد التجميع، تنفيذ 3 مراحل اختبار السرعة التدريجية. ارتد قفازات خالية من النسالة أثناء التشغيل لمنع تلوث السطح وتآكل بصمات الأصابع.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	بي 7214-E-T-P4S-UL FAG.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	70
(D) ملم خارجي	125
العرض (B) مم	24
الوزن/كغ	1-1
رمز EAN	4012801 464338.
