بي 7211-E-T-P4s-Ul Fag.

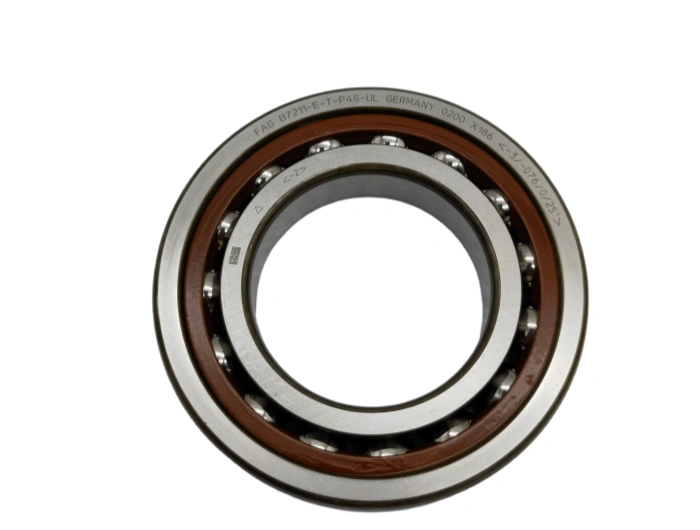

حامل كرة ملامس زاوي صف واحد B7211-E-T-P4S-UL FAG.

(ديسمبر 2018) FAG B7211 -E -T -P4S -UL هو محمل كرة اتصال زاوي أحادي الصف عالي الدقة مصمم هندسيًا لتطبيقات مغزل أداة آلة عالية السرعة، يبحث على نطاق واسع عن محمل مغزلي دقيق، محمل P4S فائق الدقة، محمل مجموعة FAG UL لآلة CNC.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG B7211 -E -T -P4S -UL حاملة البيانات التقنية

إنFAG B7211 -E -T -P4S -UL.هو عبارة عن محمل كرة اتصال زاوي أحادي الصف عالي الدقة تم تصميمه هندسيًا لتطبيقات مغزل أداة آلة عالية السرعة، وتم البحث على نطاق واسع عن محمل مغزل دقيق، محمل P4S فائق الدقة، محمل FAG UL قبل الضبط لأجهزة CNC.
البارامترات الأساسية للأبعاد: قطر التجويف \(d= 55\text{m}\)، القطر الخارجي \(D= 100\text{m}\)، العرض \(B= 21\text{m}\)، بعد التجويف \(r_{\text{min}}=1.5\text{m}\). درجة التسامح P4S (فائقة الدقة، أضيق من معيار P4 ISO 281)، زاوية التلامس 25 درجة لسعة حمل محورية مرتفعة. تشير اللاحقة UL إلى المطابقة العالمية للوجه إلى الوجه أو الخلف إلى الخلف دون ضبط الرفادة.
مواصفة المواد: اعتماد الحلقة الداخلية والحلقة الخارجية100Cr6 عالية الكربون الكروم الصلب محمل. صلابة روكويل (HRC 60 -64)، تنتج مقاومة ممتازة للتآكل، مقاومة تعب للتلامس ومقاومة معتدلة للتآكل. العناصر المتدحرجة هي كرات فولاذية 100Cr6 يتميز قفص صفيحة قماش الراتنج الفينولي (T -اللاحقة) بالاحتكاك المنخفض، والثبات عالي الأبعاد والأداء فائق السرعة، مما يمنع انزلاق الكرة تحت التسارع السريع.
عمليات التصنيع الأساسية: يخضع المخزون الخام لعملية التشكيل المغلق لتحسين تدفق الحبوب، يليها الدوران الدقيق للشكل شبه الصافي. معالجة تبريد الحرارة المحكومة تضمن صلابة ثابتة والسيطرة على الإجهاد المتبقي. ينتج عن طحن مضمار السباق والتشطيب الفائق أسطح مضمار السباق بسلاسة فائقة، مما يقلل من الاهتزاز والضوضاء وحرارة الاحتكاك، وهو أمر بالغ الأهمية لأداء التشغيل عالي الدقة.
فترة الخدمة: حسبت وفقا للمعيار الحياتي ISO 281. في ظل ظروف التشغيل القياسية: 10000 ورقة لفة في الدقيقة، الحمل الشعاعي المحوري المشترك أقل من تقدير الحمل الديناميكي الأساسي، العمر الاسمي \(L_{10}\) يصل إلى 18000 ساعة تشغيل. ويتأثر عمر الخدمة بسرعة التشغيل وحجم الحمل ونظافة التزييت ومحاذاة التركيب ودرجة الحرارة المحيطة.
صناعات التطبيقات(2) النشر الأولي في آلات الغزل ذات السرعة العالية باستخدام الحاسوب المركزي، ومراكز الطحن، ومعدات الطحن. كما تم اختيارها للتشغيل الآلي الدقيق، وآلات معالجة أشباه الموصلات. وقد جمعت زاوية التلامس التي تبلغ 25 درجة مع دعم الدقة P4S بين الأحمال الشعاعية المحورية ومتطلبات الدقة الدقيقة الدقيقة.
إرشادات الصيانة: إجراء فحص روتيني كل 800 إلى 1000 ساعة تشغيل. استخدام شحم مغزل عالي السرعة أو زيت تشحيم دوار منخفض اللزوجة ؛ يملأ 25-35 ٪ من حجم الحمل الحر الداخلي. حافظ على مبيت التركيب ومقاعد العمود خالية من الجزيئات والتلوث. تحقق من درجة حرارة التشغيل وسعة الاهتزاز والضوضاء ؛ أغلق المعدات فور حدوث ارتفاع حراري غير طبيعي أو ضوضاء قعقعة
ملاحظات التثبيت(�) افحص التحمل البُعدي للرمح والمبيت ولمسة السطح النهائية قبل التجميع. الحفاظ على محاذاة عمود مبيت صارمة للقضاء على إجهاد عدم المحاذاة. قم بتطبيق عزم تثبيت محدد ؛ تجنب الاصطدام المباشر بالمطرقة على حلقات المحمل التحقق بعد التركيب السلاسة الدورانية، ودرجة الحرارة قيد التشغيل وقيم النفاد للتحقق من صحة حالة التحميل المسبق.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	بي 7211-E-T-P4S-UL FAG.
النوع	تلامس زاوي محامل كرات
الجزء الداخلي (د) مم	55
(D) ملم خارجي	100
العرض (B) مم	21
الوزن/كغ	0.61
رمز EAN	4012801 616232.
