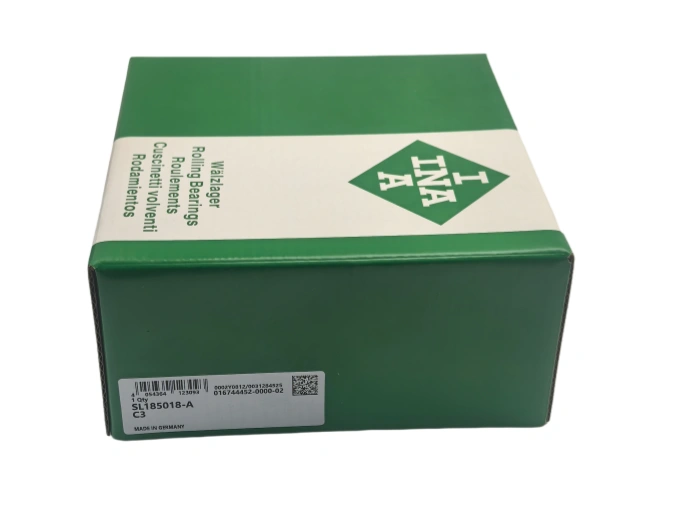

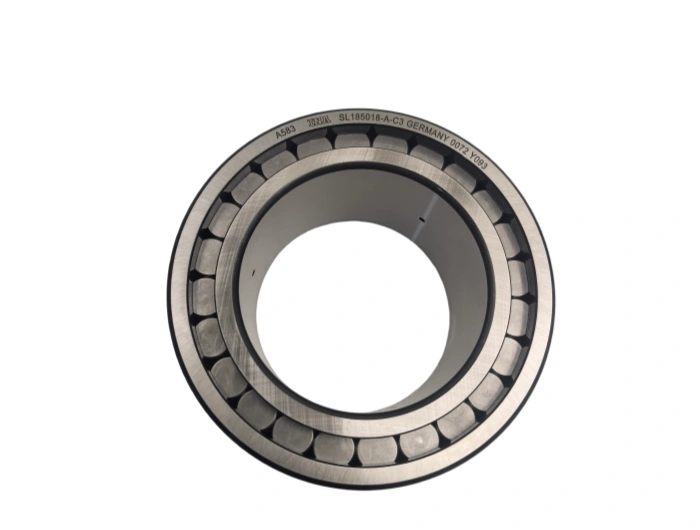

أسطواني يحمل أسطوانات SL185018-AC3 INA.

INA SL185018-AC3 (بالإنجليزية: INA SL185018-AC3) هو حامل اسطواني مكمل ذو صفين، تمت هندسته من قبل مجموعة شيفلر. يتميز بتصميم بدون قفص، وخلوص داخلي لـ AC3، وهيكل شبه موضعي، ويوفر قدرة حمل شعاعية استثنائية، وصلابة عالية، وتحمل إزاحة محورية موثوق بها. ونظرًا لأنه مصمم للبيئات الصناعية للخدمة الشاقة، فإنه يزيد من كثافة البكرات من أجل التوزيع الفائق للحمل وإطالة عمر الخدمة تحت الضغط الشديد.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

INA SL185018-AC3 (بالإنجليزية: INA SL185018-AC3) هو حامل اسطواني مكمل ذو صفين، تمت هندسته من قبل مجموعة شيفلر. يتميز بتصميم بدون قفص، وخلوص داخلي لـ AC3، وهيكل شبه موضعي، ويوفر قدرة حمل شعاعية استثنائية، وصلابة عالية، وتحمل إزاحة محورية موثوق بها. ونظرًا لأنه مصمم للبيئات الصناعية للخدمة الشاقة، فإنه يزيد من كثافة البكرات من أجل التوزيع الفائق للحمل وإطالة عمر الخدمة تحت الضغط الشديد.
1. معلمات الأبعاد (معيار
- التجويف (د): 90 ملم (تحمل: -0.012/+0 ملم، ISO P0/ABEC 1)
- القطر الخارجي (D): 140 ملم (تحمل: 0/+0.022 ملم)
- العرض (B): 67 ملم (تحمل: ±0.05 ملم)
- الحلاقة (دقيقة): 2.1 ملم
- الوزن: 3.62 كجم
- تقدير الحمل الديناميكي (Cr): 355 كيلو نيوتن
- معدل الحمل الساكن (C0r): 560 كيلو نيوتن
- سرعة الحدّ (الشحم): 200 2 دورة في الدقيقة ؛ (زيت): 2800 دورة في الدقيقة
- الخلوص الشعاعي (AC3/C3): 0.015-0.028 ملم
- البنية: صف مزدوج، متمم كامل (بلا قفصٍ)، نصف موقع
- الفئة الدقيقة: ISO P0 (الدقة القياسية)
2. مواصفة المواد
- الحلقات الداخلية والخارجية والبكرات: 100Cr6 (GCr15/SUJ2/AISI 52100) الصلب الحامل لكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة تعب التدحرج الممتازة، ومقاومة التآكل، وثبات الأبعاد تحت الأحمال الشعاعية المتطرفة.
- القفص: تصميم بدون قفصٍ (كامل). تعظيم عدد البكرات لسعة حمل لا مثيل لها ؛ تحسين الاتصال بين الدحرجة إلى مضمار السباق للصلابة العالية.
- السطح: معالجة أكسيد الأسود المضاد للتآكل ؛ يعزز الحماية من الصدأ في الظروف الصناعية القاسية.
3. عملية التصنيع الأساسية
- التشكيل الساخن الدقيق: تدفق الحبوب المحكومة لتحقيق السلامة المثلى لحامل الحمل ومقاومة الصدمات.
- الدوران بتقنية CNC: دقة الأبعاد ≤ 0.005 مم، مع ضمان المطابقة الهندسية الدقيقة.
- المعالجة الحرارية بالتفريغ: بنية مارتنستية موحدة، الحد الأدنى من التشوه، وتوزيع الصلابة الثابتة INA.
- الملف الجانبي: مسار السباق محدب اللوغاريتم (Ra ≤ 0.16 ميكرومتر) للحد من تركيز الإجهاد.
- التشطيب الفائق: عملية الصقل (Ra ≤ 0.05 ميكرومتر) لأسطح التلامس الناعمة للغاية، وتقليل الاحتكاك والتآكل.
- التجميع الآلي: 100 في المائة من حيث الأبعاد، والخلوص، وفحص الضوضاء بما يتفق مع معايير الجودة INA.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 7،000-9،000 ساعة (ISO 281:2007 ؛ 65 ٪ حمولة شعاعية، 1200 دورة في الدقيقة، شحم NLGI 2 EP نظيف)INA.
- العوامل المؤثرة الرئيسية: التلوث بالتزييت، درجة حرارة التشغيل (-30 درجة مئوية إلى +120 درجة مئوية)، محاذاة التركيب، صلابة العمود (≥58 درجة مئوية)، وحدود الإزاحة المحورية.
5. التطبيقات والصناعات
- معدات التعدين: كسارات، شاشات اهتزاز، بكرات ناقلة (سعة حمل شعاعي قصوى).
- صناعة الصلب: آلات الصب المستمرة، صناديق تروس طاحونة الدحرج (مقاومة حمل الصدمات).
- آلات البناء: محركات سير الحفارات، وآليات الرافعة (الصلابة العالية).
- صناديق التروس الصناعية: مخفضات السرعة للخدمة الشاقة، محركات الناقل (التحمل المحوري شبه الموقع).
- طاقة الرياح: صناديق تروس توربينات الرياح، محركات ياو (أداء موثوق للحمولة الثقيلة).
6. الصيانة والتشحيم
- زيوت التشحيم: شحم مركب الليثيوم INA LG3 (NLGI 2) أو الزيوت المعدنية ISO VG 150-220 EP.
- فترة التجعيد: من 000 1 إلى 200 1 ساعة ؛ 500 ساعة في الغبار والرطوبة الثقيلة.
- كمية الشحم: 45-50 غرام (30-35 ٪ من المساحة الحرة الداخلية)INA.
- التفتيش: كل 600 ساعة ؛ فحص درجة حرارة التشغيل (أقل من 90 درجة مئوية) والضوضاء والاهتزاز وتسرب زيوت التشحيم.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: مكبس هيدروليكي (بحد أقصى 180 كيلو نيوتن) أو تسخين بالتحريض (80-90 درجة مئوية) ؛ تجنب التأثير المباشر على مسارات السباق.
- المحاذاة: عدم المحاذاة الزاوي ≤ 2 '(0.03°) ؛ الانطلاق الشعاعي ≤ 0.006 مم.
- الربط: عزم ربط صامولة القفل: 180 -200 نيوتن/متر (مسامير من الدرجة 8.8) ؛ تسلسل تشديد موحد.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 35 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	INA/FONKIN/SKF/FAG/NSK/NTN/TIMKEN/ZKL/PEP/KOYO/TSUBAKI
لا.	SL185018-AC3 INA.
النوع	اسطوانات ذات صف مزدوج
الجزء الداخلي (د) مم	90
(D) ملم خارجي	140
العرض (B) مم	67
الوزن/كغ	3-62
رمز EAN	4054364 123093.
