Nf324emc3 Nsk (باللغة الإنجليزية)

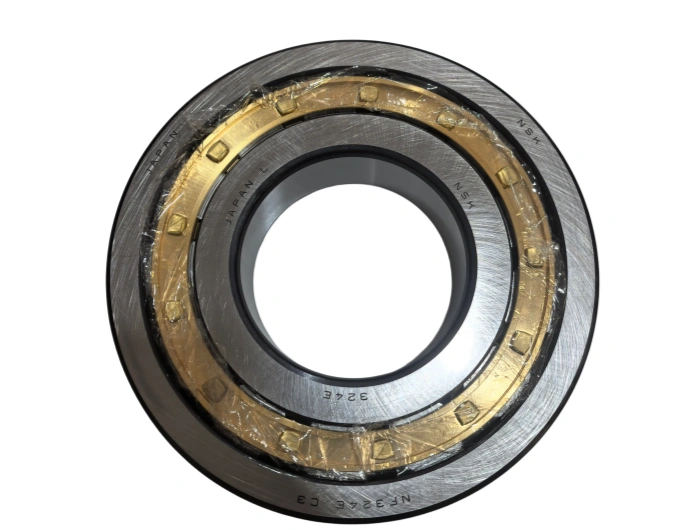

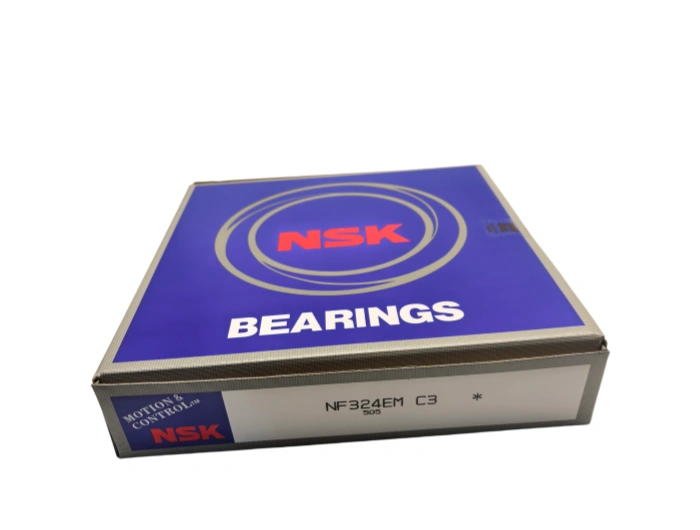

اسطواني يحمل اسطوانات NF324EMC3 NSK.

NSK NF324EMC3 هو عبارة عن أسطوانة أسطوانية أحادية الصف عالية الأداء من سلسلة NSK EM، تتميز بهيكل قابل للفصل من نوع NF، وقدرة حمل محوري في اتجاه واحد، وخلوص شعاعي لـ C3. ونظرًا لأنه مزود بسعة حمل معززة وقفص نحاسي شديد الدقّة، فإنه يوفر صلابة شعاعية استثنائية، واحتكاك منخفض، وعمر خدمة ممتد للماكينات الصناعية للخدمة الشاقة، وناقل الحركة، ومعدات الدوران الكبيرة التي تعمل تحت أحمال عالية مستمرة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

NSK NF324EMC3 هو عبارة عن أسطوانة أسطوانية أحادية الصف عالية الأداء من سلسلة NSK EM، تتميز بهيكل قابل للفصل من نوع NF، وقدرة حمل محوري في اتجاه واحد، وخلوص شعاعي لـ C3. ونظرًا لأنه مزود بسعة حمل معززة وقفص نحاسي شديد الدقّة، فإنه يوفر صلابة شعاعية استثنائية، واحتكاك منخفض، وعمر خدمة ممتد للماكينات الصناعية للخدمة الشاقة، وناقل الحركة، ومعدات الدوران الكبيرة التي تعمل تحت أحمال عالية مستمرة.
1. معايير الأبعاد (المعيار ISO 492 & JIS B 1521)
- التجويف (د): 120 مم (تحمل: -0.013/+0 مم، ISO P0/ABEC 1)
- القطر الخارجي (D): 260 ملم (تحمل: 0/+0.025 ملم)
- العرض (B): 55 ملم (التحمل: ±0.06 ملم)
- الشمام (r/r عشرون دقيقة): 3 مم
- الوزن: 15 كغ
- تقدير الحمل الديناميكي (Cr): 450 كيلو نيوتن
- معدل الحمل الساكن (C0r): 510 كيلو نيوتن
- سرعة الحدّ (الشحم): 200 2 دورة في الدقيقة ؛ (زيت): 2800 دورة في الدقيقة
- الخلوص الشعاعي (C3): 0.018-0.030 ملم
- التركيب: من نوع NF (صف فردي، حلقة خارجية مضلعة بشكل مزدوج، حلقة داخلية مضلعة بشكل فردي)
- الفئة الدقيقة: ISO P0 (الدقة القياسية)
2. مواصفة المواد
- الحلقات الداخلية والخارجية والبكرات: SUJ2 (GCr15/100Cr6/AISI 52100) الصلب الذي يحمل الكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة تعب التدحرج الفائقة، ومقاومة التآكل، وثبات الأبعاد تحت الأحمال الشعاعية الثقيلة.
- القفص: النحاس المصبوب عالي القوة (CuZn25Al5) (تصميم EM). بناء أحادي القطعة موجه بالدحروجات مع هندسة جيبية محسنة لتحقيق ثبات عالي السرعة، وانخفاض الضوضاء، وصلابة استثنائية.
- السطح: معالجة أكسيد الأسود المضاد للتآكل من أجل تعزيز الحماية من الصدأ في البيئات الصناعية.
3. عملية التصنيع الأساسية
- التشكيل الساخن الدقيق: تدفق الحبوب المحكومة لتحقيق أقصى سلامة حمل ومقاومة التأثير.
- الدوران بتقنية CNC: دقة الأبعاد ≤ 0.005 مم، مع ضمان التوافق الهندسي الصارم.
- المعالجة الحرارية بالتفريغ: هيكل مارتنزيت موحد، الحد الأدنى من التشوه، وتوزيع ثابت للصلابة.
- Profile grinding: Log-convex roller & raceway profiling (Ra ≤ 0.16 μm) للحد من تركيز الإجهاد.
- التشطيب الفائق: عملية الصقل (Ra ≤ 0.05 ميكرومتر) لأسطح التلامس الناعمة للغاية، وتقليل الاحتكاك والتآكل.
- التجميع الآلي: 100 في المائة من حيث الأبعاد، والتطهير، وفحص الضوضاء بما يتفق مع معايير الجودة في NSK.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 6000-8000 ساعة (ISO 281:2007 ؛ 70 ٪ حمولة شعاعية، 1000 دورة في الدقيقة، شحم NLGI 2 EP نظيف).
- العوامل المؤثرة الرئيسية: التلوث بالتزييت، درجة حرارة التشغيل (-30 درجة مئوية إلى +120 درجة مئوية)، محاذاة التركيب، صلابة العمود (≥58 درجة مئوية)، وضبط الحمل المحوري.
5. التطبيقات والصناعات
- صناديق التروس الصناعية: مخفضات السرعة للخدمة الشاقة، محركات نقل (سعة حمل شعاعية عالية، صلابة).
- أدوات الآلات: آلات الطحن الكبيرة، والمغازل، وطواحين الثقب (الدعامة الشعاعية الدقيقة، والموقع المحوري).
- آلات البناء: أجهزة خفض حركة الحفارات، وآليات الرفع الرافعة (مقاومة حمل الصدمات).
- معدات التعدين: الكسارات، والسواتر الاهتزازية، والبكرات الناقلة (المتانة في ظروف التراب والأحمال العالية).
- السكك الحديدية والسيارات: محركات الجر القاطرة، أعمدة نقل الشاحنات (الاستقرار عالي السرعة، والعمر الطويل).
6. الصيانة والتشحيم
- زيت التشحيم: NSK LG2 شحم مركب الليثيوم (NLGI 2) أو ISO VG 150-220 زيت ترس الضغط الشديد.
- فترة التجعيد: 800 -000 1 ساعة ؛ 400 ساعة في الغبار والرطوبة الثقيلة.
- كمية الشحم: 75-85 غرام (30-35 ٪ من المساحة الحرة الداخلية).
- الفحص: كل 500 ساعة ؛ التحقق من درجة حرارة التشغيل (أقل من 90 درجة مئوية) والضوضاء والاهتزاز وتسرب مواد التشحيم.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: المكبس الهيدروليكي (250 كيلو نيوتن كحد أقصى) أو التسخين بالتحريض (80-100 درجة مئوية) ؛ تركيب حلقة داخلية/خارجية منفصلة.
- المحاذاة: عدم المحاذاة الزاوي ≤ 2 '(0.03°) ؛ الانصراف الشعاعي ≤ 0.008 مم.
- التثبيت: عزم ربط صامولة القفل: 220-240 نيوتن/متر (مسامير من الدرجة 8.8) ؛ تحميل محوري مسبق لكل معيار NSK.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 40 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	INA/FONKIN/SKF/FAG/NSK/NTN/TIMKEN/ZKL/PEP/KOYO/TSUBAKI
لا.	NF324EMC3 NSK.
النوع	اسطوانات ذات صف واحد
الجزء الداخلي (د) مم	120
(D) ملم خارجي	260
العرض (B) مم	55
الوزن/كغ	15-32
