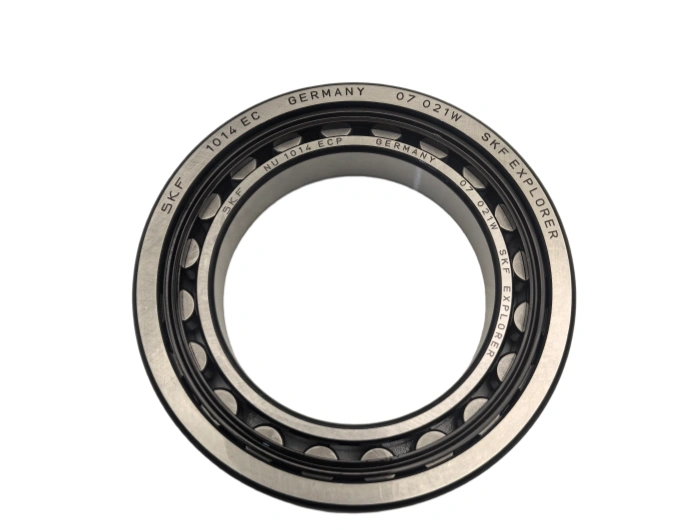

اسطوانية حاملة اسطوانية NU1014ECP SKF.

SKF NU1014ECP (بالإنجليزية: SKF NU1014ECP) هي أسطوانة أسطوانية أحادية الصف من فئة إكسبلورر مصممة هندسيًا للحمولات الشعاعية الثقيلة والتشغيل فائق السرعة. يتميز التصميم بتصميم قابل للفصل، وحلقة داخلية بلا أنبوب، وقفص متعدد الأميد، ويتيح إزاحة محورية ثنائية الاتجاه، واحتكاك منخفض، ومتانة استثنائية، مما يجعله مثاليًا لعلب التروس، والمحركات الكهربائية، والمضخات، والآلات الصناعية التي تتطلب أداءً شعاعيًا موثوقًا للخدمة الشاقة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

SKF NU1014ECP (بالإنجليزية: SKF NU1014ECP) هي أسطوانة أسطوانية أحادية الصف من فئة إكسبلورر مصممة هندسيًا للحمولات الشعاعية الثقيلة والتشغيل فائق السرعة. يتميز التصميم بتصميم قابل للفصل، وحلقة داخلية بلا أنبوب، وقفص متعدد الأميد، ويتيح إزاحة محورية ثنائية الاتجاه، واحتكاك منخفض، ومتانة استثنائية، مما يجعله مثاليًا لعلب التروس، والمحركات الكهربائية، والمضخات، والآلات الصناعية التي تتطلب أداءً شعاعيًا موثوقًا للخدمة الشاقة.
1. معلمات الأبعاد (معيار
- التجويف (د): 70 ملم (تحمل: -0.015/+0 ملم)
- القطر الخارجي (D): 110 ملم (تحمل: 0/+0.015 ملم)
- العرض (B): 20 مم (التحمل: ±0.05 مم)
- أيها الحرباء. ₂min): 1.1 mm; (بالفرنسية). دقيقة): 1.0 مم
- الوزن: 0.62 كجم
- تقدير الحمل الديناميكي (Cr): 76.5 كيلونيوتن
- معدل الحمل الساكن (C0r): 93.0 كيلو نيوتن
- سرعة الحدّ (الشحم): 300 6 دورة في الدقيقة ؛ 7000 دورة في الدقيقة
- التصفية الشعاعية: CN (عادي)SKF المتوسطة المتوسطة
- الفئة الدقيقة: P0 (ABEC 1، معيار ISO)SKF المتوسطة
- الإزاحة المحورية: ±1.3 مم
2. مواصفة المواد
- الحلقات الداخلية والخارجية: SKF 100Cr6 (AISI 52100) الصلب الحامل لكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ ممتاز قوة تعب التدحرج، مقاومة التآكل، وثبات الأبعاد.
- دحرجة: 100Cr6 بدقة الصلب. القسوة: 61-65 لجنة حقوق الإنسان ؛ الاتصال الأمثل للخط من أجل سعة حمل شعاعية عالية.
- القفص: بولياميد 66 مدعم بألياف الزجاج (PA66) (تصميم SKF ECP). مركز الدرّاجة، إحتكاك منخفض، ثبات عالي السرعة، ومقاومة للتآكل.
3. عملية التصنيع الأساسية
- التشكيل الساخن المغلق: بنية حبيبات مُنقحة لتعزيز السلامة الميكانيكية.
- الدوران باستخدام CNC: دقة الأبعاد ≤ 0.003 مم لدرجات التحمل الهندسية الضيقة.
- المعالجة بالتفريغ الحراري: تصلب/تخفيف موحد، الحد الأدنى من التشوه، صلابة ثابتة.
- الطحن الدقيق: خشونة سطح قنوات الأسلاك Ra ≤ 0.16 ميكرومتر.
- التشطيب الفائقة: شحذ مضمار السباق (Ra ≤ 0.05 ميكرومتر) للحد من الاحتكاك وتحسين احتجاز زيوت التشحيم.
- التجميع الآلي: توجيه صارم للبكرة والتوازن الديناميكي للأداء الثابت.
4. مدة الخدمة
- العمر التقديري القياسي (L10): 13،000-16،000 ساعة (ISO 281:2007 ؛ حمولة شعاعية 55 ٪ كروم، 1،800 دورة في الدقيقة، شحم NLGI 2 نظيف).
- العوامل الرئيسية: جودة التشحيم، التلوث، درجة حرارة التشغيل (-40 درجة مئوية إلى +120 درجة مئوية)، صلابة العمود (≥58 درجة مئوية)، ودقة المحاذاة.
5. التطبيقات والصناعات
- صناديق التروس الصناعية: خافضات حلزونية/مخروطية (حمل شعاعي مرتفع، تصميم قابل للفصل).
- المحركات الكهربائية والمولدات: دوارات عالية السرعة (احتكاك منخفض، استقرار حراري).
- المضخات والضواغط: وحدات الطرد المركزي/الترددية (حمل ثقيل مستمر).
- السيارات: ناقلات الحركة، أعمدة مرفق المحرك (الإزاحة المحورية ثنائية الاتجاه).
- التعدين والبناء: الناقلات، الكسارات (مقاومة حمل الصدمة، المتانة).
- أدوات الآلة: محركات التروس المغزلية (الدقة والثبات فائق السرعة).
6. الصيانة والتشحيم
- زيت التشحيم: NLGI 2 شحم مركب الليثيوم (SKF LGMT3) أو زيت معدني أيزو VG 68-100.
- فترة التجعيد: 000 2 -500 2 ساعة ؛ 800 ساعة في البيئات الملوثة.
- كمية الشحم: 10-12 غرام (35-40 ٪ من المساحة الحرة الداخلية).
- التفتيش: كل 800 ساعة ؛ التحقق من الضوضاء والاهتزاز ودرجة حرارة التشغيل (أقل من 75 درجة مئوية) وحالة الإغلاق ؛ ينظفها بأيثر البترول إذا كانت ملوثة.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو مطابقة للأبعاد.
- التركيب: التسخين الحثي (85-95 درجة مئوية) للحلقة الداخلية ؛ المكبس الهيدروليكي (60 كيلو نيوتن كحد أقصى) للحلقة الخارجية ؛ تجنب التأثير المباشر.
- المحاذاة: عدم المحاذاة الشعاعية ≤ 0.002 مم/100 مم ؛ الانطلاق المحوري ≤ 0.004 مم.
- التثبيت: عزم ربط صامولة القفل: 75-85 نيوتن متر (مسامير من الدرجة 8.8).
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 30 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز للتشغيل السلس.

براند	INA/FONKIN/SKF/FAG/NSK/NTN/TIMKEN/ZKL/PEP/KOYO/TSUBAKI
لا.	NU1014ECP SKF.
النوع	اسطوانات ذات صف واحد
الجزء الداخلي (د) مم	70
(D) ملم خارجي	110
العرض (B) مم	20
الوزن/كغ	0.71

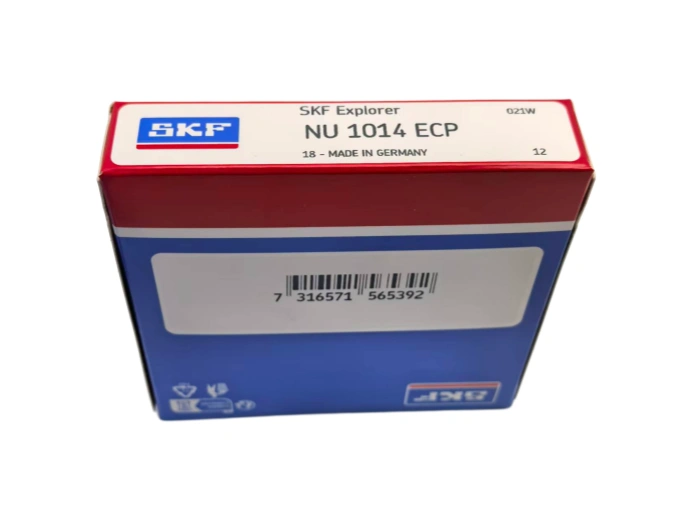

رمز EAN	7316571 565392.
