إف -202808.03. إنا

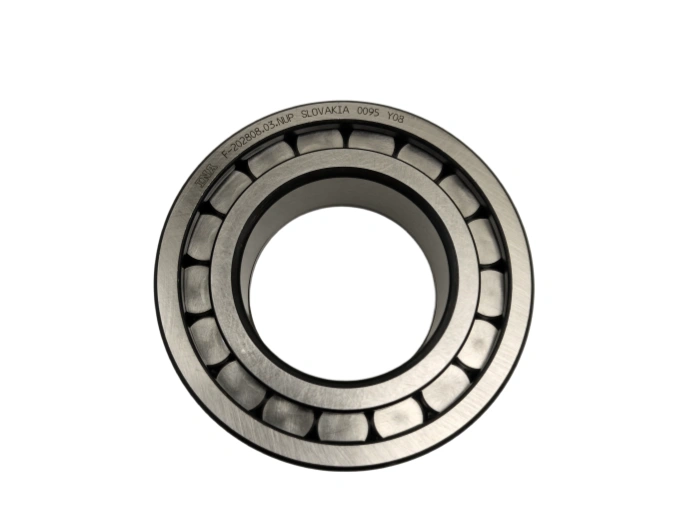

اسطوانية حاملة أسطوانات F-202808.03. NUP INA

INA F-202808.03. (ديسمبر 2018) NUP هو محمل أسطواني أحادي الصف (تصميم NUP) تم تصميمه من قبل مجموعة شيفلر (Schaeffler Group) لتطبيقات نقل الحركة الصناعية عالية الدقة والحمل. ونظرًا لتحسينه لقدرة الحمل الشعاعي، والتوجيه المحوري، وفترة الخدمة الممتدة، يوفر هذا المحمل أداءً متفوقًا في أنظمة السيارات، وآلات البناء، والأدوات الآلية.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

INA F-202808.03. (ديسمبر 2018) NUP هو محمل أسطواني أحادي الصف (تصميم NUP) تم تصميمه من قبل مجموعة شيفلر (Schaeffler Group) لتطبيقات نقل الحركة الصناعية عالية الدقة والحمل. ونظرًا لتحسينه لقدرة الحمل الشعاعي، والتوجيه المحوري، وفترة الخدمة الممتدة، يوفر هذا المحمل أداءً متفوقًا في أنظمة السيارات، وآلات البناء، والأدوات الآلية.
1. قياس البعد الدقيق
- قطر التجويف (د):50 ملم (التحمل: h5, −0.008/+0 ملم)
- القطر الخارجي (د):90 ملم (التحمل: H6, 0/+0.019 ملم)
- العرض (B):27 ملم (التحمل: ±0.05 ملم)
- الشباك (الحد الأدنى/الحد الأقصى):1.1 مم/1.5 مم
- الوزن:0.5 كجم
- الفئة الدقيقة:P6 (المعيار ISO 492)، الذي يضمن انتحاء نصف قطري منخفض ≤ 0.006 مم
- الخلوص:رقم (خلوص داخلي عادي, رقم
2. مواصفات المواد الممتازة
- الحلقات الداخلية والخارجية:الفولاذ ذو الكروم عالي الكربون100Cr6 (AISI 52100). الصلابة: 60-64 لجنة حقوق الإنسان ؛ مقاومة التآكل العالية، وقوة التعب، وثبات الأبعاد في ظل الأحمال الثقيلة.
- البكرات: 100Cr6 (AISI 52100)أسطوانات أسطوانية دقيقة. صلابة السطح: 61-65 لجنة حقوق الإنسان ؛ توزيع موحد للحمولة والحد الأدنى من الاحتكاك.
- القفص: البولياميد 66 المدعم بألياف الزجاج (PA66-GF30). مقاومة درجة الحرارة: -30 درجة مئوية إلى +120 درجة مئوية ؛ خفيفة الوزن، إحتكاك منخفض، وتوجيه بكرة ممتاز.
3. عملية التصنيع المتقدمة
- التزوير الساخن:الدقة الدقيقة في تشكيل هيكل الحبوب الكثيفة والقوة الميكانيكية العالية.
- دوران CNCالتشغيل الآلي العالي الدقة لتحقيق دقة الأبعاد ≤ 0.003 مم.
- المعالجة بالحرارة:تصلب الفراغ + تخفيف درجة الحرارة المنخفضة للحصول على صلابة موحدة، والحد الأدنى من التشوه، وتحسين عمر التعب.
- الطحن:الطحن السطحي المتعدد المراحل (خشونة مضمار السباق ≤ 0.2 ميكرومتر).
- تشطيب فائق:عملية الصقل لأسطح المضمار والأسطوح الدوارة (Ra ≤ 0.05 ميكرومتر)، والحد من الاحتكاك وتحسين الاحتفاظ بالتزييت.
4. أداء فترة الخدمة
- عمر التقييم القياسي (L10):8،000-12،000 ساعة تحت شروط ISO 281:2007 القياسية (الحمولة الشعاعية 70 ٪ من الكروم، 1،500 دورة في الدقيقة، تزييت الزيت النظيف).
- معدل الحمل الديناميكي الأساسي (Cr)68.5 كيلونيوتن ؛ تقدير الحمل الساكن الأساسي (C0r): 62.8 كيلو نيوتن.
- عوامل الحياة الرئيسية:حجم الحمولة، وجودة التشحيم، والتلوث، ودرجة حرارة التشغيل، ودقة المحاذاة.
5. Target Applications & Industries (باللغة الإنجليزية)
- ناقلات حركة السيارات:صناديق التروس، ومجموعات التروس التفاضلية، وأنظمة قيادة المركبات الكهربائية (حمولة شعاعية عالية، مغلف صغير).
- آلات البناء:أجهزة تخفيض حركة الحفارات، وعلب تروس خلاطة الخرسانة (أحمال الصدمات الثقيلة، ومقاومة الغبار).
- الآلات:صناديق التروس المغزلية، محركات التغذية (دقة عالية، ضوضاء منخفضة، تشغيل مستقر).
- وحدات المعدات الصناعية:وحدات خفض الأغراض العامة، محركات النقل (التشغيل المستمر للخدمة الشاقة).
- المعدات الزراعية:ناقلات الحركة الجرارة، محركات الحاصدات (بيئات قاسية، فترات الصيانة الطويلة).
6. الصيانة والتشحيم
- مادة التشحيم: موبيليث SHC 220/شل جادوس S2 V220 2.شحم مركب الليثيوم (NLGI 2) أو أيزو VG 68-100 زيت معدني.
- فترة التجعيد500 1 -000 2 ساعة تشغيل (تشغيل مستمر) ؛ خمسمائة ساعة تحت التلوث الشديد
- كمية الشحم:12-15 جرام (30-40% من المساحة الحرة الداخلية).
- التفتيش:التحقق كل 500 ساعة من الضوضاء والاهتزاز ودرجة الحرارة (أقل من 75 درجة مئوية) والتسرب ؛ ينظفها بأيثر البترول إذا كانت ملوثة.
7. إرشادات التثبيت
- قبل التركيب:مبيت/عمود نظيف بكحول الإيزوبروبيل ؛ تحقق من عدم وجود نتوءات أو خدوش أو تآكل.
- التركيب:استخدام سخان حث (80-100 درجة مئوية) للحلقة الداخلية ؛ حلقة ضغط خارجية بمكبس هيدروليكي (القوة القصوى: 50 كيلو نيوتن) ؛ تجنب الطرق المباشرة.
- المواءمة:عدم الاستقامة الشعاعية ≤ 0.002 مم/100 مم ؛ الانطلاق المحوري ≤ 0.005 مم.
- التثبيت:عزم صمولة القفل: 85-95 نيوتن/متر (مسامير من الدرجة 8.8).
- ما بعد التركيب:قم بالتدوير يدويًا للتأكد من سلاسة التشغيل ؛ قياس ارتفاع درجة الحرارة (أقل من 30 درجة مئوية فوق المحيط).

براند	INA/FONKIN/SKF/FAG/NSK/NTN/TIMKEN/ZKL/PEP/KOYO/TSUBAKI
لا.	إف -202808.03. NUP INA
النوع	اسطوانات ذات صف واحد
الجزء الداخلي (د) مم	50
(D) ملم خارجي	90
العرض (B) مم	27
الوزن/كغ	0.5
رمز EAN	4012802706130
