6317-M-J20abc4 Fag.

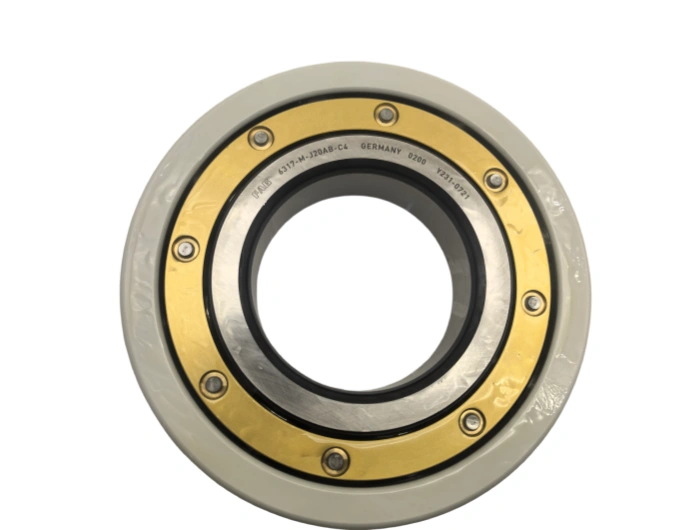

Ball Bearings Single Row 6317-M-J20ABC4 FAG.

(ديسمبر 2018) SKF 6019M/C4 هو عالي الأداء صف واحد محمل كرة أخدود عميق، مصممة للتطبيقات الصناعية المتوسطة إلى عالية السرعة مع أحمال شعاعية ثقيلة. وهو يجمع بين التحكم الدقيق في الأبعاد، واختيار المواد المتميزة وتكنولوجيا التصنيع المتقدمة، مما يضمن التشغيل الموثوق به وفترة الخدمة الطويلة في بيئات العمل القاسية. وفيما يلي عرض تقني شامل.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG 6317-M-J20ABC4 EAN CODE 4012802 276060. ) محمل كروي ثديي عميق ذو صف واحد عالي الأداء، ويتميز بقدرة التحميل المعززة والتحكم الدقيق في الأبعاد والتشغيل الموثوق به، ومصمم خصيصًا للتطبيقات الصناعية ذات الأحمال المتوسطة إلى الثقيلة. وهو يدمج المواد المتميزة وتكنولوجيا التصنيع المتقدمة والتصميم الإنشائي الأمثل، مع الامتثال الكامل للمعايير الدولية لصناعة التحمل. فيما يلي عرض تقني شامل وموجز.
1. بارامترات الأبعاد التفصيلية: وفقاً لمعايير GB/T 274-2023 ومعايير المنظمة الدولية للتوحيد القياسي، يبلغ قطر المحمل الداخلي (د) 85 مم، وقطره الخارجي (د) 180 مم، وعرضه (ب) 41 مم. حجم الشطف (r) هو 2.1mm (الحد الأدنى)، مع درجة تحمل P0. معدل الحمل الديناميكي الأساسي هو 132 كيلو نيوتن، معدل الحمل الثابت الأساسي هو 96.5 كيلو نيوتن، السرعة المرجعية (التشحيم) هي 8000r/دقيقة، والسرعة المحددة (تشحيم الزيت) هي 5300r/دقيقة. اللاحقة C4 تشير إلى تصفية داخلية شعاعية متضخمة، والتكيف مع التمدد الحراري في العمليات ذات درجة الحرارة العالية.
2. وصف مواد محددة: تُصنع عناصر الحلقة الداخلية والحلقة الخارجية والدحرجة من الفولاذ الحامل لكروم عالي الكربون (AISI 52100/SUJ2)، وتُنقى بواسطة تفريغ الغازات للتقليل من الشوائب. بعد المعالجة الحرارية الدقيقة، تصل إلى صلابة 60-64 HRC، تتميز بمقاومة ارتداء ممتازة، وقوة التعب وثبات الأبعاد. المثبت (اللاحقة M) هو قفص نحاسي صلب، مع الموصلية الحرارية جيدة ومقاومة التأثير، مما يضمن تشغيل مستقر في السرعات العالية. J20ABC يدل على الهيكل الداخلي الخاص الأمثل لتعزيز القدرة على حمل.
3. تقنية المعالجة الأساسية(�) تشمل العمليات الرئيسية التشكيل المغلق، والتدوير باستخدام الكمبيوتر المضغوط، والمعالجة الحرارية المتحكم فيها في الغلاف الجوي، والطحن الدقيق، والتشحيم الفائقة. يكفل التشكيل المغلق كثافة الهيكل الداخلي ؛ ويحقق التحول باستخدام النفثالينات المكلورة (Ra ≤ 0.4 ميكرومتر) خشونة سطحية. المعالجة الحرارية تعتمد الغلاف الجوي الواقي من النيتروجين والهيدروجين لتجنب الأكسدة، وضمان الصلابة موحدة. يقلل الطحن الدقيق مع CBN الرقيقة الرقيقة والتشطيبات الفائقة من خشونة مضمار السباق إلى Ra ≤ 0.05μm، وتقليل الاحتكاك والضوضاء.
4. مدة الخدمة: في ظل ظروف العمل القياسية (000 3 ر/دقيقة، حمل شعاعي قدره 35 كيلو نيوتن، تزييت مناسب)، يبلغ العمر الأساسي المقدر لـ L من وحدات القياس القياسية (موثوقية قدرها 90 في المائة) 000 18 ساعة عمل، محسوبة وفقا للمعيار ISO 281. وتشمل العوامل المؤثرة الرئيسية نوعية التشحيم، ومستوى التلوث، ودقة التركيب، وحجم الحمل ؛ فشل التشحيم يمكن أن يقلل من عمر الخدمة بنسبة 30-50 ٪.
5. تطبيقات السيناريوهات والصناعات(تستخدم على نطاق واسع في الصناعات الميكانيكية والبتروكيميائية والآلات الزراعية وصناعات الطاقة الكهربائية. وتشمل التطبيقات النموذجية المحركات الكهربائية الكبيرة والمولدات والمضخات ومعدات التهوية وآلات معالجة البلاستيك. وهو مناسب لهذه السيناريوهات بسبب سعة حمله العالية، وتخليصه من الكربون 4 من أجل التكيف الحراري، وتخليصه من النحاس من أجل الثبات عالي السرعة.
6. متطلبات الصيانة الأساسيةدورة الصيانة هي 2000 ساعة تشغيل. التشحيم: شحم يستند إلى الليثيوم (NLGI 2)، وتبلغ نسبة الملء 15-30 في المائة من المساحة الخالية في الحاوية ؛ إعادة التشحيم كل 1500-2000 ساعة. التنظيف: نظف السطح بالبنزين النظيف لإزالة الغبار والشحوم القديمة. الفحص المنتظم: التحقق من عدم وجود ضوضاء غير عادية وارتفاع درجة الحرارة وتسرب الشحم ؛ استبدل الشحم على الفور إذا تحول إلى اللون الأسود أو تلف.
7. احتياطات التركيب: قبل التركيب: حافظ على نظافة المنطقة، أزل النتوءات من عمود ومقعد المحمل. التركيب: وضع غشاء زيتي رقيق على أسطح التركيب، والضغط بالتساوي على الحلقة الداخلية (دون النقر)، وضمان تحمل المحورية ≤ 0.02 مم. عزم التثبيت: 120-150N·m لمسامير مقعد المحمل. ما بعد التركيب: أدر يدوياً للتحقق من عدم وجود تشويش ؛ درجة حرارة التشغيل الطبيعية ≤ 70℃. السلامة: ارتداء قفازات ونظارات واقية ؛ استخدام أدوات خاصة للمناولة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	6317-M-J20AB-C4 FAG.
النوع	تحمّل كرة جروف عميقة
الجزء الداخلي (د) مم	85
(D) ملم خارجي	180
العرض (B) مم	41
الوزن/كغ	5
رمز EAN	4012802276060
