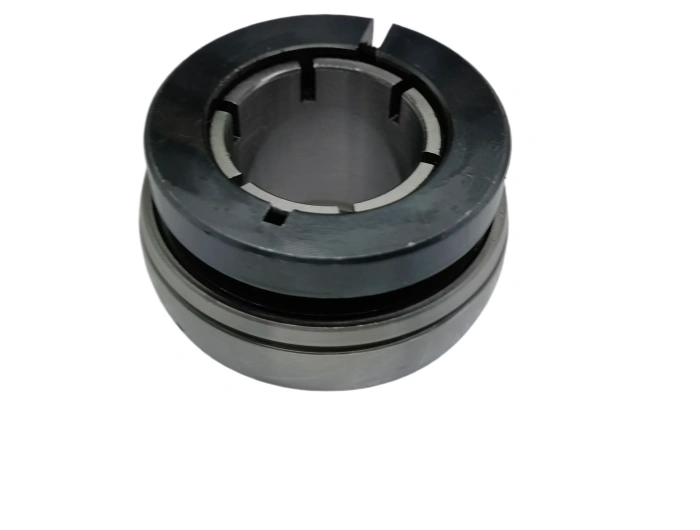

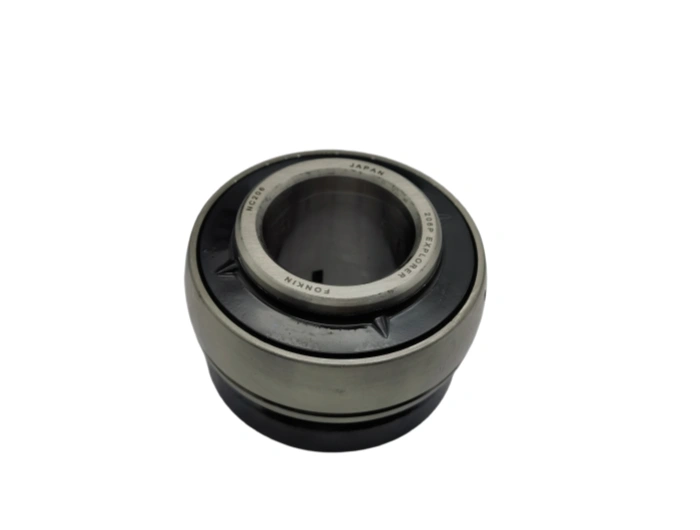

Ball Bearings NC206 FONKIN (باللغة الإنجليزية)

FONKIN NC206 هي وحدة تحمل كروية كروية عالية الأداء، مصممة خصيصًا لأنظمة القيادة التي تتطلب محاذاة ذاتية وتركيب بدون جهد. كعنصر أساسي في سلسلة NC، فإنه يدمج بسلاسة الحلقة الخارجية الكروية مع طوق تثبيت متحد المركز NU-LOC، مما يوفر موثوقية استثنائية وقابلية تكيف للبيئات الصناعية العامة. تصميمه المضمّن يضعه بعيدًا عن مكونات المحمل القياسية، مما يضمن استقرارًا في الأداء وسهولة التجميع في مجموعة واسعة من التطبيقات.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FONKIN NC206 هي وحدة تحمل كروية كروية عالية الأداء، مصممة خصيصًا لأنظمة القيادة التي تتطلب محاذاة ذاتية وتركيب بدون جهد. كعنصر أساسي في سلسلة NC، فإنه يدمج بسلاسة الحلقة الخارجية الكروية مع طوق تثبيت متحد المركز NU-LOC، مما يوفر موثوقية استثنائية وقابلية تكيف للبيئات الصناعية العامة. تصميمه المضمّن يضعه بعيدًا عن مكونات المحمل القياسية، مما يضمن استقرارًا في الأداء وسهولة التجميع في مجموعة واسعة من التطبيقات.
1. بارامترات الأبعاد التفصيلية
وتتفق مع معايير المحامل الدولية (ISO 355 & DIN 628)، ويتميز NC206 بقطر داخلي (د) يبلغ 30 ملم وقطر خارجي (د) يبلغ 62 ملم. الحد الأدنى لحجم الشطف (r) هو 1.0mm، مع درجة تحمل P0 (ISO 492). معدل الحمل الديناميكي الأساسي (C) هو 19.5 كيلو نيوتن، ومعدل الحمل الثابت الأساسي (C ثانية) هو 11.3 كيلو نيوتن، مما يوفر قدرة حمل قوية للعمليات المتوسطة. تم تصميم الوحدة للاستخدام مع حاويات محمل من حديد الزهر، وعادة ما تكون في تشكيلات تثبيت بمسمارين أو أربعة مسامير للتثبيت الآمن.
2. المواصفات الهيكلية والمواصفات المادية
- مكونات المحمل: تصنع الحلقة الداخلية والحلقة الخارجية والعناصر المتدحرجة من الفولاذ الحامل للكروم عالي الكربون (AISI 52100/SUJ2)، وتنقى عن طريق تفريغ الهواء لتقليل الشوائب. بعد المعالجة الحرارية الدقيقة، فإنها تحقق صلابة 60-64، مما يوفر مقاومة ممتازة للتآكل، وقوة التعب، وثبات الأبعاد تحت التحميل الدوري.
- طوق التثبيت NU-LOC: مصنوع من الفولاذ الكربوني عالي الصلابة (S45C)، تتيح آلية القفل المركزية هذه التركيب السريع والسهل دون الحاجة إلى طرق مفاتيح إضافية أو مجموعة براغي، ومنع تلف العمود وضمان المحاذاة الدقيقة.
- نظام منع التسرب: مجهز بسدادات من نوع التلامس (مطاط NBR عادة)، مما يوفر حماية فعالة من الغبار والرطوبة والملوثات، مما يجعله مناسبا لظروف التشغيل القاسية.
- مبيت الحمل: متطابق مع مبيت الحديد الزهر (HT200) لصلابة عالية، ومقاومة للصدمات، ومتانة طويلة الأجل.
3. مزايا ومزايا الأداء الأساسية
- المحاذاة الذاتية الفائقة: يسمح تصميم الحلقة الكروية الخارجية بالمحاذاة التلقائية مع مبيت المحمل، مما يعوض عن انحراف العمود، وعدم محاذاة التركيب، أو التمدد الحراري. وهذا يقلل من الأحمال غير الطبيعية ويطيل من عمر المكونات.
- سهولة التركيب والصيانة: يبسط الطوق المتكامل NU-LOC عملية التركيب، بينما يسهل هيكل الوحدة المدمجة الاستبدال السريع وتقليل وقت التعطل.
- التكيف البيئي المتعدد الاستخدامات: يضمن ختم التلامس أداءًا موثوقًا به في البيئات المتربة أو الرطبة أو الملوثة، والمشهورة في الناقلات والآلات الزراعية.
4. سيناريوهات التطبيقات
ويستخدم FONKIN NC206 على نطاق واسع في المعدات الصناعية العامة، وهو جهاز مثالي لما يلي:
- أنظمة الناقلات: ناقلات الأحزمة، والناقلات الدوارة، ومعدات مناولة المواد
- الآلات الدوارة: المراوح والمضخات ومضخات الطرد المركزي
- الآلات المتخصصة: آلات النسيج والآلات الزراعية (حصادات وآلات حرث) وآلات الطباعة
- التطبيقات الصناعية الخفيفة: صناديق التروس الصغيرة، ودعامات المحركات الكهربائية، وآلات التعبئة والتغليف
إن الجمع بين القدرة على المحاذاة الذاتية، وسهولة التركيب، وسعة التحميل القوية يجعلها اختياراً فعالاً من حيث التكلفة وموثوقًا به لأنظمة الدفع متوسطة الحجم ومتوسطة السرعة حيث تكون دقة التركيب وكفاءة الصيانة أمرًا هامًا.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	NC206 فونكين
النوع	تحمّل كرة جروف عميقة
الجزء الداخلي (د) مم	30
(D) ملم خارجي	62
العرض (B) مم	39.7
الوزن/كغ	0.4
