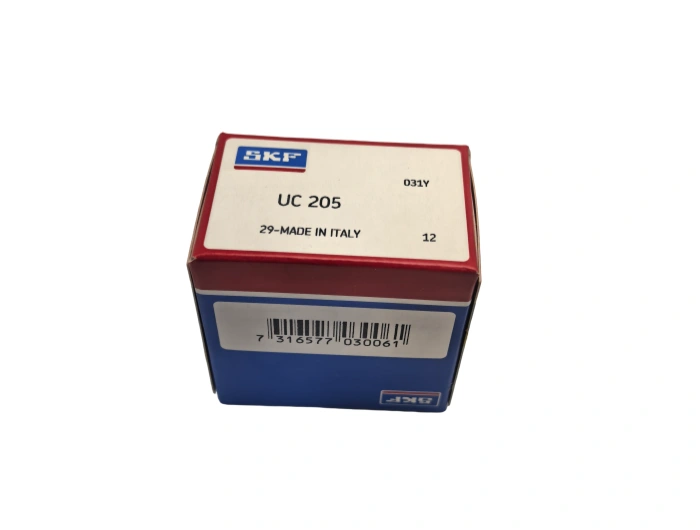

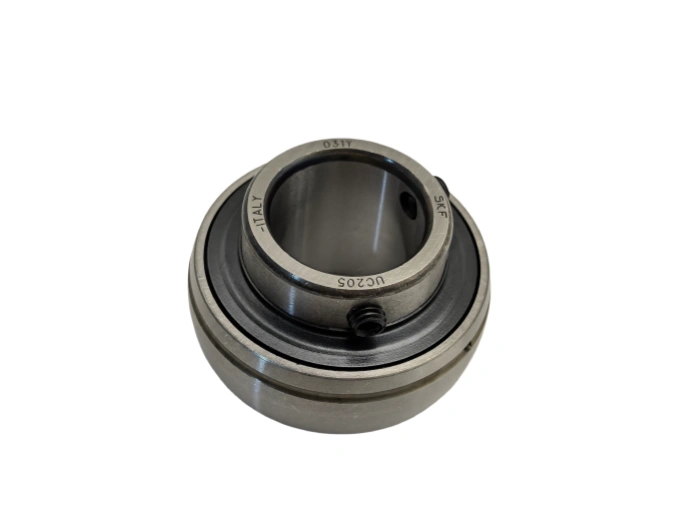

الإسكان والمحمل (تجميع) UC205 SKF.

(ديسمبر 2018) UC205 SKF هو محمل كرة إدخال دقيق يستخدم على نطاق واسع مع تصميم قفل مسمار مجموعة، تم تطويره خصيصا لوحدات التثبيت الصناعية العالمية. يتميز هذا النظام بسدادات مطاطية مزدوجة الجانب وإطالة حلقة داخلية متكاملة، ويوفر سهولة التركيب، والقفل الموثوق به، والأداء المقاوم للغبار وعملية حمل مستقرة خفيفة إلى متوسطة، مما يجعله مكونًا أساسيًا لأنظمة النقل الميكانيكية للأغراض العامة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

احصل على اقتباس مجاني +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) UC205 SKF هو محمل كرة إدخال دقيق يستخدم على نطاق واسع مع تصميم قفل مسمار مجموعة، تم تطويره خصيصا لوحدات التثبيت الصناعية العالمية. يتميز هذا النظام بسدادات مطاطية مزدوجة الجانب وإطالة حلقة داخلية متكاملة، ويوفر سهولة التركيب، والقفل الموثوق به، والأداء المقاوم للغبار وعملية حمل مستقرة خفيفة إلى متوسطة، مما يجعله مكونًا أساسيًا لأنظمة النقل الميكانيكية للأغراض العامة.
امتثالاً للأبعاد القياسية للمنظمة الدولية لتوحيد المقاييس، تتمثل معاييرها الرئيسية فيما يلي: قطر الجوف 25 مم، والقطر الخارجي 52 مم، والعرض الكلي 34.1 مم، والشمام 1.0mm 45°، فئة التحمل P6، والخلوص الشعاعي القياسي C3. الحلقة الداخلية الممتدة مع اثنين من مجموعة فتحات المسمار تمكن قفل العمود المباشر دون أدوات تثبيت إضافية.
تُصنع الحلقات الداخلية والحلقات الخارجية وكرات التدحرجة من فولاذ محمل مكرر بالتفريغ بدرجة عالية من النقاء 100Cr6 وتُطهى إلى A/HRC/61-63 مع مقاومة ممتازة للبلى وقوة التعب ومقاومة للتآكل. القفص الفولاذي المضغوط يضمن توجيه كرة مستقرة تحت دوران مستمر. تعمل سدادات مطاطية من نوع NBR مزدوجة الشفة على منع الغبار والرطوبة والحطام بشكل فعال من أجل الحماية طويلة الأجل.
وتشمل عمليات التصنيع الأساسية التشكيل الدقيق، وتحويل CNC، والمعالجة الحرارية في الفراغ، وطحن مضمار السباق والتشحيم الفائق. يؤدي التشكيل المحسن إلى تحسين استمرارية الألياف المعدنية ؛ تخفيف درجة الحرارة المنخفضة يقلل من الإجهاد المتبقي ؛ يقلل التشطيب الفائق من خشونة السطح، وتقليل الاحتكاك وتحسين استقرار التشغيل.
استنادا إلى معيار الحياة ISO 281 1، UC205 SKF يحقق مدة خدمة L10 مقننة 55 قطعة خلال ساعة تحت الحمل القياسي، والسرعة المعتدلة والتزييت المناسب. وتشمل العوامل المؤثرة الرئيسية حجم الحمل، وسرعة الدوران، وأداء منع التسرب، محاذاة العمود وحالة التشحيم.
ويستخدم محمل الإدخال هذا على نطاق واسع في الآلات الزراعية وأنظمة النقل ومعدات النسيج وآلات التعبئة والمراوح الصغيرة الحجم والآلات الصناعية العامة. هيكل القفل اللولبي المضبوط يبسط التركيب والفك، مناسب لتحديد الموضع غير الدقيق وسيناريوهات الصيانة المتكررة.
للصيانة الروتينية، يتم إعادة التشحيم كل 250 ساعة تشغيل باستخدام شحم 2 من الفلتر LGI القائم على الليثيوم، مع كمية ملء 0.4-0.6 من الغرام. الحفاظ على نظافة أسطح مانعات التسرب ؛ التحقق بانتظام من الضوضاء ودرجة الحرارة وإغلاق إحكام الغلق، واستبدال موانع التسرب عند التقدم في العمر أو التلف.
قبل التركيب، قم بتنظيف سطح العمود وتحقق من التفاوت البعدي H7/h6. ثبت المحمل على العمود، واربط مجموعة البراغي بعزم الدوران 18-22 ثانية N·m، والتحكم في المحورية في حدود 0.02 ثانية مم/م. عدم إجراء اختبار الحمل بعد التجميع لضمان الدوران السلس دون اهتزاز غير طبيعي.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	UC205 SKF.
النوع	المبيت والمحمل (مجموعة)
الجزء الداخلي (د) مم	25
(D) ملم خارجي	52
العرض (B) مم	34.1
الوزن/كغ	0.192
رمز EAN	7316577 030061.
