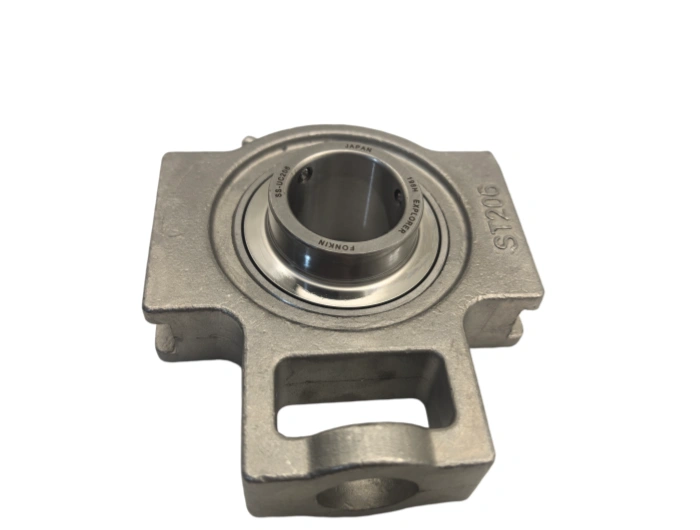

الإسكان والمحمل (التجميع) SS-UCT206 FONKIN

وحدة محمل الفونكين SS-UCT206: Bore d=30 مم، مدخل قطره الخارجي D=62 مم، عرض B=38.1 مم، نصف قطر فيليه r=1.0 مم. درجة التحمل P6 للدرج الدوار، تحمّل قطر مقداره 0/-0.013 مم، تحمّل حلقة خارجية مقداره 0/-0.016 مم. ويبلغ الطول الكلي لمبيت الفولاذ المصبوب 165 مم، ومسافة فتحة التثبيت في الوسط 121 مم، وسمك القاعدة 18 مم. مجهز بآلية قفل لولبية محددة لتثبيت العمود بشكل موثوق.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

ورقة البيانات التقنية: SS-UCT206 FONKIN من الفولاذ المقاوم للصدأ حاملة لكتلة وسادة

1. مواصفات الأبعاد (معيار 2281
وحدة محمل الفونكين SS-UCT206: Bore d=30 مم، مدخل قطره الخارجي D=62 مم، عرض B=38.1 مم، نصف قطر فيليه r=1.0 مم. درجة التحمل P6 للدرج الدوار، تحمّل قطر مقداره 0/-0.013 مم، تحمّل حلقة خارجية مقداره 0/-0.016 مم. ويبلغ الطول الكلي لمبيت الفولاذ المصبوب 165 مم، ومسافة فتحة التثبيت في الوسط 121 مم، وسمك القاعدة 18 مم. مجهز بآلية قفل لولبية محددة لتثبيت العمود بشكل موثوق.
2. Material Composition & Mechanical Performance (باللغة الإنجليزية)
أدخل حلقات داخلية/خارجية وكرات الدحرجة: SUS440C المارتينستيك الصلب المقاوم للصدأ، HRC 58-62 عالية الصلابة، ممتازة مقاومة التآكل ومقاومة الصدأ ضد الماء، ضعيفة الحمض والقلويات. المثبت: مختوم من طراز SUS304 من الفولاذ المقاوم للصدأ، منخفض الاحتكاك، بدون تآكل كلفاني. مبيت كتلة الوسادة: SUS304 صب الفولاذ المقاوم للصدأ، مقاومة قوية للصدمات، مقاومة كاملة للتآكل في البيئات الصحية. تقضي المكونات المتدحرجة SUS440C على مشكلات الأكسدة السطحية الشائعة في وحدات تحمل GCr15 القياسية.
3. عمليات التصنيع الأساسية
1. يعمل التشكيل الساخن المغلق على التخلص من الفجوات الداخلية وتحسين بنية الحبوب المعدنية.
2. يحقق الدوران الدقيق CNC دقة أبعاد فارغة متسقة.
3. ويضمن إخماد الفراغ + التسخين بدرجات حرارة منخفضة ثبات الصلابة والحد الأدنى من التشوه الحراري.
4. الطحن الدقيق لمسار السباق بخشونة سطح ≥ 0.02 ميكرومتر.
5. يقلل التذبذب فائق التشطيب من الضوضاء الجارية ومعامل الاحتكاك. يخضع الإسكان للماكينات الدقيقة وإزالة الحفر لأسطح التثبيت المسطحة، متوافقة تمامًا مع معايير ISO 3290 لمحمل التصنيع.
4. أداء فترة الخدمة
معدل الحمل الديناميكي الأساسي Cr=19.8 كيلونيوتن، معدل الحمل الساكن C0r=11.5 كيلونيوتن، محسوبة بحسب أيزو 281:2019. في ظل ظروف التشغيل القياسية (الحمولة الشعاعية ≤ 0.3Cr، -20℃~110℃ درجة حرارة العمل، التزييت الكافي)، يبلغ العمر التقديري L10 الاسمي 26،000 ساعة عمل. العوامل الأساسية المخففة للحياة: شدة الصدمات، وعدم كفاية تجديد الشحوم، وتلوث الغبار/المياه، وعدم محاذاة العمود.
5. حقول التطبيقات الصناعية
يستهدف حامل كتلة وسادة من الفولاذ المقاوم للصدأ FONKIN SS-UCT206 معدات حمل شعاعي متوسطة خفيفة تتطلب مقاومة للتآكل. الصناعات الأساسية: آلات تجهيز الأغذية، وخطوط إنتاج المشروبات، ومعدات تجهيز المأكولات البحرية، والأتمتة الصيدلانية، وآلات الري الزراعي، ومعدات نقل المواد الكيميائية، وأجهزة النقل البحري المساعدة. ويتجنب الفولاذ المقاوم للصدأ بأكمله التلوث بالصدأ، ويمتثل لمعايير إنتاج سلامة الأغذية.
6. معايير الصيانة الروتينية
دورة تزييت الشحم: 180 ساعة تشغيل للبيئات المتربة/الرطبة، و 400 ساعة لورش التنظيف الجاف. زيت التشحيم الموصى به: شحم ليثيوم مضاد للتآكل من الدرجة الغذائية، يملأ ما بين 30 و 40 في المائة من التجويف الداخلي للمحمل. التنظيف البصري الأسبوعي بمنظف كحولي محايد ؛ فحص شهري لحفر مضمار السباق، خدوش الكرة، مجموعة مسامير فضفاض وتآكل الإسكان. الاهتزاز غير طبيعي، ارتفاع درجة الحرارة أكثر من 30℃فوق المحيط أو التشويش يتطلب استبدال فوري.
7. إرشادات التثبيت
قبل التركيب: نظف العمود وسطح تركيب المبيت، وإزالة النتوءات وطبقات الأكسيد. التركيب: انزلاق المحمل على العمود، ومحاذاة قاعدة التثبيت أفقيا، واربط مسمارين برغيين بعزم الدوران القياسي 24-28 نيوتن متر. تم التحكم في خطأ محوري أقل من 0.02 ملم لمنع التآكل المبكر. اختبار ما بعد التركيب: الدوران اليدوي للعمود للتحقق من التشغيل السلس دون التصاق. ارتد قفازات خالية من النسالة أثناء التجميع لمنع صدأ بصمات الأصابع على الأسطح الفولاذية غير القابلة للصدأ.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	SS-UCT206 فونكين
النوع	المبيت والمحمل (مجموعة)
الجزء الداخلي (د) مم	30
(D) ملم خارجي	113
العرض (B) مم	38.1
الوزن/كغ	1.3
