كيفية اختيار محمل دعم برغي كروي لقيادة برغي CNC

يمكن أن يكون المسمار الكروي دقيقًا، ولكن الآلة لن تحمل هذه الدقة إذا كان ترتيب محمل الدعم الخاص بها يحتوي على تصلب خاطئ، أو حمل مسبق أو حالة تركيب خاطئة. قد تظهر المشاكل في النهاية الثابتة كحركة محورية أو حرارة أو ضوضاء أو وضع غير مستقر أو ضعف التكرار. والاستعاضة عن التحمل بالأبعاد وحدها لا يعالج تلك المخاطر.

الخيار الصحيح يبدأ بالتعيين الكامل وترتيب المفك. يوضح هذا الدليل الفحوصات الرئيسية لمشروعات الاستبدال والبناء الجديد، وذلك باستخدام INA ZKLF1560.-2RS-XL. كمثال عملي من مجموعة حامل فونكين.

ماذا يفعل محمل دعامة المسمار الكروي؟

يحدد محمل النهاية الثابتة موضع المسمار بشكل محوري ويساعد المحرك على مقاومة الدفع في كلا الاتجاهين. كما أنه يؤثر على الصلابة المحورية ودقة تحديد المواقع. واعتمادًا على تصميم الآلة، قد يستخدم الطرف المقابل دعمًا أبسط يسمح بالحركة الحرارية.

تستخدم محامل كروية التلامس الزاوي المحوري بشكل شائع في نهاية الموقع لأن هندستها التلاصقة مصممة للحمل المحوري والصلابة. تستخدم بعض الترتيبات محامل فردية متطابقة. يستخدم البعض الآخر وحدة صغيرة مزدوجة الصف مع فتحات تثبيت وأختام وإعداد داخلي محدد.

لا تتغير من ترتيب لآخر لمجرد أن أبعاد الحدود مناسبة. هندسة المبيت، ومواقع الكتف، وطريقة القاط، ودقة العمود، وبنية الآلة#39 ؛ مفهوم التحميل المسبق يجب أن يوافق أيضا.

ما هي المعلومات التي ينبغي جمعها قبل اختيار بديل؟

ابدأ مع العلامة الكاملة محمل. يمكن للسوفيكس تحديد السدادات والدروع وتوليد التصميم والحمل المسبق والدقة وغيرها من الميزات. قد لا يصف الرقم الأساسي بدون لاحقته المنتج المثبت في الجهاز.

للاطلاع على استعراض تقني مفيد، جمع ما يلي:

• كاملة تحمل تسمية وصور العلامة

• صانع الآلات، موديل وموضع المحور

• قطر المسمار الكروي ورسم الدعم

• سرعة البرغي القصوى والعادية

• الحمل المحوري، دورة العمل والتسارع، عندما يعرف

• اتجاه التركيب وحالة التشحيم

• الدقة المطلوبة في تحديد المواقع والانحراف المحوري

• الكمية والوجهة وتاريخ التسليم المطلوب

إذا فشل محمل في وقت مبكر، أيضا تسجيل درجة الحرارة، والضوضاء، وحالة التشحيم والتلف المرئي. وقد تظهر هذه الأدلة أن المشكلة الأصلية كانت بسبب التركيب أو التلوث أو المحاذاة وليس اختيار المنتج وحده.

ما نوع المحمل INA ZKLF1560-2RS تحريرها-XL؟

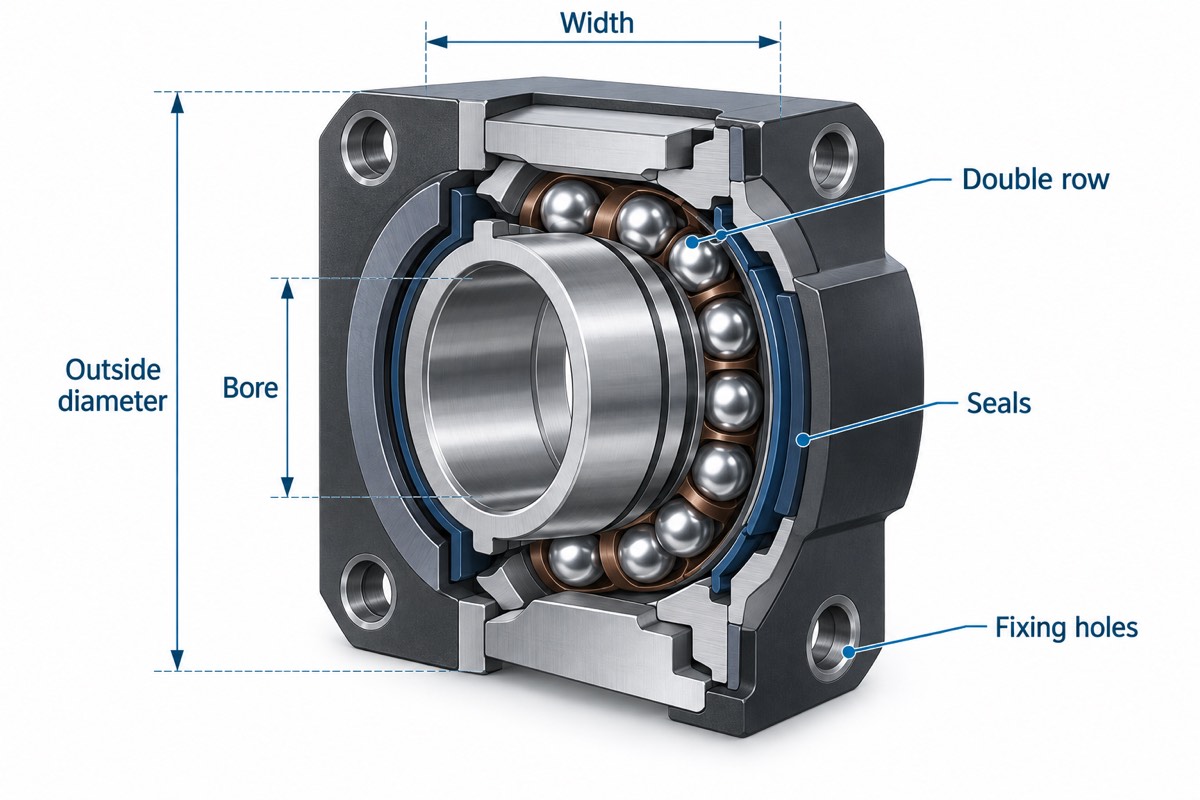

يعرف شيفلر ZKLF1560-2RS-XL. على أنها كروية اتصال محورية ثنائية الصف ذات عمر X، تعمل بمحركات المسامير مع ثقوب التثبيت. وهي وحدة تحديد موقع صغيرة يمكن أن تدعم الأحمال المحورية في كلا الاتجاهين وكذلك الحمل الشعاعي.

أبعاد الفهرس المتحقق منها هي:

وينبغي الإبقاء على التسمية كاملة في طلب العروض.ZKLF1560،ZKLF1560-2RSوZKLF1560-2RS-XL)، ينبغي عدم التعامل معها على أنها صياغة قابلة للتبديل دون التحقق من الكتالوج والمنتوج الوارد المطبقَين.

ماذا يقول 2RS و XL للمشتري؟

في تسمية المنتج هذه،2RSيحدد نسخة مختومة. تساعد السدادات على الاحتفاظ بمواد التشحيم والحد من دخول الملوثات، ولكن سلوك الاحتكاك والسرعة يختلف عن الإصدار المحمي. ولذلك ينبغي اختيار الإقفال الصحيح من متطلبات التطبيق بدلا من السعر أو التوافر وحدهما.

XLتعرف على شيفلر#39 ؛ تصميم الجيل إكس للحياة لهذا المنتج. وهو جزء من التسمية الكاملة ويجب أن يبقى على أمر الشراء عندما يكون هذا المنتج بالضبط مطلوبًا.

المعاني المصاحبة هي خاصة بالمصنّع والمنتج والأسرة. لا تطبق أبدا معنى لاحقة من علامة تجارية إلى أخرى دون التحقق من المصدر التقني الصحيح.

كيف يجب استخدام بيانات التحميل والسرعة؟

يسرد المنشور التقني Schaeffler بيانات الأداء التالية ZKLF1560-2RS-XL:

هذه القيم ليست وعد بأن المحمل يمكن أن يعمل بسرعة واحدة محددة في كل آلة. وتعتمد الملاءمة الفعلية على الحمل والتحميل المسبق والتشحيم ونقل الحرارة والملاءمة والمكونات المجاورة ودورة العمل. كما تصف السرعة الآمنة حرارياً والسرعة المحددة قيوداً مختلفة ؛ ولا ينبغي للمشترين أن يختاروا من بين أكبر عدد فقط.

للحصول على تصميم جديد، استخدم المصنّع#39 ؛ طريقة حساب ومتطلبات الآلة. وللقيام بأعمال الاستبدال، يجب الحفاظ على الترتيب الأصلي إلا إذا وافق المهندس على إجراء تغيير.

هل يمكن استبدال محمل 2RS بنسخة 2Z؟

ليس آلياً يسرد شافلر كلا من إصدارات 2RS المغلقة و 2Z المحمية بهذا الحجم، ولكن قيم السرعة والاحتكاك المنشورة تختلف. بالنسبة للنسخة ZKLF1560، فإن النسخة 2Z لها قيم سرعة منشورة أعلى وعزم دوران احتكاكي أقل من النسخة 2RS. وهذا لا يجعله ترقية عالمية.

كما يؤثر الإغلاق على حماية التلوث وسلوك التشحيم. قبل تغيير النظام من 2RS إلى 2Z، تأكد من بيئة الآلة وخطة تزييتها وسرعتها ودرجة حرارتها ومصنّع المعدات#39 ؛ موافقتك.

ولكن لماذا تشكل أسطح التثبيت أهمية كبيرة؟

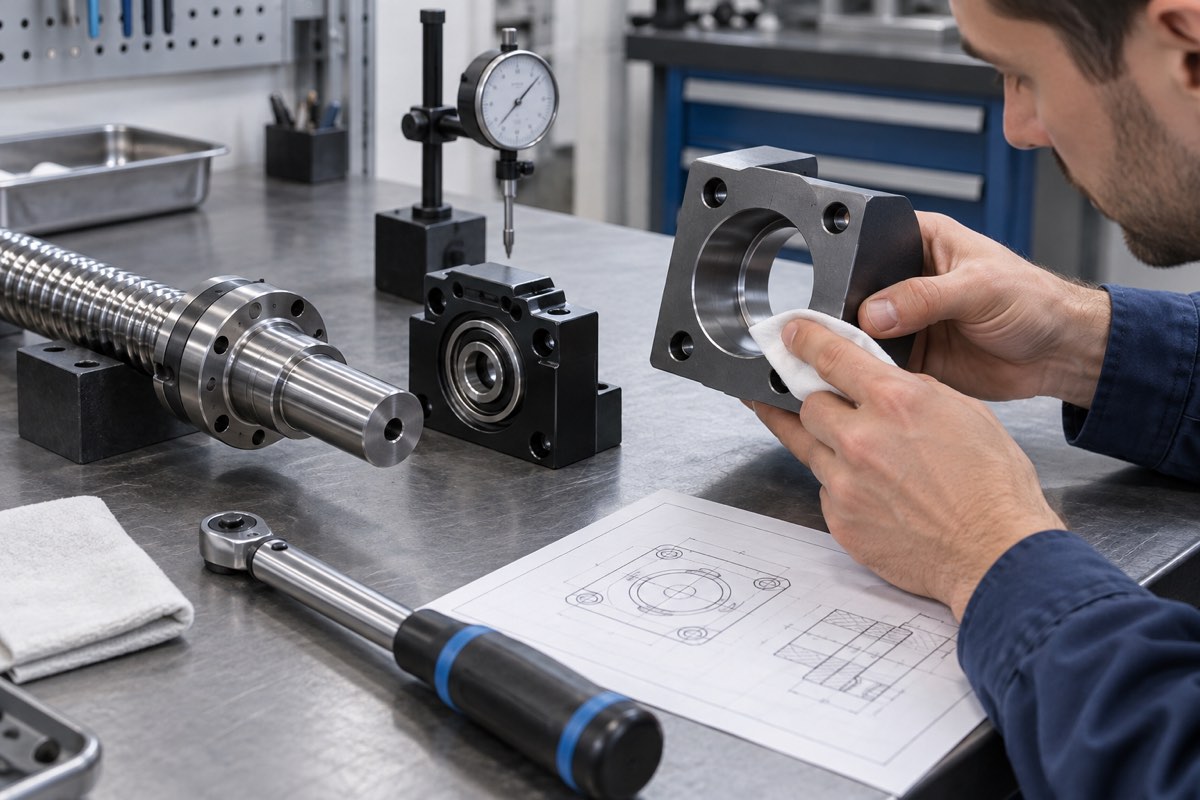

لا يمكن لمحمل الدعم الدقيق تصحيح مبيت أو عمود غير دقيق. يمكن للأتربة تحت وجه التركيب أو الأكتاف التالفة أو ربط المسامير غير المستوية أو تثبيت غير صحيح تغيير المحاذاة وتوزيع الحمل. يمكن أن يخلق التثبيت الزائد أيضًا حرارة أو يؤثر على الإعداد الداخلي.

قبل التركيب افحص مقعد المحمل والكتف والصامولة ووجه المبيت وفتحات التثبيت حافظ على المحمل في عبوته حتى تصبح منطقة العمل نظيفة. استخدم قوة تثبيت خلال الحلقة أو وجه التثبيت الصحيح واتبع المحمل والماكينة المصنعة#39 ؛ إجراء التشدد.

بعد التجميع، أدر المسمار من خلال حركته وحدد خط الأساس درجة الحرارة والضوضاء وتحديد المواقع البيانات. الاختبار المحكم في سرعة متزايدة هو أكثر معلومات من البدء فورا في ظروف التشغيل الكاملة.

ما الذي ينبغي أن يتضمنه برغي كروي يحمل RFQ؟

الطلب الواضح يمكن أن يكون قصيرا ومع ذلك، ينبغي أن يحدد المنتج ومتطلبات الآلة بدقة

يرجى الإقتباس من INA ZKLF1560-2RS-XL، الكمية __ القطع، للطرف الثابت للمسمار الكروي CNC. الوجهة: __. يرجى التأكد من التسمية الكاملة، ونمط الإغلاق، وتوافرها، والوثائق. ويتم إرفاق العلامات الموجودة على المحمل ومعلومات الآلة.

وإذا كانت البدائل مقبولة، فاطلب من المورد ذكر كل اختلاف بدلا من اقتباس "مكافئ" غير مسمى. مقارنة الأبعاد، ترتيب المحمل، الإغلاق، الدقة، الإعداد الداخلي، معدلات الحمل، سرعة البيانات وميزات التركيب.

الأسئلة المتكررة

هل ZKLF1560-2RS-XL محمل قياسي بكرات التلامس الزاوي؟

وهي وحدة محورية حاملة كرات تلامس مصممة للمحركات اللولبية. ويميزه ترتيب الصف المزدوج وثقوب التثبيت عن محمل التلامس الزاوي أحادي الصف العام.

ما هي أبعاد INA ZKLF1560-2RS-XL؟

أبعاد الفهرس هي 15 مم قطر تجويف و 60 مم قطر خارجي و 25 مم عرض. الكتلة التقريبية هي 0.43 كجم.

هل يعني 2RS أن الحمل خالي من الصيانة؟

ولا ينبغي تقديم مطالبة الإعالة الشاملة من اللاحقة وحدها. يتم توفير التصميم المختوم لظروف التشحيم والحماية المحددة، ولكن قرارات الخدمة لا تزال تعتمد على توجيه الشركة المصنعة، وتصميم الماكينة وبيئة التشغيل.

هل يمكن استخدام علامة تجارية أخرى كبديل؟

يمكن تقييم بديل، ولكن مطابقة أبعاد 15 × 60 × 25 مم ليست كافية. يجب أيضًا مقارنة الترتيب وفتحات التثبيت والإغلاق والدقة والتحميل المسبق أو الإعداد الداخلي ومعدلات الحمل والقدرة على السرعة.

خاتمة

يتطلب اختيار محمل دعم مسمار كروي أكثر من العثور على نفس القطر الخارجي والعرض. ترتيب المحمل، واللاحقات، والإغلاق، والحمل، والسرعة، ودقة التركيب وتصميم الآلة كلها تؤثر على النتيجة. INA ZKLF1560-2RS-XL هو مثال مفيد لأن التعيين الكامل يحدد وحدة محددة محملة بمسامير ذات صف مزدوج.

يمكن لـ FONKIN BEARING مراجعة التسميات الكاملة، ووضع علامات على الصور الفوتوغرافية وقوائم محمل CNC والتطبيقات الصناعية لمحرك المسامير. يمكن للعملاء الجدد إرسال معلومات الكمية والوجهة والتطبيق بواسطة WhatsApp على العنوان+86-187-5155-1686.أو البريد الإلكترونيfonkin-industries@188.com.
