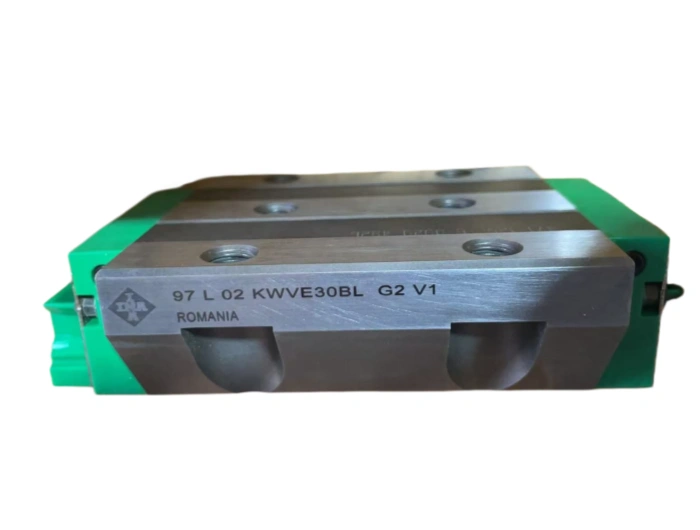

كرة خطية تحمل KWVE30-B-L-V1-G2 INA.

(ديسمبر 2018) INA KWVE30-B-L-V1-G2 هو نوع طويل من أربعة صفوف معاد تدويرها النقل الخطي تحت سلسلة Schaeffler KWVE، مصممة خصيصا للصلابة العالية، والحمل الثقيل والحركة الخطية عالية الدقة. مواصفات الأبعاد تتوافق مع معيار DIN 645: مطابقة عرض 28 مم، ارتفاع النظام H=42 مم، عرض الحامل B=90 مم، الطول الكلي الممتد L=126.4 مم، نصف قطر الشريحة r=1.2 مم. وهو يحمل V1 صفر حمل مسبق و G2 درجة دقة تقدير حمل ديناميكي 34500N، تقدير حمل ثابت 74000N، مما يوفر قدرة عزم عزم متعددة الاتجاهات لمعدات الشوط الطويل.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

احصل على اقتباس مجاني +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) INA KWVE30-B-L-V1-G2 هو نوع طويل من أربعة صفوف معاد تدويرها النقل الخطي تحت سلسلة Schaeffler KWVE، مصممة خصيصا للصلابة العالية، والحمل الثقيل والحركة الخطية عالية الدقة. مواصفات الأبعاد تتوافق مع معيار DIN 645: مطابقة عرض 28 مم، ارتفاع النظام H=42 مم، عرض الحامل B=90 مم، الطول الكلي الممتد L=126.4 مم، نصف قطر الشريحة r=1.2 مم. وهو يحمل V1 صفر حمل مسبق و G2 درجة دقة تقدير حمل ديناميكي 34500N، تقدير حمل ثابت 74000N، مما يوفر قدرة عزم عزم متعددة الاتجاهات لمعدات الشوط الطويل.
يعتمد الجسم الحامل وكرات الدحرجة على الفولاذ الحامل GCr15، والمعالج بالحرارة بالتفريغ إلى HRC 60-64 مع مقاومة التعب التلامس المميزة وأداء التآكل. تسد الأغطية البلاستيكية الخضراء المتكاملة وسدادات التلامس ذات الطبقة المزدوجة الغبار وسائل التبريد ؛ مثبت الكرة PA66 يثبت دوران الكرة ويخفض ضوضاء التشغيل. وتشمل عمليات الإنتاج الرئيسية التشكيل المغلق، والطحن الدقيق باستخدام CNC، وإخفاء الفراغ، وصقل مرآة مضمار السباقات والتشطيبات الفائقة للوصول إلى خشونة سطح Ra ≤0.018 ميكرومتر، مما يضمن الدقة المتسقة في تحديد المواقع.
حسب معيار أيزو 3408، يبلغ عمر الخدمة الاسمي L10 33000 ساعة تحت ظروف التشغيل القياسية (-10℃~80℃، حمل معدل، تزييت كاف). وتشمل قيود العمر الرئيسية التحميل الزائد والتلوث وضعف المحاذاة وتدهور مواد التشحيم. تطبيق واسع النطاق على آلات التشغيل التي تعمل بالترددات المحوسبة، وخطوط التجميع الآلي، وآلات التعبئة، ومعدات المعالجة بالليزر، والمحاور الروبوتية الخفيفة ؛ تصميم النقل الطويل يقوم بتوزيع الحمل بالتساوي للحد من تشوه السكك الحديدية أثناء القطع الثقيل والترديد عالي السرعة.
للصيانة، تجديد شحوم الليثيوم EP2 كل 200 ساعة تشغيل، وملء 30 ٪ من القناة الكروية الداخلية. مسالك السكك الحديدية الأسبوعية لإزالة الرقائق المعدنية ؛ افحص شهريا سلامة الختم والتشويش تشغيل. أثناء التركيب، نظف أسطح التثبيت تمامًا، والتحكم في خطأ التوازي أقل من 0.01mm، واربط مسامير التثبيت M6 بعزم دوران 22-26 N·m، وقم بإجراء اختبار عدم التحميل للتحقق من الانزلاق السلس دون التشويش قبل التشغيل الرسمي.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	KWVE30-B-L-V1-G2 INA.
النوع	وحدة حمل الكرة الخطية
(د) م م
(D) MM.
العرض (ب) م. م
الوزن/كغ
رمز EAN	4054362 997818.
