Hsr25a1ss Thk

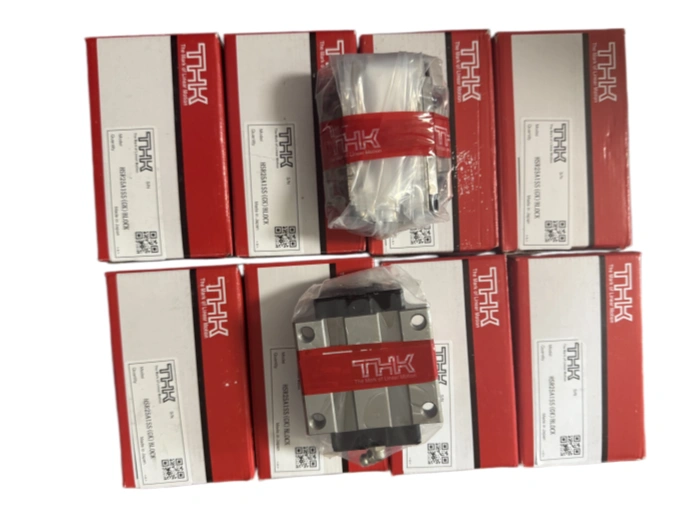

وحدة حمل عادي خطي HSR25A1SS THK.

HSR25A1SS THK هو كتلة دليل خطية عالية الصلابة مع ختم اتصال SS القياسية، تنتمي إلى سلسلة HSR الكلاسيكية. تم تصميمه للحركة الخطية السلسة، ويتميز بسعة حمل متساوية رباعية الاتجاه، ودقة تشغيل عالية وأداء ممتاز ضد الغبار، وهو مكون الحركة الخطية المفضل للتشغيل الآلي عالي الدقة والمعدات الميكانيكية.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

HSR25A1SS THK هو كتلة دليل خطية عالية الصلابة مع ختم اتصال SS القياسية، تنتمي إلى سلسلة HSR الكلاسيكية. تم تصميمه للحركة الخطية السلسة، ويتميز بسعة حمل متساوية رباعية الاتجاه، ودقة تشغيل عالية وأداء ممتاز ضد الغبار، وهو مكون الحركة الخطية المفضل للتشغيل الآلي عالي الدقة والمعدات الميكانيكية.
تتفق مع معايير الحركة الخطية للدائرة، الأبعاد الرئيسية: العرض الكلي 70 مم، والارتفاع الكلي 36 مم، وتباعد فتحة التثبيت 50 مم، والشطوف 1.0×45 درجة، والدرجة C3 الدقيقة. تعمل سدادات SS المزدوجة الطرف بشكل فعال على منع الأتربة والحطام من أجل تشغيل مستقر على المدى الطويل.
ويعتمد جسم الكتلة ومداخل الأسلاك المتدحرجة الصلب S55C عالي الكربون، والمعالج بالحرارة إلى مجلس حقوق الإنسان 60-62 مع مقاومة متميّزة للتآكل وصلابة هيكلية. كرات الصلب الدقيقة تستخدم 100Cr6 حامل الصلب لانخفاض الاحتكاك ومقاومة التعب. يحافظ المثبت البلاستيكي المعزز على دوران مستقر للعناصر المتدحرجة، مما يقلل من الضوضاء ويمنع الكرة من السقوط.
وتشمل عمليات التصنيع الرئيسية التشكيل الدقيق، والتشغيل الآلي باستخدام الكمبيوتر، والتبريد والتدفئة المتكاملة، والطحن الدقيق في مضمار السباق والتشطيب الفائق. التشكيل يرتقي بالهيكل الداخلي ؛ وتكفل المعالجة الحرارية الصارمة توحيد الصلابة ؛ يقلل التشطيب الفائق من خشونة السطح، محققًا حركة خطية سلسة للغاية وفترة خدمة ممتدة.
تم حسابها على أساس معيار أيزو 14728، وتصل مدة خدمتها إلى 58,000 كم تحت الحمولة القياسية والسرعة العادية والتزييت المؤهل. ويتأثر عمر الخدمة بشكل رئيسي بالحمل المستخدم وسرعة السفر وتوازي التركيب وحالة التشحيم وبيئة العمل.
وتستخدم كتلة دليل THK الخطي هذه على نطاق واسع في الأدوات الآلية التي تعمل بنظام التحكم بالحاسوب، وخطوط الإنتاج الآلي، ومعدات أشباه الموصلات، وآلات التعبئة، والأجهزة الطبية. يتكيف تصميم الحمل رباعي الاتجاه مع الإجهاد متعدد الاتجاهات، في حين أن الدقة العالية والضوضاء المنخفضة يلبيان متطلبات تحديد المواقع بسرعة عالية والحركة الترددية المستمرة.
إجراء صيانة التشحيم كل 200 ساعة تشغيل مع شحم الدليل الخطي المخصص من THK، وحجم ملء 0.3-0.5 غرام في كل مرة. حافظ على نظافة قضيب التوجيه وأسطح الكتلة التحقق بانتظام من سلاسة الحركة وسلامة الأختام، واستبدال الأختام في الوقت المناسب بمجرد حدوث التآكل أو التسرب.
قبل التركيب، نظّف قاعدة التركيب وقضيب التوجيه، وتحقق من التسطح. ضع الكتلة على القضيب ببطء، واربط مسامير التثبيت مع عزم الدوران القياسي 22-26 N·m، والحفاظ على خطأ التوازي أقل من 0.02 ملم/م. إجراء اختبار ترددي بعد التركيب للتأكد من عدم وجود تشويش أو ضوضاء غير طبيعية. ارتدوا قفازات واقية أثناء العملية لضمان السلامة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	HSR25A1SS THK
النوع	خطوط القضبان المنزلقة
(د) م م	23
(D) MM.	70
العرض (ب) م. م	30.5
الوزن/كغ	0.59
