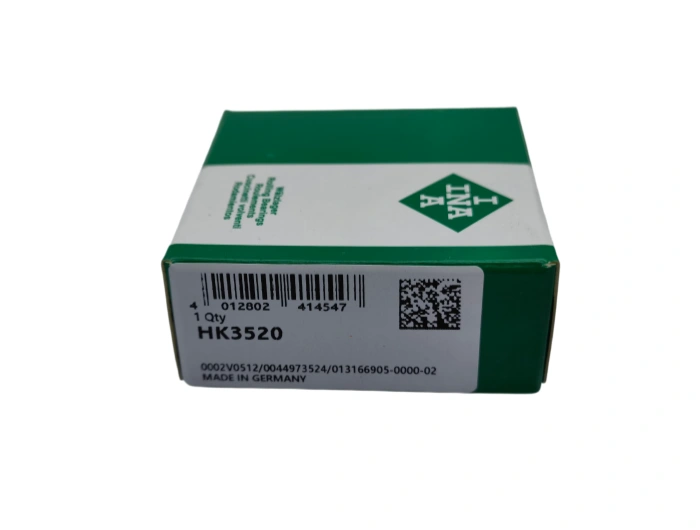

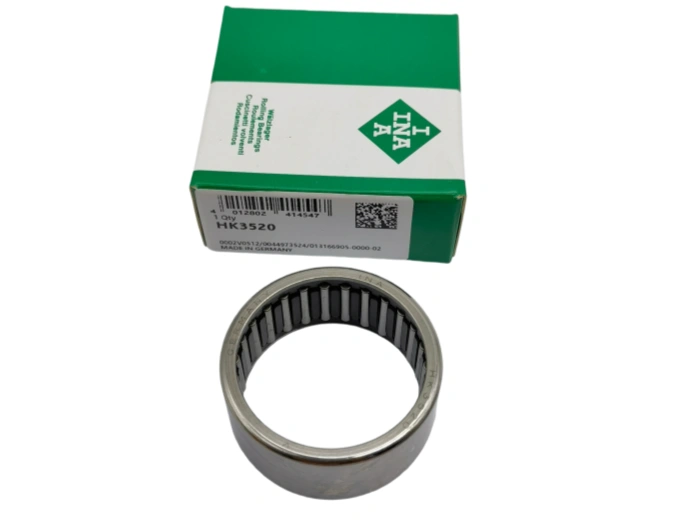

الإبرة Roller and Cage Assembly HK3520 INA.

(ديسمبر 2018) INA HK3520 هو عالي الدقة، من النوع المفتوح، محمل إبري إبري تم سحبه هندسيًا لدعم الحمل الشعاعي المضغوط في مساحات تركيب محدودة. يتميز هذا المحمل ببنيته رفيعة الجدار، وسعته العالية للحمل، وأدائه الموثوق به، وهو أفضل اختيار لتطبيقات السيارات والآلات الصناعية ونقل الطاقة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) INA HK3520 هو عالي الدقة، من النوع المفتوح، محمل إبري إبري تم سحبه هندسيًا لدعم الحمل الشعاعي المضغوط في مساحات تركيب محدودة. يتميز هذا المحمل ببنيته رفيعة الجدار، وسعته العالية للحمل، وأدائه الموثوق به، وهو أفضل اختيار لتطبيقات السيارات والآلات الصناعية ونقل الطاقة.
1. معلمات الأبعاد (معيار
- قطر التجويف: 35 ملم (تحمل: 0/-0.025 ملم)
- القطر الخارجي: 42 ملم (تحمل: 0/-0.030 ملم)
- العرض (C): 20 مم (تحمل: 0/-0.30 مم)
- الدبابة: 1 مم
- درجة التفاوت: الأيزو عادي (PN)
- الوزن: 0.044 كجم
- سعة الحمل الشعاعي الديناميكي (C): 23.8 كيلونيوتن
- سعة الحمل الشعاعي الساكن (C0): 46 كيلونيوتن
- السرعة القصوى (الشحم): 500 4 دورة في الدقيقة ؛ (زيت): 7500 دورة في الدقيقة
2. تكوين المواد والأداء
- الحلقة الخارجية: 100Cr6 سبائك الصلب (HRC 60-64) -صلابة عالية، مقاومة ارتداء، والثبات الأبعاد.
- الإبر: سبائك الفولاذ 100Cr7 (HRC 61-65) -قوة تعب التلامس ومقاومة الارتطام العالية.
- القفص: صفائح الصلب -خفيفة الوزن، وصلابة عالية، وتوجيه دقيق للبكرة.
- درجة الحرارة: -30 درجة مئوية إلى +140 درجة مئوية.
3. عملية التصنيع الأساسية
1. التهيئة والتغليف: تغليف دقيق للأكواب الخارجية ذات الجدران الرقيقة ؛ تشكيل مغلق للفراغات الدوارة لضمان الاتساق الهيكلي.
2. تدوير ومعالجة الحرارة: تدوير CNC من أجل دقة الأبعاد ؛ تبريد الفراغ + التخفيف من أجل ثبات الصلابة والحد من الإجهاد المتبقي.
3. الطحن والتشطيبات الفائقة: طحن بطاقة هوية/جرعة خارجية (Ra ≤ 0.4 ميكرومتر) ؛ التشويق الفائقة للبكرة (Ra ≤ 0.1 ميكرومتر) لأغراض انخفاض الاحتكاك والتشغيل الهادئ.
4. التجميع والفحص: تجميع في غرفة نظيفة ؛ اختبار 100 ٪ للأبعاد والحمل لتلبية معايير الجودة INA.
4. خدمة الحياة وعوامل التأثير
- L10 معدل العمر: محسوب حسب أيزو 281: L10h = (C/P)^3 × 16,667/n ساعات. وفي الظروف القياسية (P ≤ 0.5C، 000 3 دورة في الدقيقة، التشحيم)، يصل عمر L10 إلى أكثر من 20000 ساعة.
- العوامل الرئيسية: حجم الحمولة، السرعة، جودة التشحيم، التلوث، ومحاذاة التركيب.
5. تطبيقات السيناريوهات والصناعات
ويتميز جهاز INA HK3520 في التطبيقات ذات الحمولة الشعاعية العالية المقيدة للفضاء:
- السيارات: ناقلات الحركة والتروس التفاضلية ومجموعات القابض.
- الآلات الصناعية: المضخات والضواغط ونظم النقل.
- أدوات الطاقة: المحركات الكهربائية، الثقوب، مطحنات الزاوية.
- معدات البناء الزراعية: صناديق التروس، المكونات الهيدروليكية.
- لماذا يناسب: مقطع عرضي صغير (سمك جدار 7 ملم)، نسبة عالية من الحمل إلى الحجم، وأداء موثوق في البيئات القاسية.
6. متطلبات الصيانة
- التشحيم: استخدم شحم الليثيوم NLGI 2 (مثل شحم INA L271). ملء 30-40 ٪ من حجم التجويف ؛ إعادة التشحيم كل 500 ساعة (الخدمة العادية). لتزييت الزيت، استخدم أيزو VG 32-68.
- النظافة: الحفاظ على أسطح المبيت/العمود خالية من الحطام ؛ تجنب التلوث أثناء التجميع.
- الفحص: التحقق دورياً من الضوضاء أو الاهتزاز أو ارتفاع درجة الحرارة (>70 درجة مئوية). استبدل في حالة اكتشاف تآكل أو تلف.
7. إرشادات التثبيت
- التركيب الأولي: التحقق من تفاوتات العمود/المبيت (العمود:h6، المبيت: H7). تنظيف أسطح التركيب وإعادة طمسها ؛ استخدام مثبتات أيزو 8.8 درجة.
- التركيب: يتم تركيبه بالضغط بأداة للكم (تجنب الطرق) ؛ حرارة الحلقة الخارجية إلى 80-100 درجة مئوية لنوبات التداخل. تأكد من أن تكون محورية ≤ 0.05 مم.
- عزم & اختبار: اربط المثبتات إلى 15-20 Nm. إجراء اختبار لمدة 30 دقيقة ؛ درجة الحرارة (أقل من 70 درجة مئوية) والاهتزاز (أقل من 2.8 مم/ث).
- السلامة: ارتدِ قفازات ؛ استخدام أدوات نظيفة ؛ تجنب التأثير المباشر على القفص أو البكرات.
8. الوصف المُحسَّن لمنظمة التجارة العالمية (فريد وغني بالكلمات الرئيسية)

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI/TORRNGTON
لا.	HK3520 INA.
النوع	Needle Roller and Cage Assembly
الجزء الداخلي (د) مم	35
(D) ملم خارجي	42
العرض (B) مم	20
الوزن/كغ	0.044
رمز EAN	4012802 41447.
