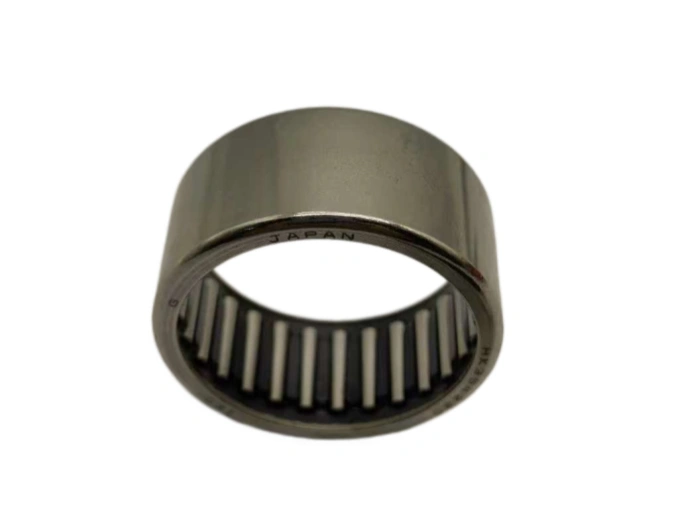

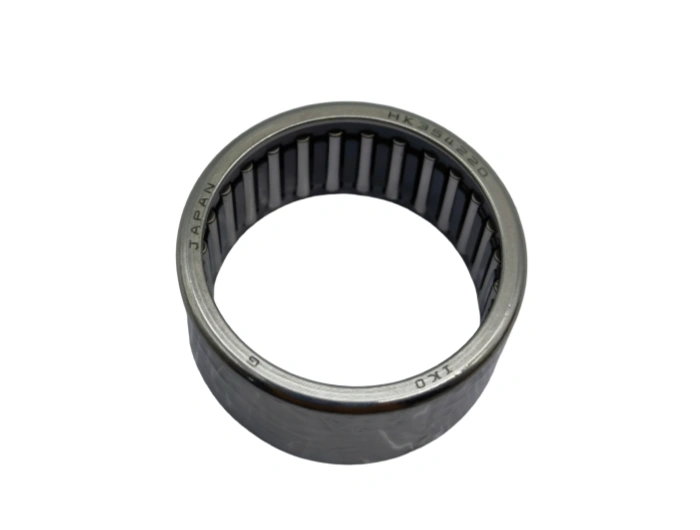

أيكو إتش كيه 354220 (بالإنجليزية: IKO HK354220) هو محرك أسطواني إبري عالي الدقة، مفتوح الطرف، مصمم خصيصًا للمساحة المدمجة، والحمل الشعاعي العالي، والتطبيقات الميكانيكية عالية السرعة. كحاملة إبرة إبرية رائدة، تتوافق مع معايير أيزو 3030 و JIS B 1516، مما يوفر تصلبا قوريا غير عادي، وانخفاض الاحتكاك وعمر خدمة طويل مثالية للسيارات والآلات الصناعية وأدوات الطاقة ومعدات النسيج التي تتطلب حلول دوارة موفرة للحيز وحمولة ثقيلة.
الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات
تعريف المنتج
المعلمات التفصيلية
مراسلتنا
أيكو إتش كيه 354220 (بالإنجليزية: IKO HK354220) هو محرك أسطواني إبري عالي الدقة، مفتوح الطرف، مصمم خصيصًا للمساحة المدمجة، والحمل الشعاعي العالي، والتطبيقات الميكانيكية عالية السرعة. كحاملة إبرة إبرية رائدة، تتوافق مع معايير ISO 3030 & JIS B 1516، مما يوفر صلابة نصف قطر استثنائية، وانخفاض الاحتكاك وعمر الخدمة الطويلة مثالية للسيارات والآلات الصناعية وأدوات الطاقة ومعدات النسيج التي تتطلب توفير الفضاء وحلول دوارة للحمولة الثقيلة.
القطر الداخلي (د): 35 مم قطر خارجي (د): 42 مم عرض (ب): 20 مم| Outer diameter (D): 42mm | Width (B): 20mm
الشطف الأدنى (Rmin): كتلة 0.6 مم/ثانية: 0.0405 كغم| Mass: 0.0405kg
فئة التسامح: P0 (ISO 492)، دقة قياسية
تصنيف الحمل الديناميكي (C): 27.4 كيلو نيوتن من مكافئ الحمل الساكن (C0): 42.3 كيلو نيوتن| Static load rating (C0): 42.3kN
سرعة الحدّ (الشحم): 14,000 ر/دقيقة
التصميم: كوب مسحوب مفتوح الطرف، بكرات إبرة كاملة (بدون قفص)
الكأس الخارجي (كوب مسحوب): فولاذ عالي الكربون مدرفل على البارد (SPCC/1010)، مقسى إلى 58-62 A/HRC/، ويوفر مقاومة عالية للتآكل وثبات الأبعاد.
أسطوانات الإبرة: فولاذ عالي الكربون يحمل الكروم (GCr15/AISI 52100)، مصهور بالتفريغ، صلابة من 61 إلى 65، قوة تعب فائقة، وأداء مضاد للبلى.
عدم وجود حلقة داخلية/عدم وجود قفص: يعمل التصميم المتمم بالكامل على زيادة عدد البكرات للحصول على سعة حمل عالية للغاية.
الرسم العميق: كوب خارجي رقيق الجدار يتم تشكيله عن طريق ختم دقيق لسمك الجدار الموحد.
المعالجة الحرارية: يضمن إخماد الغلاف الجوي المتحكم به اتساق الصلابة وتقليل التشوه.
الطحن و التشطيب الفائقة: تم الانتهاء من مسار السباق إلى 0.05 ميكرومتر (Ra ≤ 0.05μm) للاحتكاك المنخفض و الدوران السلس.
تجميع الدحروجات: يتم فرز دحروجات عالية الدقة لقدرة تحمل قطرها الضيقة (≤ 2 ميكرومتر)، لضمان توزيع متساو للحمولة.
تحت الشروط القياسية (10،000 r/دقيقة، 30 ٪ حمل ديناميكي، التشحيم النظيف للشحوم)، L10 الحياة الأساسية (موثوقية 90 ٪) = 25،000 ساعة، محسوبة وفقا ISO 281:2007. العوامل الرئيسية: جودة التشحيم، التلوث، محاذاة التركيب ودرجة حرارة التشغيل.
يستخدم على نطاق واسع في ناقلات الحركة في السيارات، ومكونات المحرك، وأدوات الطاقة، وآلات النسيج، والمعدات المكتبية وصناديق التروس الصناعية الصغيرة. مناسبة لبيئة الحمل الشعاعي الثقيل المقيدة الفضاء، والصلابة العالية ؛ المزايا الأساسية: تصميم متناهي الصغر، كثافة الحمل العالية والأداء الفعال من حيث التكلفة.
الفاصل الزمني: إعادة التشحيم كل 800-200 1 ساعة تشغيل.
زيت التشحيم: شحم مركب الليثيوم NLGI 2 أو زيت الترس ISO VG 46-68 ؛ ملء 15-25 ٪ من المساحة الحرة.
التنظيف: استخدام الكيروسين ؛ تجنب المنظفات الصدئة.
الفحص: فحص الضوضاء والاهتزاز ودرجة الحرارة يستعاض عنها في حالة حدوث تآكل غير طبيعي أو تحلل لمادة التشحيم.
الإعداد: مبيت نظيف، وإزالة نتوءات ؛ التحقق من تحمل تجويف المسكن H7 & تحمل العمود p6.
الحامل: الكوب الخارجي الذي يلائم الضغط مع مكبس هيدروليكي (بدون طرق) ؛ المحاذاة المحورية ≤ 0.02 ملم.
عزم الدوران: مسامير الغطاء الطرفي للمبيت: 8-12 نيوتن/متر.
بعد التركيب: أدر المفتاح يدويًا للتأكد من سلاسة التشغيل ؛ درجة الحرارة ≤ 70 درجة مئوية.
السلامة: ارتدِ قفازات ونظارات واقية ؛ استخدام أدوات الضغط لمنع تشوه الكأس.
| براند | FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI/TORRNGTON |

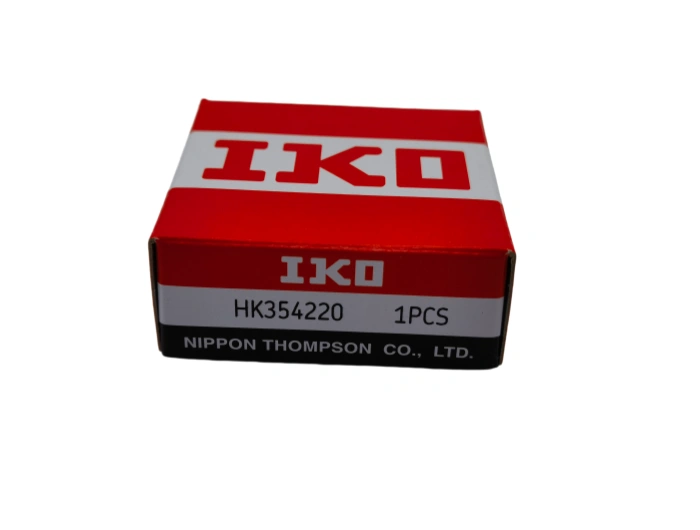

| لا. | HK354220 IKO. |
| النوع | Needle Roller and Cage Assembly |
| الجزء الداخلي (د) مم | 35 |
| (D) ملم خارجي | 42 |
| العرض (B) مم | 20 |
| الوزن/كغ | 0.044 |
| رمز EAN |
