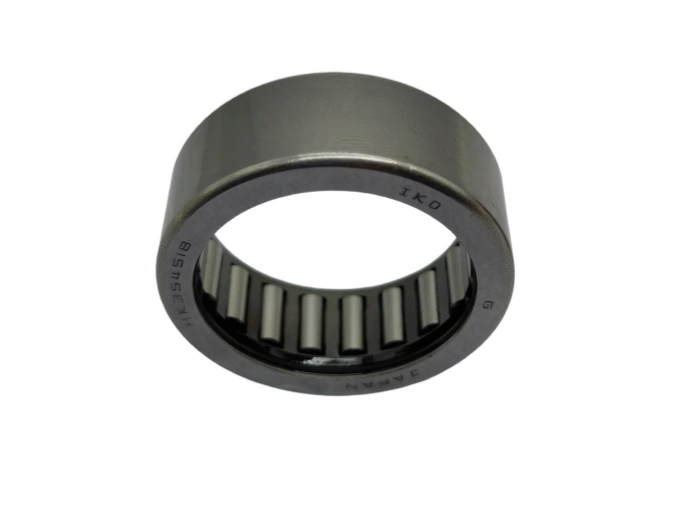

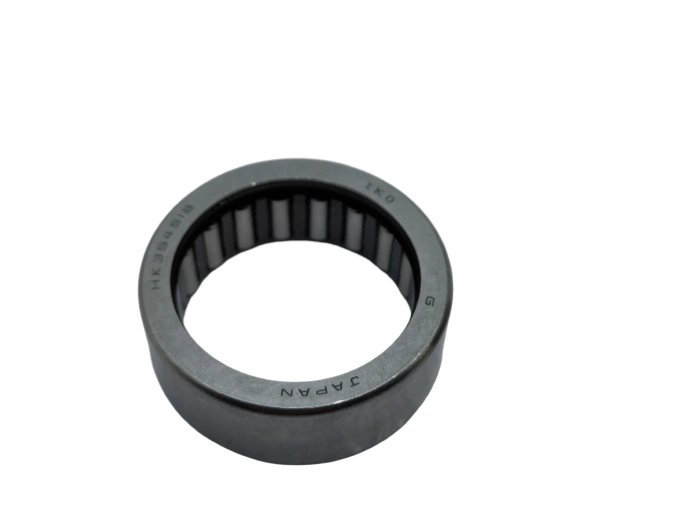

الإبرة Roller and Cage Assembly HK354518 IKO (باللغة الإنجليزية)

(ديسمبر 2018) أيكو HK354518 (بالإنجليزية: IKO HK354518) هو محمل أسطواني إبري مفتوح الطرف مصمم لقدرة حمل شعاعي عالية في مساحات تركيب محدودة للغاية. تم تصميمه في توافق تام مع معايير ISO 3030 و JIS B 1516، ويتميز هذا الطراز بحلقة خارجية رقيقة الجدران وبكرات إبرة كاملة، مما يوفر صلابة استثنائية، واحتكاك منخفض، وأداءً فائق السرعة ومستقرًا. كإبرة فائقة محمل إبرة إيكو، فإنه معترف به على نطاق واسع في أنظمة السيارات، صناديق التروس الصغيرة، أدوات الطاقة، وآلات النسيج لبنية موفرة للمساحة وتشغيل موثوق به للحمولة الثقيلة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

احصل على اقتباس مجاني +86-510-6831-3099 fonkin-industries@188.com +86-187-5155-1686

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) أيكو HK354518 (بالإنجليزية: IKO HK354518) هو محمل أسطواني إبري مفتوح الطرف مصمم لقدرة حمل شعاعي عالية في مساحات تركيب محدودة للغاية. تم تصميمه في توافق تام مع معايير ISO 3030 و JIS B 1516، ويتميز هذا الطراز بحلقة خارجية رقيقة الجدران وبكرات إبرة كاملة، مما يوفر صلابة استثنائية، واحتكاك منخفض، وأداءً فائق السرعة ومستقرًا. كإبرة فائقة محمل إبرة إيكو، فإنه معترف به على نطاق واسع في أنظمة السيارات، صناديق التروس الصغيرة، أدوات الطاقة، وآلات النسيج لبنية موفرة للمساحة وتشغيل موثوق به للحمولة الثقيلة.
1. بارامترات الأبعاد
المحمل HK354518 قطره الداخلي 35 ملم، وقطره الخارجي 45 ملم، وعرضه 18 ملم، مع الحد الأدنى للقيمة المشطوفة 0.6 ملم. وهو مطابق لفئة P0 (ISO 492) للدقة الصناعية العامة. معدل الحمل الديناميكي الأساسي هو 29.2 كيلو نيوتن، معدل الحمل الساكن الأساسي هو 45.5 كيلو نيوتن، مع سرعة محددة من 13،500 r/دقيقة تحت التشحيم. فقطعها الشعاعي المضغوط يجعلها مثالية للتصاميم الميكانيكية ذات الحيز المحدود.
2. مواصفات المواد
يتم تصنيع الكوب الخارجي من الصلب الكربوني المدلفن عالي الجودة، والمعالج حراريًا إلى 58-62 HRC لمقاومة التآكل العالية. يتم تصنيع أسطوانات الإبر من الصلب الحامل للكروم عالي الكربون GCr15/AISI 52100، وتصل إلى 61-65 HRC بمقاومة تعب ممتازة وثبات في الأبعاد. يعتمد هذا المحمل تصميمًا متكاملاً بدون قفص، مما يزيد من كثافة حمل الحمل لتطبيقات الحمل الشعاعي الثقيل.
3. عملية التصنيع الأساسية
وتشمل العمليات الرئيسية السحب العميق الدقيق والمعالجة الحرارية في الغلاف الجوي المتحكم بها والطحن عالي الدقة والتشطيبات الفائقة. يكفل الختم توحيد سُمك الجدران ؛ المعالجة الحرارية تقضي على نزع الكربون والتشوه ؛ تحقق تمرينات السباق الفائقة Ra ≤ 0.05 ميكرومتر للحد من الاحتكاك والتآكل. يضمن التصنيف الصارم للبكرات توزيع الحجم المتساوي والحمل المتساوي.
4. مدة الخدمة
في ظل ظروف العمل القياسية، يصل العمر التقديري الأساسي ل 10 إلى 24،000 ساعة تشغيل، محسوبة وفقا ISO 281:2007. ويتأثر عمر الخدمة بشكل رئيسي بجودة التشحيم، والتلوث، ودقة المحاذاة، ودرجة حرارة التشغيل.
5. التطبيقات والصناعات
يستخدم إيكو إتش كيه 354518 على نطاق واسع في ناقلات الحركة وملحقات المحرك وصناديق التروس الصناعية الصغيرة وأدوات الطاقة وآلات النسيج والمعدات المكتبية. وسعة الحمل العالية والتصميم الشعاعي الرقيق للغاية يجعلها المحمل الإبري الدوارة المفضل لآليات النقل صغيرة الحجم.
6. متطلبات الصيانة
إعادة التشحيم كل 800-1200 ساعة تشغيل باستخدام شحم NLGI 2 القائم على الليثيوم، وملء 15-25 ٪ من المساحة الداخلية. نظّف بالكيروسين وتجنب المواد الأكالة. التحقق بانتظام من الاهتزاز والضوضاء ودرجة حرارة التشغيل ؛ استبدل المحمل في حالة تلف زيت التشحيم أو تآكل السطح.
7. ملاحظات التثبيت
تأكد من أن ثقب المسكن نظيف ونقي مع تحمل H7. استخدم مكبس لتثبيت الكوب الخارجي بالتساوي دون طرقه. ويجب ألا يتجاوز تحمل محاذاة المحور 0.02 مم. بعد التركيب، قم بالتدوير يدويا للتحقق من سلاسة التشغيل ؛ درجة حرارة التشغيل العادية ≤ 70 درجة مئوية. ارتد معدات واقية أثناء التركيب لتجنب تلف المكونات.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI/TORRNGTON
لا.	HK354518 آي كيو
النوع	Needle Roller and Cage Assembly
الجزء الداخلي (د) مم	35
(D) ملم خارجي	45
العرض (B) مم	18
الوزن/كغ
رمز EAN
