Nk30x42x20mm فونكين

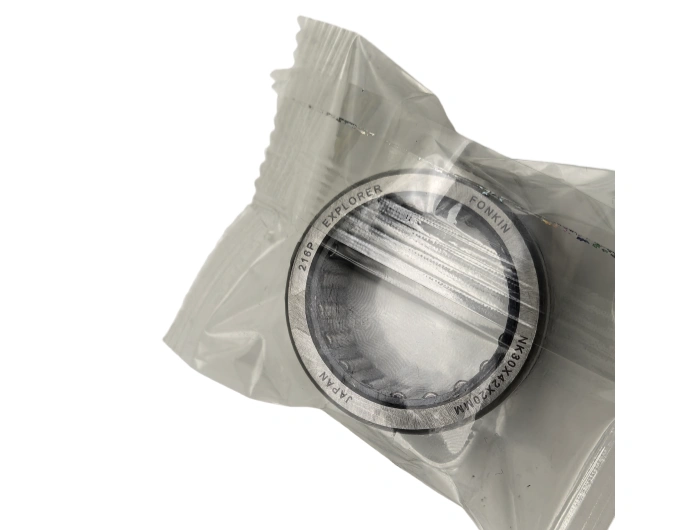

الإبرة بكرة وقفص تجميع NK30X42X20MM فونكين

FONKIN NK30X42X20 هو محرك إبرة أسطواني ذو حلقة دقيقة تم تصميمها هندسيًا للحصول على سعة حمل شعاعية عالية، وتركيب مضغوط، وتشغيل ثابت في المساحات الضيقة. يتوافق هذا المحمل مع ISO 1206 و GB/T 309، ويقدم أداء ثابت للماكينات الصناعية، والأتمتة، وأنظمة نقل الحركة، محسنة للتجمعات الميكانيكية عالية الحمل ذات المساحة المقيدة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FONKIN NK30X42X20 هو محرك إبرة أسطواني ذو حلقة دقيقة تم تصميمها هندسيًا للحصول على سعة حمل شعاعية عالية، وتركيب مضغوط، وتشغيل ثابت في المساحات الضيقة. يتوافق هذا المحمل مع ISO 1206 و GB/T 309، ويقدم أداء ثابت للماكينات الصناعية، والأتمتة، وأنظمة نقل الحركة، محسنة للتجمعات الميكانيكية عالية الحمل ذات المساحة المقيدة.
الأبعاد الرئيسية (معيار
Bore (d): 30 ملم ؛ القطر الخارجي: 42 مم ؛ العرض (C): 20 مم ؛ الشظية (دقيقة): 1 ملم ؛ درجة التسامح: صفر (1) ؛ الحمولة الشعاعية الدينامية (Cr): 28.5 كيلونيوتن ؛ الحمولة الشعاعية الساكنة: 57.2 كيلونيوتن ؛ سرعة الحدّ (الشحم): 000 6 دورة في الدقيقة ؛ الوزن: 0.16 كجم.
مواصفات المواد
الحلقة الخارجية والدحارات الإبرية: GCr15 (100Cr6/AISI 52100) التي تحمل الصلب، والصلابة 60-64 A/HRC/، ومقاومة عالية للبلى وقوة إجهاد التدحرج. القفص: ختم فولاذ منخفض الكربون، توجيه دقيق، احتكاك منخفض، تشغيل مستقر. تتميز جميع المكونات بطبقة أكسيدية مقاومة للتآكل من أجل تحسين المتانة.
عملية التصنيع الأساسية
يعمل التزييف الدقيق على تنقية بنية الحبوب من أجل السلامة الميكانيكية. جهاز التحكم عن بعد الدوران يضمن اتساق الأبعاد. يحقق التصلب والتخفيف الصلابة والصلابة المستهدفة. ينتج الطحن والتشطيب الفائق خشونة مضمار السباق Ra ≤ 0.2 ميكرومتر للحد من الاحتكاك وإطالة العمر. يضمن التجميع الآلي وفحص الأبعاد والتخليص بنسبة 100 في المائة الامتثال.
مدة الخدمة
تحت شروط ISO 281 القياسية (40 ٪ حمل، 3000 دورة في الدقيقة، التشحيم المناسب)، يقدر العمر ≥ 7000 ساعة. العوامل الرئيسية: نظافة الشحوم، المحاذاة، التحكم في التلوث، درجة حرارة التشغيل، واستقرار الحمل.
التطبيقات والصناعات
مناسب لصناديق التروس، المضخات، الضواغط، خطوط التشغيل الآلي، الآلات، وأجهزة نقل الحركة في السيارات. مثالي لأدوات الآلات وآلات السيارات والأمتة والنسيج والتغليف بسبب كثافة الحمل العالية والغلاف الشعاعي الصغير والأداء الموثوق ضد عدم المحاذاة.
الصيانة
التشحيم: شحم الليثيوم المركب NLGI2، يملأ 30-40 ٪ من الحجم الحر ؛ إعادة التشحيم كل 500-700 ساعة. الحفاظ على الأسطح نظيفة ومغلقة. افحص الاهتزاز ودرجة الحرارة والضوضاء شهريًا استبدلها عند السخونة الزائدة أو الصوت غير الطبيعي أو الخلوص الزائد
التركيب
تنظيف العمود والمبيت ؛ تحقق من الأبعاد والصلابة. اضغط الحلقة الخارجية بشكل متساو باستخدام أداة هيدروليكية ؛ تجنب الاصطدام. صلابة العمود ≥ 58 A/HRC/، خشونة Ra ≤ 0.8 ميكرومتر. محاذاة TIR ≤ 0.02 مم. بعد التركيب، قم بالتدوير يدويًا للتأكد من التشغيل السلس ؛ اختبار تشغيل لمدة ساعة ومراقبة درجة الحرارة. FONKIN NK30X42X20 هو محمل إبرة اسطواني موثوق به للآلات صغيرة ذات الحمل العالي، توازن الدقة، المتانة، وكفاءة التكلفة للبيئات الصناعية الصعبة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI/TORRNGTON
لا.	NK30X42X20M فونكين
النوع	Needle Roller and Cage Assembly
الجزء الداخلي (د) مم	30
(D) ملم خارجي	42
العرض (B) مم	20
الوزن/كغ	0.07
