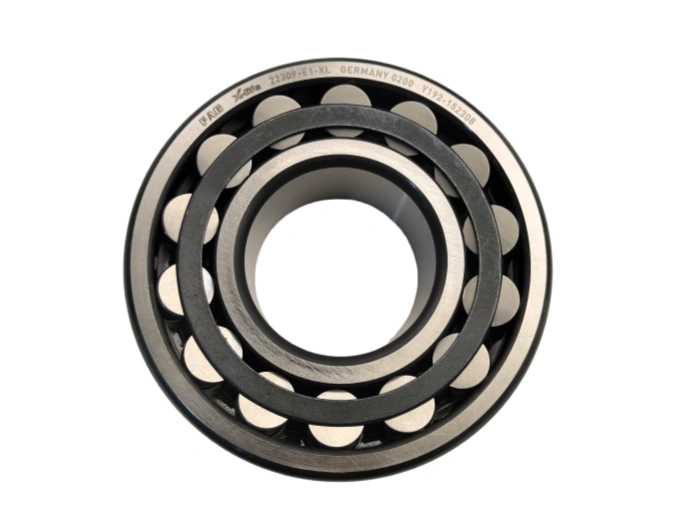

حاملة أسطوانات كروية 22309-E1-XL FAG.

FAG 22309-E1-XL (مجموعة شيفلر) (بالإنجليزية: FAG 22309-E1-XL) هي أسطوانة كروية ذاتية المحاذاة من سلسلة X-لايف. وبفضل تصميمه الهندسي الداخلي المحسن E1، والقفص الفولاذي المصلب، والإعدادات الجانبية المحسنة للبكرات، فإنه يوفر سعة حمل شعاعية/محورية استثنائية، وتعويض فائق عن عدم المحاذاة، وعمر خدمة ممتد للآلات الصناعية للخدمة الشاقة تحت أحمال الصدمات والاهتزازات.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG 22309-E1-XL (مجموعة شيفلر) (بالإنجليزية: FAG 22309-E1-XL) هي أسطوانة كروية ذاتية المحاذاة من سلسلة X-لايف. وبفضل تصميمه الهندسي الداخلي المحسن E1، والقفص الفولاذي المصلب، والإعدادات الجانبية المحسنة للبكرات، فإنه يوفر سعة حمل شعاعية/محورية استثنائية، وتعويض فائق عن عدم المحاذاة، وعمر خدمة ممتد للآلات الصناعية للخدمة الشاقة تحت أحمال الصدمات والاهتزازات.
1. معلمات الأبعاد (المعيار 492 و 635-2
- التجويف (د): 45 ملم (التحمل: -0.010/+0 ملم، ISO P0/ABEC 1)
- القطر الخارجي (D): 100 ملم (تحمل: 0/+0.022 ملم)
- العرض (B): 36 ملم (التحمل: ±0.05 ملم)
- الحلاقة (دقيقة): 1.5 مم
- الوزن: 1.4 كجم
- تقدير الحمل الديناميكي (Cr): 187 كيلو نيوتن
- معدل الحمل الساكن (C0r): 183 كيلو نيوتن
- سرعة الحدّ (الشحم): 6,700 دورة في الدقيقة
- الخلوص نصف القطري: عادي (CN: 0.008-0.020 مم)
- البنية: ثنائية الصف، ذاتية المحاذاة، النوع المفتوح
- الفئة الدقيقة: ISO P0 (الدقة القياسية)
2. مواصفة المواد
- الحلقات الداخلية والخارجية والبكرات: 100Cr6 (GCr15/SUJ2/AISI 52100) الصلب الحامل لكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ ممتاز قوة تعب التدحرج، مقاومة التآكل، وثبات الأبعاد.
- القفص: فولاذ مقوى (SPHC). تصميم ذو قطعتين موجه بالحلقة مع جيوب محسنة لتحقيق الثبات العالي السرعة وتوزيع الأحمال.
- السطح: معالجة أكسيد الأسود المضاد للتآكل ؛ يعزز الحماية من الصدأ في البيئات الصناعية.
3. عملية التصنيع الأساسية
- التزييف الساخن الدقيق: تدفق الحبوب المحكومة لضمان سلامة حمل الحمل القصوى.
- الدوران باستخدام مركز التحكم الرقمي: دقة الأبعاد ≤ 0.005 مم، المطابقة الهندسية الدقيقة.
- المعالجة الحرارية بالتفريغ: بنية مارتنستية موحدة، الحد الأدنى من التشوه، صلابة ثابتة.
- الطحن الجانبي: مسار السباق الكروي (Ra ≤ 0.16 ميكرومتر) للحصول على الاتصال الأمثل.
- التشطيب الفائقة: الصقل (Ra ≤ 0.05 ميكرومتر) للأسطح الناعمة للغاية، وانخفاض الاحتكاك، والتآكل.
- التجميع الآلي: 100 ٪ الأبعاد، والخلوص، وفحص الضوضاء وفقا لمعايير FAG.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 8000-10000 ساعة (ISO 281:2007 ؛ 60 ٪ حمل Cr، 1500 دورة في الدقيقة، NLGI 2 EP الشحم).
- العوامل الرئيسية: التلوث بالتزييت، درجة الحرارة (-30 درجة مئوية إلى +120 درجة مئوية)، عدم المحاذاة، صلابة العمود (≥58 درجة مئوية)، وجودة التركيب.
5. التطبيقات والصناعات
- معدات التعدين: كسارات، شاشات اهتزازية (حمل مرتفع، مقاومة للصدمات، ضبط ذاتي).
- آلات البناء: خلاطات خرسانة، ومخفضات حفارات (تعويض عدم الاتساق، والمتانة).
- صناديق التروس الصناعية: محركات الناقلات، مخفضات السرعة (سعة الحمل الشعاعية/المحورية).
- الآلات الزراعية: الحاصدات، الجرارات (مقاومة الغبار، أداء الأحمال الثقيلة).
- المضخات والمراوح: مضخات الطرد المركزي، المراوح الصناعية (تخميد الاهتزاز، العمر الطويل).
6. الصيانة والتشحيم
- زيت التشحيم: FAG Arcanol حمل 220 شحم مركب الليثيوم (NLGI 2) أو زيت ISO VG 150 EP.
- فترة التجعيد: 200-500 1 ساعة ؛ ستمائة ساعة في الغبار والرطوبة
- كمية الشحم: 28-32 غرام (30-35 ٪ مساحة داخلية حرة).
- الفحص: كل 500 ساعة ؛ فحص درجة الحرارة (أقل من 90 درجة مئوية) والضوضاء والاهتزاز والتسرب.
7. إرشادات التثبيت
- قبل التركيب: عمود نظيف/مبيت (Ra ≤ 1.6 ميكرومتر) ؛ افحص للتأكد من عدم وجود نتوءات أو تآكل أو أبعاد.
- التركيب: المكبس الهيدروليكي (120 كيلو نيوتن كحد أقصى) أو التسخين بالتحريض (80-90 درجة مئوية) ؛ تجنب الاصطدام في مضمار السباق
- المحاذاة: عدم المحاذاة الزاوية ≤ 1.5 درجة (تصميم المحاذاة الذاتية) ؛ الانصراف الشعاعي ≤ 0.005 مم.
- التثبيت: عزم ربط صامولة القفل: 120-140 نيوتن/متر (مسامير من الدرجة 8.8) ؛ شدّ موحد.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 35 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	22309-E1-XL FAG.
النوع	شوكة كروية
الجزء الداخلي (د) مم	45
(D) ملم خارجي	100
العرض (B) مم	36
الوزن/كغ	1.3
رمز EAN	4026677 806697.
