Sb22209-W33-Yss Mcgill

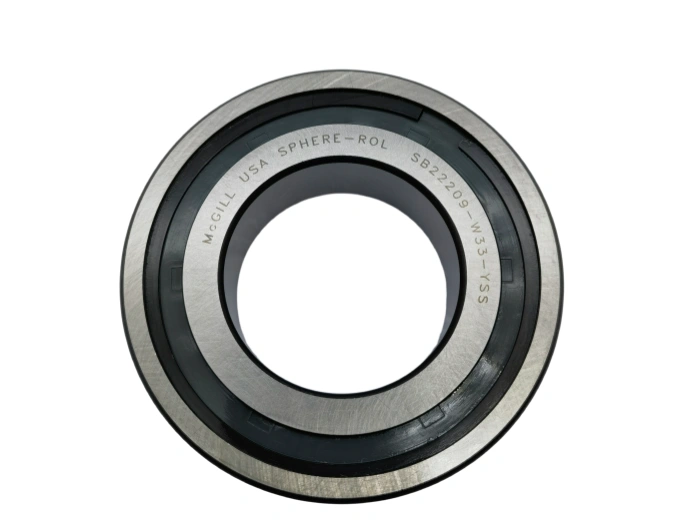

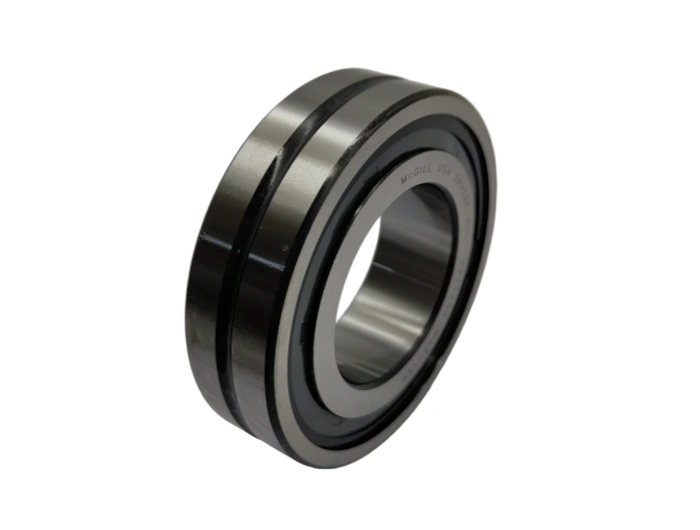

حاملة اسطوانات كروية SB22209-W33-YSS MCILL

MCGILL SB22209-W33-YSS هو حامل أسطوانات كروية مختومة من سلسلة SPHERE-ROL® الشهيرة، تم تصميمها هندسيا لسعة التحميل الثقيل الاستثنائية، وتعويض عدم التوافق الفائق، والأداء الموثوق في البيئات الصناعية القاسية. تم تصميم هذا المحمل في توافق تام مع معايير ISO 12240-1 و ABMA، ودمج هذا المحمل منع التسرب المتقدم، والهندسة الداخلية المحسنة، والمواد عالية الجودة، مما يجعله الاختيار الأول للآلات الدوارة للخدمة الشاقة التي تتطلب موثوقية لا مثيل لها.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

MCGILL SB22209-W33-YSS هو حامل أسطوانات كروية مختومة من سلسلة SPHERE-ROL® الشهيرة، تم تصميمها هندسيا لسعة التحميل الثقيل الاستثنائية، وتعويض عدم التوافق الفائق، والأداء الموثوق في البيئات الصناعية القاسية. تم تصميم هذا المحمل في توافق تام مع معايير ISO 12240-1 و ABMA، ودمج هذا المحمل منع التسرب المتقدم، والهندسة الداخلية المحسنة، والمواد عالية الجودة، مما يجعله الاختيار الأول للآلات الدوارة للخدمة الشاقة التي تتطلب موثوقية لا مثيل لها.
معلمات الأبعاد (معيار
الثقب (د): 45 مم ؛ القطر الخارجي (D): 85 ملم ؛ العرض (B): 23 مم ؛ الحد الأدنى لنصف قطر الشطوف (دقيقة): 1 مم ؛ درجة التسامح: صفر (1) ؛ الحمولة الشعاعية الدينامية (Cr): 79.7 كيلونيوتن ؛ الحمولة الشعاعية الساكنة: 78.7 كيلونيوتن ؛ سرعة الحدّ (الشحم): 800 3 دورة في الدقيقة ؛ الوزن: 0.59 كغم ؛ التفاوت في تحمل المحاذاة: درجة واحدة ؛ مجهز بأخدود تشحيم W33 و 3 فتحات زيت.
مواصفة المواد
- الحلقة الداخلية/الخارجية ؛ البكرات: AISI 52100 (100Cr6/GCr15) الصلب الحامل للكروم عالي الكربون، والصلابة 61-65 A/HRC/، وتوفير قوة إجلال استثنائية للتدحرج، ومقاومة التآكل، وثبات الأبعاد.
- القفص: الصلب الكربوني العالي الجودة (JIS S45C)، الذي يتخذ شكل دقيق لتوجيه الأسطوانة بشكل مستقر وخفض الاحتكاك.
- السدادة: سدادة مطاطية من نوع لامبدا NBR مزدوجة الجانب، مما يوفر استبعدادا ممتازا للأتربة والرطوبة والملوثات.
عملية التصنيع الأساسية
- التزييف الساخن: يهذب هيكل الحبوب لتعزيز السلامة الميكانيكية ومقاومة الحمل.
- التشغيل الآلي الدقيق CNC: يضمن الالتزام الصارم بالتحمل البعدي.
- المعالجة الحرارية بالتفريغ: تحقق صلابة موحدة، وتقليل التشوه، وتحسين الصلابة.
- التجليخ الدقيق والتشطيبات الفائقة: خشونة المضمار Ra ≤ 0.2 ميكرومتر، وتحسين تشكيل غشاء التشحيم والحد من الضوضاء.
- التجميع الآلي وفحص 100 ٪: يتحقق من الخلوص وأداء الختم والنقاء الدوراني.
مدة الخدمة
تحت شروط ISO 281 القياسية (40 ٪ حمل مقنن، 2500 دورة في الدقيقة، التشحيم المناسب)، العمر ≥ 7500 ساعة. العوامل المؤثرة الرئيسية: نظافة زيت التشحيم، درجة حرارة التشغيل (-30 درجة مئوية إلى 150 درجة مئوية)، عدم محاذاة العمود، والتلوث الخارجي.
التطبيقات والصناعات
مثالي للناقلات، الكسارات، الخلاطات، الآلات الزراعية، الشاشات المهتزة، المراوح، والمضخات. تخدم التعدين والبناء والزراعة والصلب والصناعات التحويلية العامة. كما أن محاذاتها الفائقة (حتى درجة واحدة)، وسعة الحمل العالية، والانسداد القوي تجعله يتكيف بشكل مثالي مع أحمال الصدمات الثقيلة والظروف القاسية والمتربة.
الصيانة
- التشحيم: مركب الليثيوم NLGI 2 أو شحم الضغط الشديد، يملأ 30-40 في المائة من الفراغات الداخلية ؛ إعادة التشحيم عبر فتحات W33 كل 1-200 1 ساعة.
- الفحص: الفحص الشهري للضوضاء والاهتزاز غير العادي (أكثر من 2.5 ملم/ثانية) ودرجة الحرارة (أكثر من 80 درجة مئوية).
- النظافة: المحافظة على سلامة الختم ؛ منع دخول الجسيمات الكاشطة.
التركيب
1. الإعداد: تنظيف العمود/المبيت ؛ التحقق من صلابة العمود ≥55 وخشونة Ra ≤1.6 ميكرومتر.
2. التثبيت: استخدم مكبس ميكانيكي أو هيدروليكي للتركيب المتساوي ؛ تجنب الاصطدام.
3. المحاذاة: نفاد المؤشر الكلي ≤0.02 مم ؛ استخدام ميزات التشحيم W33 بعد التركيب.
4. بعد التركيب: أدر المفتاح يدويًا للتأكد من سلاسة التشغيل ؛ إجراء اختبار لمدة ساعة ورصد درجة الحرارة.
MCGILL SB22209-W33-YSS هو محمل أسطواني كروي محكم الإغلاق عالي الأداء للماكينات الصناعية ذات الخدمة الشاقة، ويوفر متانة استثنائية، ومحاذاة ذاتية، وصيانة منخفضة للبيئات التشغيلية الأكثر صعوبة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	SB22209-W33-YSS MCLI
النوع	شوكة كروية
الجزء الداخلي (د) مم	45
(D) ملم خارجي	85
العرض (B) مم	23
الوزن/كغ	0.59
رمز EAN	0726166003142
