22319-E1-Xl-T41d Fag.

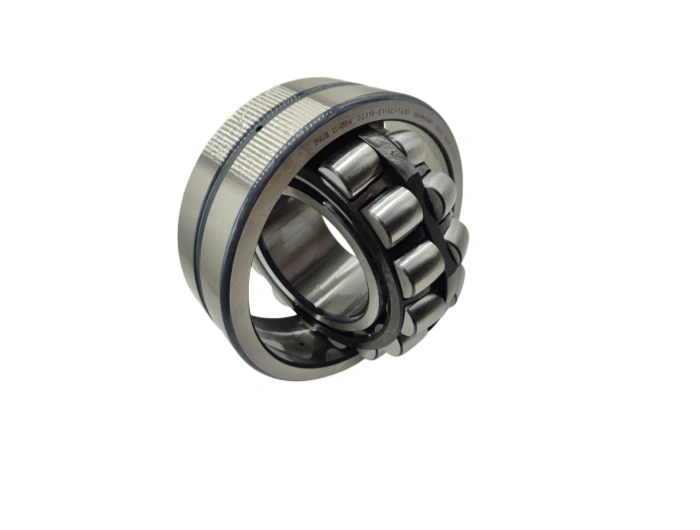

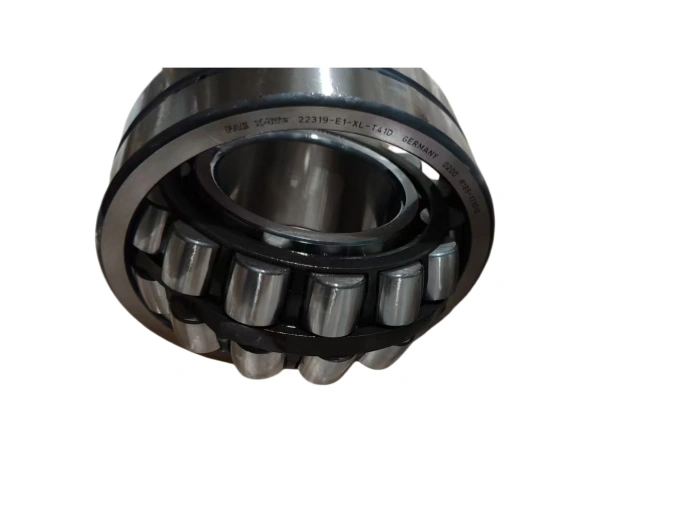

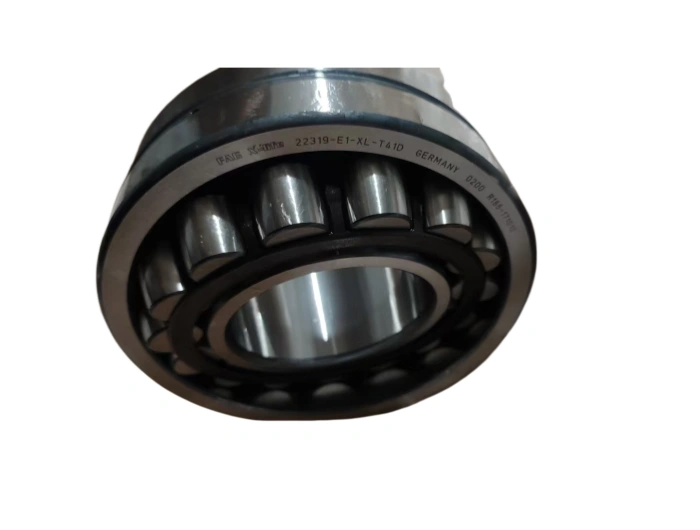

حاملة أسطوانات كروية 22319-E1-XL-T41D FAG.

FAG 22319-E1-XL-T41D (بالإنجليزية: FAG 22319-E1-XL-T41D) هو حامل أسطوانات كروية ذو صف مزدوج تم تصميمه خصيصًا لآلات الاهتزاز ذات الخدمة الشاقة، حيث يدمج التصميم ذو الأداء العالي للمحرك X مع طلاء Durotect® CK (T41D) للحصول على المتانة الفائقة، وسعة الحمل، ومدة الخدمة الطويلة. ويتوافق هذا المحمل المصنوع من طراز شيفلر مع معايير ISO 15310، مما يوفر أداءً متفوقاً في البيئات الصناعية الصعبة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG 22319-E1-XL-T41D (بالإنجليزية: FAG 22319-E1-XL-T41D) هو حامل أسطوانات كروية ذو صف مزدوج تم تصميمه خصيصًا لآلات الاهتزاز ذات الخدمة الشاقة، حيث يدمج التصميم ذو الأداء العالي للمحرك X مع طلاء Durotect® CK (T41D) للحصول على المتانة الفائقة، وسعة الحمل، ومدة الخدمة الطويلة. ويتوافق هذا المحمل المصنوع من طراز شيفلر مع معايير ISO 15310، مما يوفر أداءً متفوقاً في البيئات الصناعية الصعبة.
1. قياس البعد الدقيق
- قطر التجويف (د): 95 مم
- القطر الخارجي (D): 200 مم
- العرض (ب): 67 مم
- زاوية نصف القطر الدنيا (r): 3 مم
- فئة التسامح: الفئة 0 (الدقة القياسية لمعيار
- الخلوص القطري الداخلي: C4 (أكبر من C3، محسن للاهتزاز)
- معدل الحمل الثابت (C -كلوريد): 700 كيلونيوتن
- التصنيف الديناميكي للحمل (C): 670 كيلو نيوتن
- سرعة الحد: 3000 دورة في الدقيقة
- الوزن: 9.69 كجم
2. مواصفات المواد الممتازة
- الحلقات الداخلية/الخارجية والعناصر المتدحرجة: 100Cr6 (AISI 52100) حامل الصلب -الصلابة 60-64 A/HRC/، مقاومة عالية للبلى، قوة تعب ممتازة، وثبات الأبعاد.
- طلاء الحلقة الداخلية: Durotect® CK (T41D) -خصائص منخفضة الاحتكاك ومضادة للتآكل ومضادة للنوبات، مما يعزز موثوقية التصاعد.
- القفص: ألواح فولاذية مقواة سطحيًا (مختومة) -صلابة عالية، مقاومة للصدمات، توجيه ثابت للبكرة في حالة الاهتزاز الشديد.
3. عملية التصنيع المتقدمة
1. التشكيل الساخن: التشكيل الدقيق للحلقات/البكرات لهيكل الحبوب المكررة والسلامة الهيكلية العالية.
2. CNC Turing: Automated rough machining to tight dimensional pre-tolerances (باللغة الإنجليزية).
3. المعالجة الحرارية: الإخماد/التهدئة المحكومة لتحقيق الصلابة 60-64 HRC ومقاومة التعب المثلى.
4. الطحن: الطحن الدقيق المتعدد المراحل (قنوات الأسلاك، الثقوب، القطر الخارجي) من أجل الدقة الهندسية والتشطيب السطحي (Ra ≤ 0.4 ميكرومتر).
5. تشطيب فائق: تشطيب فائق في مضمار السباق لتقليل الاحتكاك، وتحسين الاحتفاظ بزيت التشحيم، والعمر الطويل.
6. الطلاء: استخدام Durotect® CK على الجوف الداخلي عن طريق الترسيب المتقدم.
7. التجميع والفحص: تجميع تلقائي مع 100 ٪ من الأبعاد والخلوص واختبار الاهتزاز.
4. خدمة الحياة والمتانة
- العمر القياسي (ISO 281): ≥ 10000 ساعة أقل من 50 ٪ من الحمولة المقدرة، 1500 دورة في الدقيقة، والتشحيم المناسب.
- مزايا X-الحياة: عمر أطول بنسبة 30-50 ٪ مقابل محامل 22319 القياسية بسبب الهندسة الداخلية الأمثل.
- عوامل الحياة الرئيسية: التشحيم النظافة، والتحكم في التلوث، ودقة التركيب، ودرجة حرارة التشغيل، وشدة الاهتزاز.
5. Target Applications & Industries (باللغة الإنجليزية)
- التطبيقات الأولية: شاشات اهتزاز، بكرات الطرق، منشار الإطارات، الكسارات، التغذية، والآلات الاهتزازية الثقيلة.
- الصناعات الأساسية: التعدين والبناء والمعالجة الكلية والأسمنت والهندسة الثقيلة.
- المبرر الملائم: تصميم ذاتي المحاذاة (يصل إلى 0.15 درجة تعويض عدم المحاذاة) وخلوص C4 وسعة حمل عالية ومقاومة اهتزاز تناسب أحمال الصدمات الثقيلة والإجهاد الديناميكي المستمر.
6. متطلبات الصيانة
- التشحيم: شحم مركب الليثيوم (NLGI 2) ؛ الامتلاء الأولي: 30-40% من المساحة الداخلية. إعادة التشحيم كل 500-800 ساعة تشغيل.
- النظافة: مبيت محكم الغلق ؛ زيت تشحيم المرشح ؛ منع دخول الغبار/الرطوبة.
- التفتيش: فحص شهري للاهتزاز/درجة الحرارة ؛ التفكيك كل ثلاثة أشهر لفحص تآكل/تلف مضمار السباق.
- الشذوذ: الإغلاق الفوري للضوضاء أو ارتفاع درجة الحرارة (أكثر من 95 درجة مئوية) أو الاهتزاز المفرط.
7. إرشادات التثبيت
- الإعداد: تنظيف العمود/المبيت ؛ التحقق من الأبعاد ؛ التحقق من عدم وجود تلف ؛ حرارة الحلقة الداخلية 80-100 درجة مئوية (الحث) للتركيب.
- العملية: اضغط الحلقة الداخلية لتثبيتها ؛ تجنب الطرق ؛ ضمان التركيز.
- المحاذاة: نفاد مجموع المؤشرات ≤ 0.02 مم ؛ استخدام أدوات محاذاة دقيقة.
- عزم الدوران: عزم صامولة القفل: 450-500 N·m (حسب أيزو 16047).
- التركيب اللاحق: أدر يدويًا للتشغيل السلس ؛ التحقق من درجة الحرارة/الاهتزاز بعد ساعة واحدة من التشغيل.
- السلامة: معدات الوقاية الشخصية ؛ قطعة عمل آمنة ؛ اتبع بروتوكولات السلامة الحرارية.
تعتبر FAG 22319-E1-XL-T41D الحامل الكروي النهائي للتطبيقات الاهتزازية، ودمج التميز الهندسي الألماني، وأداء X-الحياة، والحماية Durotect® CK لتوفير موثوقية وطول عمر لا مثيل له في العمليات الصناعية للخدمة الشاقة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	22319-E1-XL-T41D FAG.
النوع	شوكة كروية
الجزء الداخلي (د) مم	95
(D) ملم خارجي	200
العرض (B) مم	67
الوزن/كغ	٩ -٣٣
رمز EAN	4012802173734
