23122-2cs5/vt143 Skf

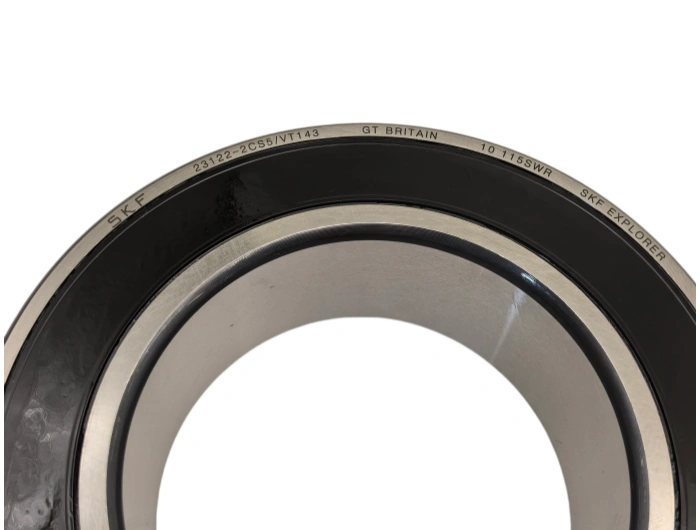

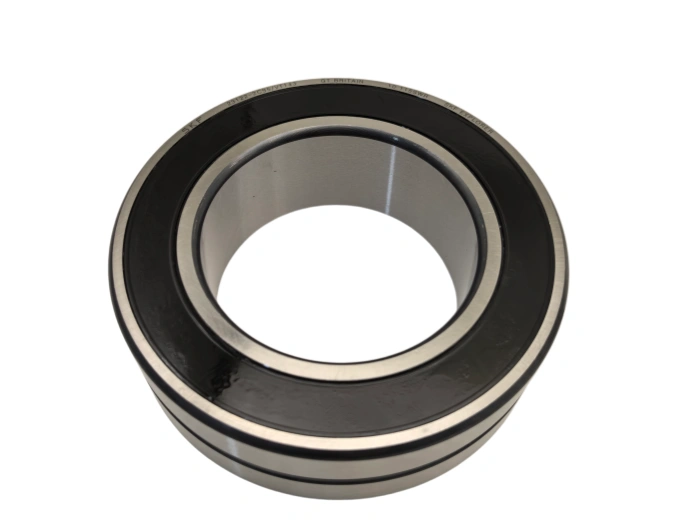

كروية حاملة أسطوانات 23122-2CS5/VT143 SKF.

SKF 23122-2CS5/VT143 الصف المزدوج الكروي محمل الاسطوانة: Bore d=110 ملم، القطر الخارجي D=180 ملم، العرض الكلي B=69 ملم، نصف قطر شرائح R= 2 ملم. تعتمد درجة التحمل الصناعي القياسية P0 ؛ تحمّل أبعاد القطر 0/-0.022 ملم، تحمّل الحلقات الخارجية 0/-0.026 ملم. مزودة بأختام مطاطية ذات جانبين من طراز CS5 تعمل بالخدمة الشاقة لمقاومة قوية للملاط والغبار والرطوبة. تسمح معالجة تثبيت الحرارة VT143 باحتجاز الحجم الثابت تحت حرارة عالية مستدامة، مع قدرة ذاتية المحاذاة مدمج ±1.5 درجة لتعويض عدم محاذاة تركيب العمود.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

ورقة البيانات التقنية: 23122-2CS5/VT143 SKF محمل كروي محكم الغلق

1. المواصفات الأبعاد (معيار 15 محمل التدوير)
SKF 23122-2CS5/VT143 الصف المزدوج الكروي محمل الاسطوانة: Bore d=110 ملم، القطر الخارجي D=180 ملم، العرض الكلي B=69 ملم، نصف قطر شرائح R= 2 ملم. تعتمد درجة التحمل الصناعي القياسية P0 ؛ تحمّل أبعاد القطر 0/-0.022 ملم، تحمّل الحلقات الخارجية 0/-0.026 ملم. مزودة بأختام مطاطية ذات جانبين من طراز CS5 تعمل بالخدمة الشاقة لمقاومة قوية للملاط والغبار والرطوبة. تسمح معالجة تثبيت الحرارة VT143 باحتجاز الحجم الثابت تحت حرارة عالية مستدامة، مع قدرة ذاتية المحاذاة مدمج ±1.5 درجة لتعويض عدم محاذاة تركيب العمود.
2. Material Composition & Mechanical Performance (باللغة الإنجليزية)
الحلقة الداخلية والحلقة الخارجية والبكرات الكروية: فولاذ يحمل مقاوم 100Cr6 مكرر، ويصل إلى HRC 60-64، ويتميز بمقاومة التعب عند التلامس ومقاومة التآكل الكاشطة. يفصل القفص النحاسي الصلب بالآلات CuZn40Pb2 البكرات بشكل موحد، ويقاوم درجة الحرارة العالية والتشوه الاهتزازي المستمر. تعتمد شفة ختم CS5 على فلوروبر FKM المتين، ومقاومة فائقة للحرارة والتوافق مع الشحوم المعقدة عالية الحرارة. VT143 الاعتدال الخاص يلغي الإجهاد الداخلي المتبقي لتجنب الزحف الحراري في ظل عملية طويلة الأمد عالية الحمل.
3. عمليات التصنيع الأساسية
1. يعمل التزييف الساخن المغلق على تحسين توزيع الحبوب المعدنية وإزالة عيوب الصب الداخلية.
2. يضمن اللف الصلب باستخدام تقنية التحكم الرقمي الدقة الثابتة في الأبعاد الفارغة.
3. معالجة حرارية مخصصة للتثبيت باستخدام VT143 مع إخماد معياري وتبريد منخفض الحرارة.
4. Ra ≤0.02 ميكرومتر.
5. يقلل التذبذب فائق التشطيب من معامل الاحتكاك وتشغيل الضوضاء. جميع العمليات تمتثل لمعايير التصنيع العالمية SKF و ISO 3290.
4. أداء فترة الخدمة
الحمل الشعاعي الديناميكي Cr=465 كيلونيوتن، معدل الحمل الساكن C0r=582 كيلونيوتن، محسوبة بحسب أيزو 281:2019. في ظروف التشغيل القياسية (الحمولة الشعاعية ≤ 0.3Cr، ودرجة حرارة التشغيل -20 درجة مئوية إلى 155 درجة مئوية، وإغلاق CS5 السليم والتزييت الكافي)، يصل عمر الخدمة الإسمي L10 إلى أكثر من 36000 ساعة عمل. وتشمل العوامل الأساسية المقيدة للحياة عدم انتظام العمود الشديد، والحمل الزائد المتكرر للصدمات، وفشل السدادة مما يؤدي إلى تلوث الجسيمات، وكربونات الشحوم تحت الحرارة المفرطة.
5. حقول التطبيقات الصناعية
SKF 23122-2CS5/VT143 المحمل الكروي ذاتي المحاذاة المحكم يستهدف معدات الحمل الثقيل التي تعمل في بيئات قاسية متربة ورطبة وعالية الحرارة. الصناعات الرئيسية: معدات سحق التعدين، وبطارات إنتاج الأسمنت، وخطوط الصب المعدنية المستمرة، وآلات البناء الثقيلة، وناقلات السوائب للموانئ، ومعدات التجهيز الزراعي الكبيرة. هيكله ذاتي المحاذاة يعوض انحراف التركيب، في حين أن الأختام الثقيلة CS5 تمتد إلى حد كبير فترات التشحيم في مواقع العمل الملوثة.
6. معايير الصيانة الروتينية
دورة التشحيم: كل 90 ساعة عمل في المواقع المتربة ذات الحرارة العالية ؛ 280 ساعة للورش النظيفة ذات الحرارة المعتدلة. زيت التشحيم الموصى به: شحم مركب الليثيوم EP3 عالي الحرارة، يملأ 30-40 ٪ من التجويف الداخلي للمحمل. القيام شهريا بتنظيف الهواء المضغوط لإزالة ملاط السطح والغبار ؛ المعاينات المنتظمة للأغلفة القديمة والبكرة وتدهور الشحم. الاهتزاز غير الطبيعي المستمر أو ارتفاع درجة الحرارة فوق 40 درجة مئوية يتطلب فحص التفكيك الفوري.
7. إرشادات التثبيت
قبل التركيب: نظف العمود ومقاعد التثبيت بالكامل، وإزالة النتوءات والحطام المعدني. التركيب: تركيب التجهيزات الحرارية لمجموعة الحلقة الداخلية ؛ تجنب الاصطدام المباشر بالمطرقة على مكونات الحلقة والسدادة الخارجية خطأ في محورية العمود تحت التحكم في مستوى يقل عن 0.03 مم ؛ عزم ربط صامولة القفل 290-330 نيوتن/متر. بعد التركيب اختبار عدم تحميل لمدة 30 دقيقة لمراقبة درجة حرارة التشغيل والاهتزاز. ارتدي قفازات مقاومة للحرارة أثناء التثبيت الساخن لمنع حرق أو خدش أسطح إحكام المحمل.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	23122-2CS5/VT143 SKF.
النوع	شوكة كروية
الجزء الداخلي (د) مم	110
(D) ملم خارجي	180
العرض (B) مم	56
الوزن/كغ	5.51
رمز EAN	7316573 402855.
