23220-2rs/vt143 Skf

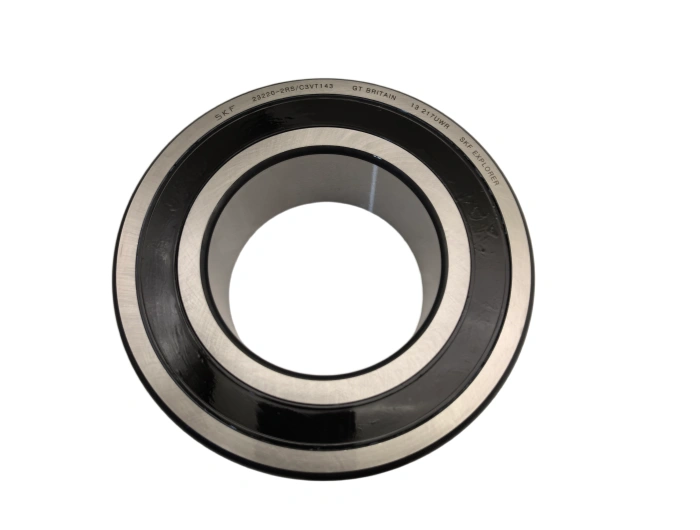

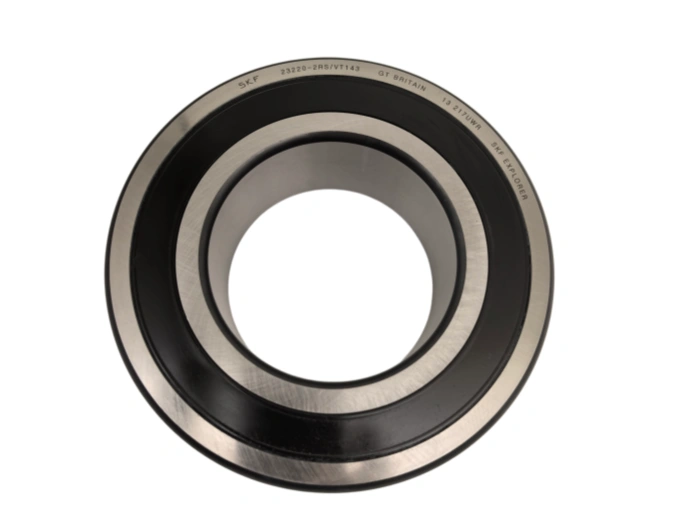

حاملة دوارة كروية 23220-2RS/VT143 SKF.

SKF 23220-2RS/VT143 الصف المزدوج الكروي محمل الاسطوانة: Bore d=100 ملم، القطر الخارجي D=180 ملم، العرض الإجمالي B=60 ملم، نصف قطر شرائح R= 2 ملم. درجة P0 القياسية للمعدات الصناعية الثقيلة ؛ تحمل القطر 0.0/-0.020 ملم، تحمل القطر الخارجي 0./-0.025 ملم. مزودة بسدادات مطاطية ثنائية الجوانب لعزل الغبار والرطوبة. يمكن معالجة استقرار الحرارة VT143 من الأداء المستقر في ظل تشغيل مستمر بدرجة حرارة عالية، مع قدرة محاذاة ذاتية تصل إلى ±1.5 درجة لتعويض عدم محاذاة العمود.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

ورقة البيانات التقنية: 23220-2RS/VT143 SKF محمل لفة كروية

1. مواصفات الأبعاد (معيار
SKF 23220-2RS/VT143 الصف المزدوج الكروي محمل الاسطوانة: Bore d=100 ملم، القطر الخارجي D=180 ملم، العرض الإجمالي B=60 ملم، نصف قطر شرائح R= 2 ملم. درجة P0 القياسية للمعدات الصناعية الثقيلة ؛ تحمل القطر 0.0/-0.020 ملم، تحمل القطر الخارجي 0./-0.025 ملم. مزودة بسدادات مطاطية ثنائية الجوانب لعزل الغبار والرطوبة. يمكن معالجة استقرار الحرارة VT143 من الأداء المستقر في ظل تشغيل مستمر بدرجة حرارة عالية، مع قدرة محاذاة ذاتية تصل إلى ±1.5 درجة لتعويض عدم محاذاة العمود.
2. Material Composition & Mechanical Performance (باللغة الإنجليزية)
حلقة داخلية، حلقة خارجية وبكرات كروية: فولاذ يحمل الكروم بقوة 100 كروم 6، مكرر بالتفريغ، A/HRC/59-63، قوة كلل تلامس عالية ومقاومة للبلى. يفصل القفص الصلب النحاسي الآلي (CuZn40Pb2) البكرات بالتساوي، ويقاوم درجة الحرارة العالية وتشوه الاهتزاز. مادة شفة ختم 2RS هي مطاط نيتريل NBR، توافق زيت ممتاز وأداء مضاد للشيخوخة. التعتدال الخاص VT143 يلغي الإجهاد المتبقي، ومنع زحف الأبعاد تحت الحمل الحراري على المدى الطويل.
3. عمليات التصنيع الأساسية
1. التشكيل الساخن المغلق لصقل الحبوب المعدنية الداخلية والقضاء على التجاويف الانكماشية.
2. جهاز التحكم الرقمي يتحول بقوة للتحكم في تناسق الأبعاد الفارغ.
3. تم تخصيص VT143 لتثبيت الحرارة بالإضافة إلى تبريد معياري لتثبيت البنية المجهرية.
4. الطحن الدقيق لمسار السباق والدبابة، خشونة السطح Ra ≤0.02 ميكرومتر.
5. التشطيب للحد من الاحتكاك والتشغيل الضوضاء. جميع وصلات الإنتاج تمتثل لمعايير التصنيع العالمية SKF ISO 3290.
4. أداء فترة الخدمة
معدل الحمل الديناميكي Cr=442 كيلونيوتن، معدل الحمل الساكن C0r=540 كيلونيوتن، محسوبة بحسب أيزو 281:2019. في ظل ظروف العمل القياسية: حمولة شعاعية ≤ 0.3Cr، درجة حرارة التشغيل -20~ 150℃، حماية كاملة من الغلق والتشحيم الكافي، عمر الخدمة الاسمي L10 يتجاوز 35,000 ساعة عمل. العوامل الرئيسية المقيدة للحياة: عدم المحاذاة الشديد، تأثير الحمل الزائد، فشل مانع التسرب الذي يسبب التلوث، وكربونات التشحيم في درجات الحرارة العالية.
5. حقول التطبيقات الصناعية
وتستهدف الأسطوانة الكروية ذات المحاذاة الذاتية المحكم 23220-2RS/VT143 معدات الحمل الثقيل مع ضعف المحاذاة وارتفاع مخاطر درجات الحرارة. الصناعات الأساسية: كسارات التعدين، وأسطوانات دعم قمائن الأسمنت، وطواحين الدحرجة المعدنية، وآلات البناء الثقيلة، وأسطوانات نقل الموانئ، والحصادات الزراعية الكبيرة. هيكل ذاتي المحاذاة يعوض انحراف التركيب، في حين أن التصميم 2RS محكمة الإغلاق يتجنب الصيانة المتكررة في بيئات العمل القاسية المتربة.
6. معايير الصيانة الروتينية
دورة التشحيم: كل 100 ساعة تشغيل للمواقع المتربة ذات الحرارة العالية ؛ 300 ساعة للورش النظيفة ذات الحرارة المنخفضة المتوسط الموصى به: شحوم مركب الليثيوم EP3 عالي الحرارة، يملأ 30%-40% من المساحة الداخلية للحمل. القيام شهريا بتنظيف الهواء المضغوط لإزالة الغبار من السطح ؛ افحص تقادم السدادة، وبكرة سطح الأسطوانة، وتصلب الشحم. الاهتزاز غير الطبيعي المستمر أو ارتفاع درجة الحرارة أكثر من 40℃فوق المحيط يتطلب تفتيش الفك الفوري.
7. إرشادات التثبيت
قبل التركيب: نظف العمود والمبيت، وإزالة النتوءات والحطام المعدني. التركيب: الحلقة الداخلية الحرارية للتركيب الساخن، وتجنب ضرب المطرقة المباشرة على الحلقة الخارجية. خطأ التوازي في العمود تم التحكم فيه بأقل من 0.03 مم ؛ عزم ربط صامولة القفل 280-320 نيوتن/متر. بعد التركيب: تشغيل اختبار عدم تحميل لمدة 30 دقيقة للتحقق من درجة الحرارة والاهتزاز. ارتداء قفازات مقاومة للحرارة أثناء التجهيزات الساخنة لمنع تلف الحروق وخدوش السطح.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	23220-2RS/VT143 SKF.
النوع	شوكة كروية
الجزء الداخلي (د) مم	100
(D) ملم خارجي	180
العرض (B) مم	60.3
الوزن/كغ	6.579
رمز EAN	7316576 193231.
