3386/3320 تيمكين

المحامل المدولبة 3386/3320 تيمكين

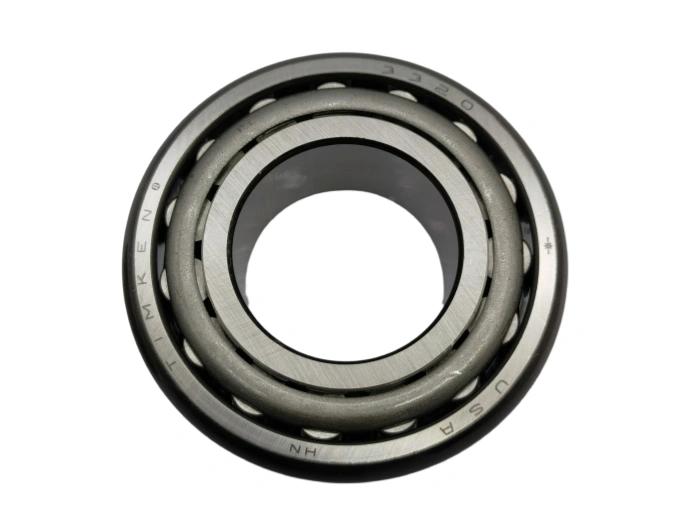

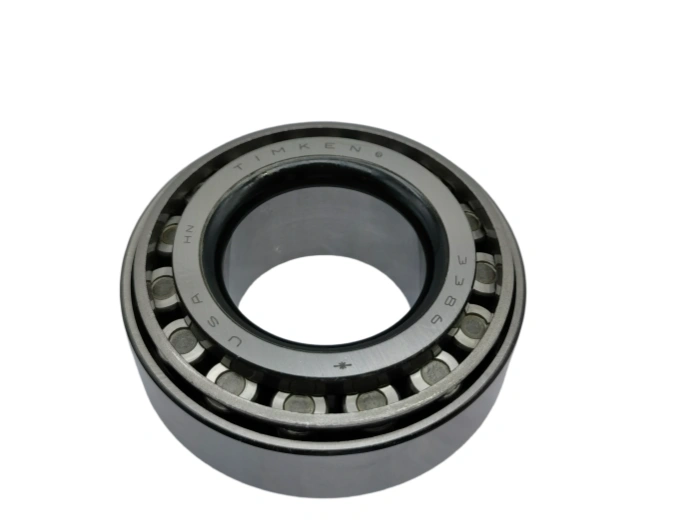

(ديسمبر 2018) تيمكين 3386/3320 (بالإنجليزية: TIMKEN 3386/3320) هو محرك أسطواني مستدقة ذو صف واحد عالي الأداء تم هندسته لنقل الأحمال الدائرية والمحورية الثقيلة معًا، مما يوفر صلابة استثنائية، ومقاومة للتآكل، وعمر خدمة ممتد لأنظمة نقل الحركة الصناعية والسيارات ذات الخدمة الشاقة. يتوافق مع معايير أيزو 492 و ANSI/AFBMA 12، وهذا الحامل يضمن دقة التركيب، واستقرار التشغيل، والأداء الموثوق في البيئات القاسية.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

(ديسمبر 2018) تيمكين 3386/3320 (بالإنجليزية: TIMKEN 3386/3320) هو محرك أسطواني مستدقة ذو صف واحد عالي الأداء تم هندسته لنقل الأحمال الدائرية والمحورية الثقيلة معًا، مما يوفر صلابة استثنائية، ومقاومة للتآكل، وعمر خدمة ممتد لأنظمة نقل الحركة الصناعية والسيارات ذات الخدمة الشاقة. يتوافق مع معايير أيزو 492 و ANSI/AFBMA 12، وهذا الحامل يضمن دقة التركيب، واستقرار التشغيل، والأداء الموثوق في البيئات القاسية.
أبعاد وتسامح
الثقب (د): 39.688 ملم ؛ القطر الخارجي (D): 80.167 ملم ؛ العرض الإجمالي (T): 29.370 ملليمتر ؛ عرض المخروط (B): 30.391 ملليمتر ؛ عرض الكأس (C): 23.813 ملليمتر ؛ الشمام (عارضة ثنائيات عارضة): 3.30 ملليمتر ؛ نصف قطر المخروط الخلفي: 0.80 مم ؛ فئة التسامح: المعيار ISO العادي (P0) ؛ الوزن: 0.65 كلغ ؛ التصنيف الشعاعي الدينامي (C90): 29.8 كيلونيوتن ؛ التصنيف الشعاعي الساكن (C0): 129 كيلو نيوتن.
مواصفة المواد
المخاريط (الحلقة الداخلية)، الكأس (الحلقة الخارجية)، والبكرات: AISI 52100 (SUJ2) الصلب الحامل للكروم عالي الكربون، والصلابة A/HRC/60-64، مما يوفر قوة كلل عالية لتلامس الدحرجة، ومقاومة ممتازة للتآكل، وثبات فائق الأبعاد. القفص: فولاذ مختوم للتوجيه القوي للبكرة، وسعة حمل عالية، وثبات حراري في ظل الأحمال الثقيلة.
عمليات التصنيع الأساسية
ينقح التشكيل الساخن هيكل الحبوب لتعزيز الصلابة ؛ دوران دقيق باستخدام تقنية التحكم الرقمي يضمن تناسقاً شبه تام للشكل ؛ توفر المعالجة الحرارية بالتفريغ صلابة موحدة وأقل تشوه ؛ ضوابط دقيقة في الطحن في مسارات السباق وهندسة البكرة ؛ ويقلل التشطيب الفائق من خشونة السطح إلى را ≤ 0.02 ميكرومتر، مما يحسن الاحتفاظ بمواد التشحيم ويقلل من الاحتكاك.
مدة الخدمة
مدة التقدير الأساسي محسوبة حسب المعيار ISO 281:2007 ؛ في ظروف التزييت والنظافة القياسية، يبلغ العمر الطبقي لللتر ≥ 4500 ساعة عند الحمل المقرر. عوامل الحياة الرئيسية: جودة التشحيم، التحكم في التلوث، دقة المحاذاة، إعداد التحميل المسبق، ودرجة حرارة التشغيل.
التطبيقات والصناعات
تستخدم على نطاق واسع في محاور السيارات، محاور المركبات التجارية، آلات البناء، المعدات الزراعية، صناديق التروس الصناعية، ومكونات السكك الحديدية. تصميمه القابل للفصل، وسعة الحمل العالية، والقدرة على تحمل الأحمال المشتركة يجعلها مثالية للتطبيقات الثقيلة المعرضة للصدمات والاهتزاز.
متطلبات الصيانة
فحص كل 000 1 ساعة تشغيل ؛ تزييت باستخدام شحم مركب الليثيوم الممتاز لتيمكن ؛ ملء 30 في المائة إلى 50 في المائة من الحيز الحر الداخلي ؛ التنظيف باستخدام قطعة قماش خالية من النسالة ومذيب بترولي التحقق من عدم وجود ضوضاء أو حرارة أو تسرب غير عادي استبدال في حالة حدوث انسداد في مضمار السباق أو تشوه في القفص أو خلوص مفرط.
تعليمات الصعود
تنظيف أسطح الاتصال والتحقق من الأبعاد ؛ استخدام التسخين الحثي لتركيب المخاريط (الحد الأقصى). 120 درجة مئوية) ؛ خطأ في المحاذاة ≤ 0.01 مم/م ؛ اتباع حمل محوري مسبق محدد وعزم المثبت ؛ اختبار ما بعد التركيب التصفية الشعاعية وارتفاع درجة الحرارة ≤ 40 درجة مئوية ؛ ارتداء قفازات مقاومة للحرارة وتجنب تأثير الحمل.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	3386/3320 تيمكين
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	39.68
(D) ملم خارجي	80.16
العرض (B) مم	29.37
الوزن/كغ	0.65
