32056-X-Xl Fag.

المحامل المدحرجة 32056-X-XL FAG.

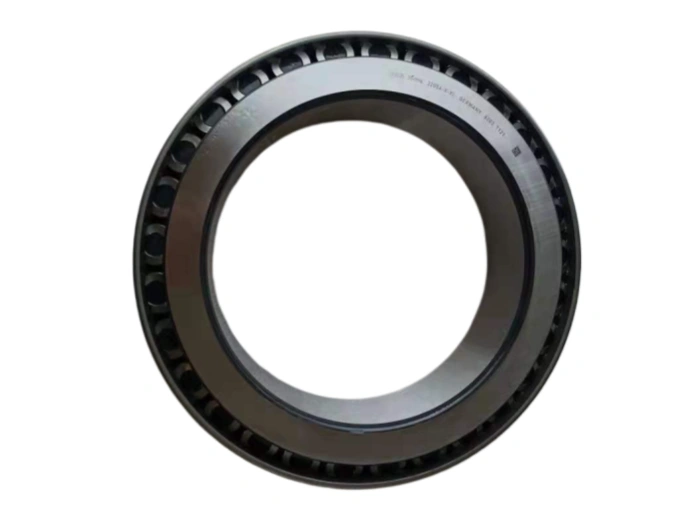

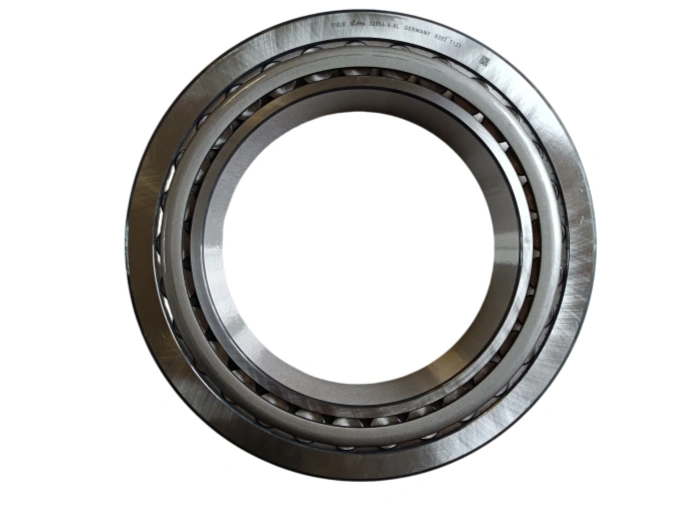

FAG 32056-X-XL (بالإنجليزية: FAG 32056-X-XL) هو محمل أسطواني مستدق ذو صف واحد عالي الأداء من مجموعة شيفلر، يتميز بتقنية X-الحياة الفائقة لتعزيز سعة الحمل ومدة الخدمة. تم تصميم هذا المحمل القابل للفصل وفقًا لمعايير DIN ISO 355، وهو يوفر سعة حمل شعاعية ومحورية استثنائية، وصلابة عالية، وتوجيه دقيق للعمود، مما يجعله حلاً مثاليًا للآلات الصناعية للخدمة الشاقة التي تعمل تحت الظروف القاسية.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

FAG 32056-X-XL (بالإنجليزية: FAG 32056-X-XL) هو محمل أسطواني مستدق ذو صف واحد عالي الأداء من مجموعة شيفلر، يتميز بتقنية X-الحياة الفائقة لتعزيز سعة الحمل ومدة الخدمة. تم تصميم هذا المحمل القابل للفصل وفقًا لمعايير DIN ISO 355، وهو يوفر سعة حمل شعاعية ومحورية استثنائية، وصلابة عالية، وتوجيه دقيق للعمود، مما يجعله حلاً مثاليًا للآلات الصناعية للخدمة الشاقة التي تعمل تحت الظروف القاسية.
قياس البعد
Bore (d): 280 مم ؛ القطر الخارجي (D): 420 ملليمتر ؛ العرض (B): 87 مم ؛ قطر الحلقة الداخلية من الأضلاع: 347 مم ؛ الحد الأدنى للشواف (ثاني أكسيد الكربون، ثاني أكسيد الكربون، ثاني أكسيد الكربون): 5 مم/4 مم ؛ درجة التسامح: صفر (1) ؛ الحمولة الدينامية (Cr): 420 1 كيلونيوتن ؛ الحمولة الساكنة: 300 2 كيلونيوتن ؛ سرعة الحدّ (الشحم): 510 1 دورة في الدقيقة ؛ الوزن: 40.5 كجم.
مواصفة المواد
- الحلقات والملفات: AISI 52100 (100Cr6) تحمل الصلب، والصلابة 61-65 HRC، وتوفر قوة إجهاد التدحرج الفائقة، ومقاومة التآكل، وثبات الأبعاد.
- القفص: فولاذ مختوم عالي القوة (JIS S55C)، مصمم بدقة لتوجيه الأسطوانة بشكل مستقر وتقليل الاحتكاك تحت الأحمال الثقيلة.
- السطح: طلاء الأكسيد الأسود يعزز مقاومة التآكل والالتصاق بزيت التشحيم.
عملية التصنيع الأساسية
- التزييف الساخن: يحسّن هيكل الحبوب لتحقيق أقصى تكامل للحمل.
- التشغيل الآلي باستخدام تقنية CNC: يضمن الدقة الدقيقة في الأبعاد والدقة الهندسية.
- المعالجة الحرارية بالتفريغ: توفر صلابة موحدة، والحد الأدنى من التشوه، وصلابة معززة.
- التشطيب الفائقة: خشونة مضمار السباق Ra ≤ 0.2 ميكرومتر، وتحسين التشحيم وتقليل التآكل.
- تحسين حياة إكس (X-life optimization): تقيّم الصورة الجانبية المتقدمة وتعزيز معالجة السطح الحياة بأكثر من 50 ٪ مقارنة بالتصاميم القياسية.
مدة الخدمة
تحت شروط ISO 281 القياسية (40 ٪ حمل مقنن، 1000 دورة في الدقيقة، التشحيم المناسب)، العمر ≥ 9500 ساعة. العوامل الرئيسية: نقاء زيوت التشحيم، ودرجة حرارة التشغيل (-30 درجة مئوية إلى 120 درجة مئوية)، ودقة المحاذاة، والتحكم في التلوث FAG أقل من 120.
التطبيقات والصناعات
مثالي لعلب التروس، طواحين الدحرجة، الكسارات، الناقلات، والآلات الثقيلة. تخدم التعدين، والتعدين، والبناء، والأسمنت، ولب الورق والصناعات الورقية. تتفوق سعة الحمل المشتركة العالية، وعمر التحمل للأشعة السينية، والتوجيه المحوري الصلب في أحمال الصدمات الثقيلة والبيئات القاسية.
الصيانة
- التشحيم: شحم مركب الليثيوم (NLGI 2 EP)، يملأ 30-40 في المائة من المساحة الداخلية ؛ تتجدد كل 1،200-1،500 ساعة.
- الفحص: فحص الاهتزاز الشهري (أقل من 2.8 مم/ث) ودرجة الحرارة (أقل من 85 درجة مئوية).
- النظافة: المحافظة على سلامة الختم ؛ منع دخول الجسيمات الكاشطة.
التركيب
1. الإعداد: تنظيف العمود/المبيت ؛ التحقق من الصلابة ≥55 وخشونة Ra ≤1.6 ميكرومتر.
2. التثبيت: استخدام المكبس الهيدروليكي أو التسخين بالتحريض (أقل من 120 درجة مئوية) ؛ تجنب الطرق المباشرة.
3. المحاذاة: الانتحاء الشعاعي ≤0.03 مم ؛ ضبط الخلوص الداخلي وفقًا لمواصفات
4. ما بعد التركيب: اختبار التشغيل لمدة ساعتين ؛ تأكد من الدوران السلس ودرجة الحرارة المستقرة.
FAG 32056-X-XL هو محمل أسطواني مستدق ذو مستوى أعلى للتطبيقات الصناعية للخدمة الشاقة، ويوفر موثوقية لا مثيل لها، وسعة حمل، ومدة خدمة في ظروف التشغيل الأكثر صعوبة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	32056-X-XL FAG.
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	280
(D) ملم خارجي	420
العرض (B) مم	87
الوزن/كغ	40.5
رمز EAN	4054369349115
