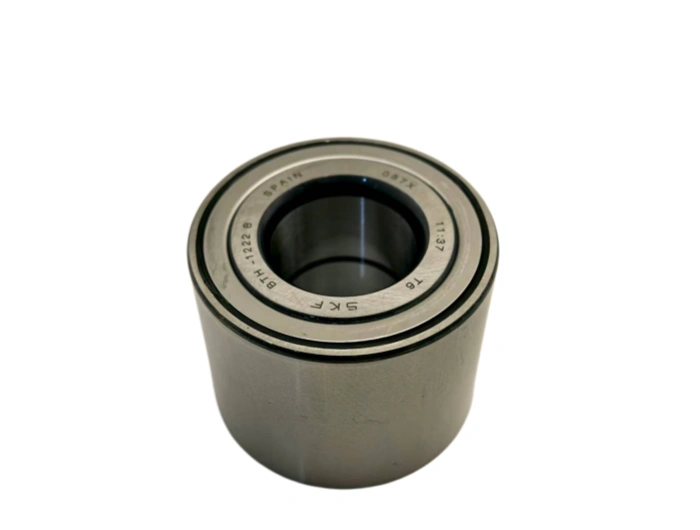

المحامل الدوارة المدببة BTH-1222B SKF.

إن SKF BTH-1222B هو عبارة عن كرة أخدودية عميقة ذات صف واحد صممها SKF من أجل التطبيقات الصناعية والسيارات عالية الدقة والحمل. وبفضل تحسينه للحصول على سعة حمل شعاعية استثنائية، واحتكاك منخفض، وفترة خدمة ممتدة، يوفر هذا المحمل أداءً يمكن الاعتماد عليه في المساحات المضغوطة، مما يجعله الاختيار الأفضل لأنظمة نقل الحركة وأنظمة نقل الحركة التي تتطلب الكثير.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

إن SKF BTH-1222B هو عبارة عن كرة أخدودية عميقة ذات صف واحد صممها SKF من أجل التطبيقات الصناعية والسيارات عالية الدقة والحمل. وبفضل تحسينه للحصول على سعة حمل شعاعية استثنائية، واحتكاك منخفض، وفترة خدمة ممتدة، يوفر هذا المحمل أداءً يمكن الاعتماد عليه في المساحات المضغوطة، مما يجعله الاختيار الأفضل لأنظمة نقل الحركة وأنظمة نقل الحركة التي تتطلب الكثير.
1. معلمات الأبعاد الدقيقة (معيار
- قطر التجويف (د): 30 مم (تحمل: h5, −0.008/+0 مم)
- القطر الخارجي (D): 62 ملم (تحمل: H6, 0/+0.019 ملم)
- العرض (B): 48 مم (التحمل: ±0.05 مم)
- أبعاد الشامفر (rmin/rmax): 1.0 مم/1.2 مم
- الوزن: 0.709 كجم
- الرتبة الدقيقة: P6 (ISO 492)، الانطلاق الشعاعي ≤ 0.005 مم
- الخلوص الداخلي: CN (عادي, رقم
- معدل الحمل الديناميكي الأساسي (Cr): 42.8 كيلونيوتن
- معدل الحمل الساكن الأساسي (C0r): 31.5 كيلو نيوتن
2. مواصفات المواد الممتازة
- الحلقات الداخلية/الخارجية: صلب عالي الكربون يحمل الكروم 100Cr6 (AISI 52100). الصلابة: 60-64 لجنة حقوق الإنسان ؛ مقاومة ممتازة للتآكل، وقوة التعب، وثبات الأبعاد تحت الأحمال الثقيلة.
- كرات دحرجة: 100Cr6 (AISI 52100) كرات دقيقة الدرجة. صلابة السطح: 61-65 لجنة حقوق الإنسان ؛ توزيع موحد للحمل والحد الأدنى من الاحتكاك الدوراني.
- القفص: الصلب المضغوط (SPCC). صلابة هيكلية عالية، وتوجيه كرة ممتاز، وتشغيل مستقر عند سرعات تصل إلى 5000 دورة في الدقيقة.
3. عملية التصنيع المتقدمة
- التشكيل الساخن: التشكيل الدقيق المغلق لهيكل الحبوب المكررة وتعزيز السلامة الميكانيكية.
- الدوران باستخدام مركز التحكم الرقمي: التشغيل الآلي العالي الدقة الذي يحقق الدقة في الأبعاد ≤ 0.003 مم.
- المعالجة الحرارية: تقسية الفراغ + الاعتدال للحصول على صلابة موحدة، والحد الأدنى من التشوه، وتحسين حياة التعب.
- الطحن: الطحن الدقيق المتعدد المراحل (خشونة مضمار السباق ≤ 0.15 ميكرومتر).
- التشطيب الفائقة: عملية التشحيم الدقيق (Ra ≤ 0.04 ميكرومتر) لممرات السباق والكرات، والحد من الاحتكاك وتعزيز الاحتفاظ بمواد التشحيم.
4. أداء فترة الخدمة
- العمر التقديري القياسي (L10): 10،000-14،000 ساعة تحت شروط ISO 281:2007 (الحمولة الشعاعية 65 ٪ من الكروم، 1،800 دورة في الدقيقة، التشحيم النظيف الشحوم)SKF.
- سرعة الحدّ (الشحم): 500 4 دورة في الدقيقة ؛ (زيت): 5500 دورة في الدقيقة.
- عوامل الحياة الرئيسية: حجم الحمل، وجودة التشحيم، والتلوث، ودرجة حرارة التشغيل (-30 درجة مئوية إلى +120 درجة مئوية)، ودقة محاذاة العمود.
5. Target Applications & Industries (باللغة الإنجليزية)
- السيارات: صناديق تروس ناقل الحركة، مجموعات التروس التفاضلية، أنظمة قيادة المركبات الكهربائية (حمل قطري مرتفع، تصميم صغير).
- صناديق التروس الصناعية: خافضات التروس الحلزونية، محركات النقل (التشغيل المستمر للخدمة الشاقة).
- الآلات الزراعية: ناقلات الحركة بالجرار، محركات الحصاد (البيئات القاسية، تحمل عدم المحاذاة).
- المضخات والضواغط: مضخات الطرد المركزي، ضواغط الهواء (ضوضاء منخفضة، تشغيل عالي السرعة ومستقر).
- مناولة المواد: صناديق تروس الرافعات الشوكية، البكرات الناقلة (مقاومة حمل الصدمات، مدة الخدمة الطويلة).
6. الصيانة والتشحيم
- زيت التشحيم: SKF LGMT 3/Mobilux EP 2 شحم مركب الليثيوم (NLGI 2) أو ISO VG 68-100.
- فترة التجعيد: 800 1 -200 2 ساعة تشغيل ؛ ستمائة ساعة تحت التلوث الشديد
- كمية الشحم: 9-11 غ (30-35 ٪ من المساحة الحرة الداخلية).
- التفتيش: كل 600 ساعة ؛ التحقق من الضوضاء والاهتزاز ودرجة الحرارة (أقل من 75 درجة مئوية) والتسرب ؛ ينظفها بأيثر البترول إذا كانت ملوثة.
7. إرشادات التثبيت
- ما قبل التركيب: تنظيف العمود/المبيت بكحول الإيزوبروبيل ؛ افحص النتوءات، التآكل، ودقة الأبعاد.
- التركيب: سخان الحث (80-100 درجة مئوية) للحلقة الداخلية ؛ المكبس الهيدروليكي (40 كيلو نيوتن كحد أقصى) للحلقة الخارجية ؛ تجنب الطرق المباشرة.
- المحاذاة: عدم المحاذاة الشعاعية ≤ 0.002 مم/100 مم ؛ الانطلاق المحوري ≤ 0.004 مم.
- التثبيت: عزم ربط صامولة القفل: 65-75 نيوتن متر (مسامير من الدرجة 8.8).
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 30 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز للتشغيل السلس.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	BTH-1222B SKF.
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	30
(D) ملم خارجي	62
العرض (B) مم	48
الوزن/كغ	0.7
رمز EAN	7316577695659
