Hr32206j نسك

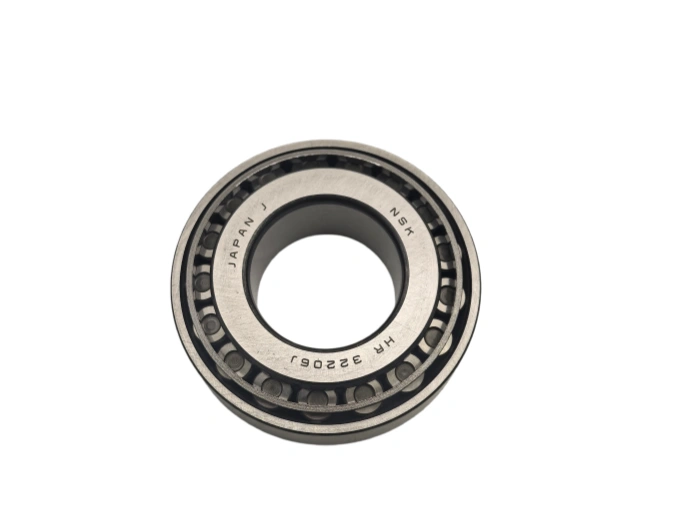

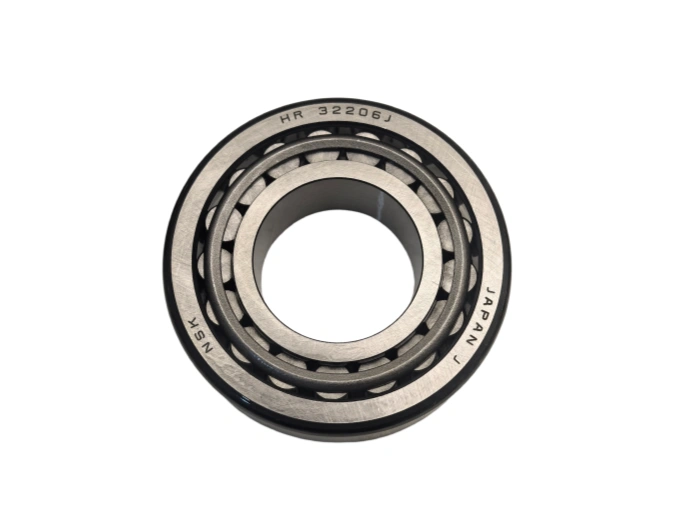

المحامل الدوارة المدببة HR32206J NSK.

إن إس كيه HR32206J (بالإنجليزية: NSK HR32206J) هو محرك أسطواني مستدق ذو صف واحد عالي الأداء من سلسلة HR الفائقة في إن إس كيه، ومصمم خصيصًا لسعة حمل محورية استثنائية مشتركة شعاعية وأحادية الاتجاه. تتميز بدقة معيار أيسو، وهندسة بكرات محسنة، وتصميم هيكلي قوي، فهي توفر متانة وصلابة وموثوقية فائقة لتطبيقات السيارات الزراعية والصناعية التي تتطلب تشغيلا ثابتًا تحت الأحمال الشديدة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

إن إس كي HR32206J (NSK HR32206J) هو محمل أسطواني مستدق ذو صف واحد عالي الأداء من إن إس كيه أند#39 ؛ سلسلة (HR) الممتازة، مصممة لسعة تحميل محورية ثنائية الاتجاه وأحادية الإتجاه تتميز بدقة معيار أيسو، وهندسة بكرات محسنة، وتصميم هيكلي قوي، فهي توفر متانة وصلابة وموثوقية فائقة لتطبيقات السيارات الزراعية والصناعية التي تتطلب تشغيلا ثابتًا تحت الأحمال الشديدة.
1. معايير الأبعاد (ISO 492 & JIS B 1521 Standard) NSK.
- التجويف (د): 30 مم (تحمل: -0.008/+0 مم، P0/ABEC 1)
- القطر الخارجي (D): 62 ملم (تحمل: 0/+0.014 ملم)
- العرض الإجمالي (T): 21.25 ملم ؛ عرض المخروط (B): 20 مم ؛ عرض الكأس (C): 17 مم
- شامفر (Rmin): 1.0 mmNSK.
- الوزن: 0.297 كجم
- تقدير الحمولة الديناميكية (Cr): 52 كيلونيوتن ؛ معدل الحمل الساكن (C0r): 60 كيلو نيوتن
- سرعة الحدّ (الشحم): 000 6 دورة في الدقيقة ؛ (زيت): 8500 دورة في الدقيقة
- زاوية التلامس: ≤17° ؛ الفئة الدقيقة: ISO P0 (الدقة القياسية)
2. مواصفة المواد
- الحلقات الداخلية والخارجية والبكرات: SUJ2 (GCr15/100Cr6/AISI 52100) الصلب الذي يحمل الكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة إجهاد الدحرجة الاستثنائية، ومقاومة التآكل، وثبات الأبعاد تحت الأحمال الثقيلة.
- القفص: الصلب المضغوط (SPCC). تصميم جيب محسن لتوجيه دقيق للبكرة، احتكاك منخفض، وثبات عالي السرعة.
- السطح: معالجة أكسيد الأسود المضاد للتآكل لتعزيز الحماية من الصدأ في البيئات القاسية.
3. عملية التصنيع الأساسية
- التشكيل الدقيق الساخن: تكرير تدفق الحبوب لتحقيق أقصى تكامل هيكلي ومقاومة للحمل.
- الدوران بتقنية CNC: دقة الأبعاد ≤ 0.003 مم، مع ضمان التوافق الهندسي الدقيق.
- المعالجة الحرارية بالتفريغ: بنية مارتنستية موحدة، الحد الأدنى من التشوه، توزيع ثابت للصلابة.
- Profile grinding: Log-convex roller & raceway profiling (Ra ≤ 0.16 μm) للحد من تركيز الإجهاد.
- التشطيب الفائق: عملية الصقل (Ra ≤ 0.05 ميكرومتر) لأسطح التلامس الناعمة للغاية، وتقليل الاحتكاك والتآكل.
- التجميع الآلي: فحص تخليص بأبعاد 100 في المائة، بما يضمن معايير الجودة في NSK.
4. مدة الخدمة
- العمر التقديري القياسي (L10): 8000-10000 ساعة (ISO 281:2007 ؛ 70 ٪ حمولة شعاعية، 1500 دورة في الدقيقة، شحم NLGI 2 نظيف).
- العوامل المؤثرة الرئيسية: التلوث بالتزييت، درجة حرارة التشغيل (-30 درجة مئوية إلى +140 درجة مئوية)، محاذاة التركيب، صلابة العمود (≥58 درجة مئوية)، وضبط الحمل المسبق.
5. التطبيقات والصناعات
- السيارات: محاور عجلات المركبات، والتروس التفاضلية، وأعمدة نقل الحركة (سعة حمل عالية، ودعم محوري أحادي الاتجاه).
- الآلات الزراعية: محاور الجرار، صناديق تروس الحصاد، معدات المزارع (مقاومة حمل الصدمات الثقيلة).
- آلات البناء: مكونات الحفار الصغيرة، وأجزاء خلاط الخرسانة (المتانة في ظل ظروف قاسية).
- صناديق التروس الصناعية: مخفضات السرعة، محركات نقل (التعامل مع الحمولة مجتمعة، الصلابة العالية).
- السكك الحديدية والبحرية: مكونات السكك الحديدية الخفيفة، الآلات المساعدة للسفن (مقاومة التآكل، مدة الخدمة الطويلة).
6. الصيانة والتشحيم
- زيت التشحيم: NSK LG2 شحم الليثيوم المركب (NLGI 2) أو ISO VG 68-100 زيت الترس فائق الضغط.
- فترة التجعيد: 200-500 1 ساعة ؛ 500 ساعة في ظروف غبار/رطوبة ثقيلة.
- كمية الشحم: 4.5-5.0 غ (30-35 ٪ من المساحة الحرة الداخلية).
- الفحص: كل 500 ساعة ؛ التحقق من درجة حرارة التشغيل (أقل من 85 درجة مئوية) والضوضاء والاهتزاز وتسرب زيوت التشحيم.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: مكبس هيدروليكي (بحد أقصى 50 كيلو نيوتن) أو تسخين بالتحريض (80-90 درجة مئوية) ؛ يسمح بتركيب مخروط/كوب منفصل.
- المحاذاة: عدم المحاذاة الزاوي ≤ 2 '(0.03°) ؛ الانطلاق المحوري ≤ 0.005 مم.
- الربط: عزم صمولة القفل: 45 -55 نيوتن/متر (مسامير من الدرجة 8.8) ؛ ضبط التحميل المسبق حسب معيار NSK.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 35 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز للضوضاء غير الطبيعية.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	HR32206J NSK.
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	30
(D) ملم خارجي	62
العرض (B) مم	٢١ -٢٥
الوزن/كغ	0.28
رمز EAN	0029176 001161.
