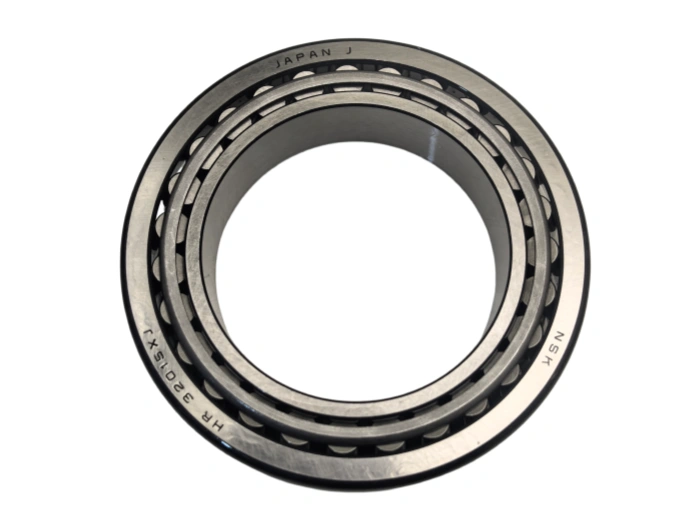

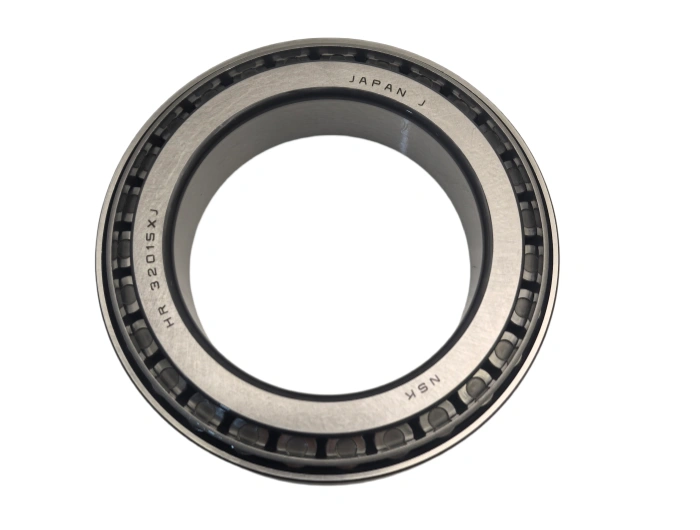

محامل الدحرجة المدببة HR32015XJ NSK.

إن إس كي HR32015XJ (بالإنجليزية: NSK HR32015XJ) هي أسطوانة مستدقة أحادية الصف ذات سعة حمل عالية من سلسلة HR الفائقة في NSK، تم تصميمها مع أبعاد معايير أيسو (XJ) وهندسة سباق محسنة. وهو مصمم للحفاظ على الأحمال المحورية القطرية وأحادية الاتجاه مجتمعة، ويوفر صلابة استثنائية، ومقاومة للتآكل، وفترة خدمة لآلات السيارات ذات الخدمة الشاقة، والصناعية، وآلات التشييد التي تعمل تحت ضغط وتلوث شديدين.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

إن إس كي HR32015XJ (بالإنجليزية: NSK HR32015XJ) هي أسطوانة مستدقة أحادية الصف ذات سعة حمل عالية من سلسلة HR الفائقة في NSK، تم تصميمها مع أبعاد معايير أيسو (XJ) وهندسة سباق محسنة. وهو مصمم للحفاظ على الأحمال المحورية القطرية وأحادية الاتجاه مجتمعة، ويوفر صلابة استثنائية، ومقاومة للتآكل، وفترة خدمة لآلات السيارات ذات الخدمة الشاقة، والصناعية، وآلات التشييد التي تعمل تحت ضغط وتلوث شديدين.
1. معايير الأبعاد (المعيار ISO 492 & JIS B 1521)
- التجويف (د): 75 ملم (تحمل: -0.010/+0 ملم، ISO P0/ABEC 1)
- القطر الخارجي (D): 115 ملم (تحمل: 0/+0.018 ملم)
- العرض (T): 25 ملم (التحمل: ±0.05 ملم)
- الحلق: 1.5 مم
- الوزن: 0.91 كجم
- تقدير الحمل الديناميكي (Cr): 109 كيلو نيوتن
- معدل الحمل الساكن (C0r): 171 كيلو نيوتن
- سرعة الحدّ (الشحم): 000 3 دورة في الدقيقة ؛ 4000 دورة في الدقيقة
- زاوية التلامس: ~15 درجة ؛ الفئة الدقيقة: ISO P0 (الدقة القياسية)
2. مواصفة المواد
- الحلقات الداخلية والخارجية والبكرات: SUJ2 (GCr15/100Cr6/AISI 52100) الصلب الذي يحمل الكروم عالي الكربون. الصلابة: 60-64 لجنة حقوق الإنسان ؛ قوة تعب التدحرج الفائقة، ومقاومة التآكل، وثبات الأبعاد تحت الأحمال الثقيلة.
- القفص: الصلب المضغوط (SPCC). تحسين تصميم الجيب لتوجيه الأسطوانة المستقرة، وانخفاض الاحتكاك، والصلابة الهيكلية العالية.
- السطح: معالجة أكسيد الأسود المضاد للتآكل لتعزيز الحماية من الصدأ في البيئات القاسية.
3. عملية التصنيع الأساسية
- التشكيل الدقيق الساخن: تنقية تدفق الحبوب لتحقيق أقصى قدر من السلامة عند حمل الحمل ومقاومة التأثير.
- الدوران بتقنية CNC: دقة الأبعاد ≤ 0.004 مم، مع ضمان التوافق الهندسي الصارم.
- المعالجة الحرارية بالتفريغ: هيكل مارتنزيت موحد، الحد الأدنى من التشوه، وتوزيع ثابت للصلابة.
- Profile grinding: Log-convex roller & raceway profiling (Ra ≤ 0.16 μm) للحد من تركيز الإجهاد.
- التشطيب الفائق: عملية الصقل (Ra ≤ 0.05 ميكرومتر) لأسطح التلامس الناعمة للغاية، وتقليل الاحتكاك والتآكل.
- التجميع الآلي: فحص الإزالة بأبعاد 100 في المائة، مع الامتثال لمعايير الجودة في NSK.
4. مدة الخدمة
- عمر التصنيف القياسي (L10): 7،000-9،000 ساعة (ISO 281:2007 ؛ 70 ٪ حمولة شعاعية، 1200 دورة في الدقيقة، شحم NLGI 2 EP نظيف).
- العوامل المؤثرة الرئيسية: التلوث بالتزييت، درجة حرارة التشغيل (-30 درجة مئوية إلى +120 درجة مئوية)، محاذاة التركيب، صلابة العمود (≥58 درجة مئوية)، وضبط الحمل المسبق.
5. التطبيقات والصناعات
- السيارات: محاور عجلات الشاحنات، تروس تفاضلية، أعمدة نقل الحركة (سعة حمل عالية، دعم محوري).
- آلات البناء: مكونات الحفارة، صناديق تروس خلاطة الخرسانة، آليات الرافعة (مقاومة حمل الصدمات).
- صناديق التروس الصناعية: مخفضات السرعة للخدمة الشاقة، محركات النقل (الجمع بين مناولة الحمل والصلابة).
- الآلات الزراعية: محاور الجرار، صناديق تروس الحصاد (المتانة في ظروف متربة).
- السكك الحديدية: مكونات مركبات السكك الحديدية الخفيفة، أنظمة السكك الحديدية المساعدة (مقاومة الاهتزاز، العمر الطويل).
6. الصيانة والتشحيم
- زيت التشحيم: NSK LG2 شحم مركب الليثيوم (NLGI 2) أو ISO VG 100-150 زيت ترس الضغط الشديد.
- فترة التجعيد: من 000 1 إلى 200 1 ساعة ؛ خمسمائة ساعة في الغبار والرطوبة الثقيلة.
- كمية الشحم: 12-15 غرام (30-35 ٪ من المساحة الحرة الداخلية).
- الفحص: كل 500 ساعة ؛ فحص درجة الحرارة (أقل من 85 درجة مئوية) والضوضاء والاهتزاز وتسرب زيوت التشحيم.
7. إرشادات التثبيت
- قبل التركيب: تنظيف العمود/المبيت حتى ≤ 1.6 ميكرومتر ؛ افحص للتأكد من وجود نتوءات أو تآكل أو دقة في الأبعاد.
- التركيب: مكبس هيدروليكي (بحد أقصى 100 كيلو نيوتن) أو تسخين بالتحريض (80-90 درجة مئوية) ؛ مخروط/كوب تثبيت منفصل.
- المحاذاة: عدم المحاذاة الزاوي ≤ 2 '(0.03°) ؛ الانطلاق المحوري ≤ 0.006 مم.
- التثبيت: عزم ربط صامولة القفل: 85-95 نيوتن/متر (مسامير من الدرجة 8.8) ؛ تحميل مسبق لكل معيار NSK.
- ما بعد التركيب: فحص الدوران اليدوي ؛ ارتفاع درجة الحرارة أقل من 35 درجة مئوية فوق المحيط ؛ اختبار الاهتزاز.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	HR32015XJ NSK.
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	75
(D) ملم خارجي	115
العرض (B) مم	25
الوزن/كغ	0.9
رمز EAN	0029176 022982.
