35220 فونكين

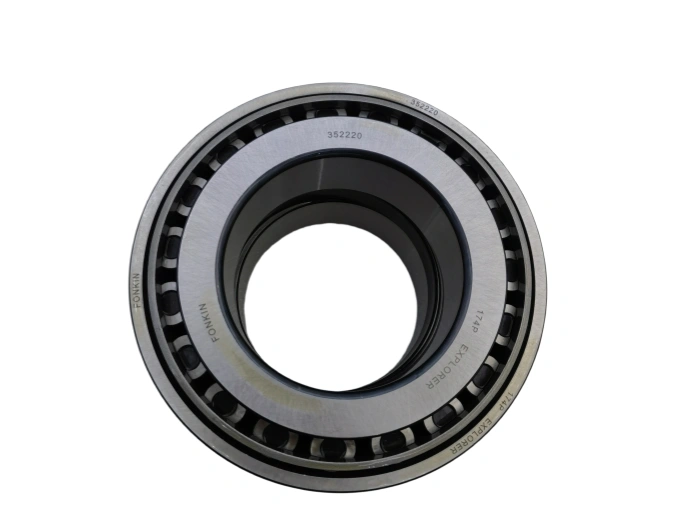

المحامل الاسطوانية المدببة الصف المزدوج 35220 FONKIN

فونكين 35220 هو محمل أسطواني مستدق عالي الأداء، صُمم خصيصًا ليتحمل الأحمال الكعرية والمحورية الثقيلة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

فونكين 35220 هو محمل أسطواني مستدق عالي الأداء، صُمم خصيصًا ليتحمل الأحمال الكعرية والمحورية الثقيلة.
1. بارامترات الأبعاد التفصيلية: وفقاً لمعايير المحامل الدولية والوطنية، يبلغ قطر المحمل الداخلي 100 مم وقطره الخارجي 180 مم وعرضه 107 مم. ويكون الحد الأدنى لحجم الشطف (r بعشر أعشار لكتور) هو 2.5 مم، والوزن الأحادي هو 10.7 كجم. درجة تحملها هي P0 (ISO 492)، مع تحمل القطر الداخلي/الخارجي من IT6 وتحمل العرض من IT7. معدل الحمل الديناميكي الأساسي هو 345kN ومعدل الحمل الثابت الأساسي هو 480kN والسرعة المرجعية (التشحيم) هو 2200r/دقيقة وسرعة الحد (تشحيم الزيت) هو 3000r/دقيقة، مناسبة لسيناريوهات العمل متوسطة السرعة.
2. وصف مواد محددة: تصنع الحلقة الداخلية والحلقة الخارجية والمسطحة من الفولاذ الحامل للكروم العالي الكربون (AISI 52100/GCr15)، وتنقح باستخدام تكنولوجيا تفريغ الهواء للحد من المشتملات غير المعدنية. بعد المعالجة بالحرارة الدقيقة، تصل صلابته إلى 61-65، حيث تتميز بمقاومة ممتازة للتآكل، وقوة تعب عالية ودقة ثابتة في الأبعاد تحت التحميل الدوري على المدى الطويل. يتم تصنيع المثبت من الصلب المضغوط (SPCC)، مع مقاومة جيدة للصدمات ومقاومة للتآكل، مما يضمن توجيه ثابت للبكرة وتقليل الاحتكاك أثناء التشغيل عالي الحمل.
3. تقنية المعالجة الأساسية(1) عمليات التصنيع الرئيسية تتبع معايير الجودة الصارمة للفونكن: التزييف المغلق (يضمن كثافة البنية الداخلية والألياف المعدنية المستمرة)، دوران CNC (يحقق Ra ≤ 0.3 ميكرومتر خشونة السطح)، المعالجة الحرارية في الغلاف الجوي المحكم (غلاف النيتروجين -الهيدروجين الجوي لتجنب الأكسدة وإزالة الكربون)، دقة الطحن والتشحيم الفائقة (يقلل Ra ≤ 0.04 ميكرومتر). يتم تصنيع مسارات السباق المستدقة في الصف المزدوج بدقة لضمان الاتصال الأمثل بين البكرات وممرات السباق، وتعزيز كفاءة حمل الحمل والاستقرار التشغيلي.
4. مدة الخدمة: في ظل ظروف العمل القياسية (1800 ر/دقيقة، الحمل الشعاعي 120 كيلو نيوتن، التشحيم المناسب والبيئة النظيفة)، يبلغ العمر الأساسي المقدر لمعيار L الممتاز (موثوقية بنسبة 90 في المائة) 000 24 ساعة تشغيل، محسوبة وفقاً للمعيار ISO 281:2007. وتشمل العوامل المؤثرة الرئيسية نوعية التشحيم، ومستوى التلوث، ودقة التركيب، وحجم الحمل ؛ يمكن أن يقلل التزييت غير الكافي أو التآكل المفرط من عمر الخدمة بنسبة 30-45 ٪.
5. تطبيقات السيناريوهات والصناعات(أ) تستخدم على نطاق واسع في القطاعات الصناعية الثقيلة، بما في ذلك الآلات الهندسية، والتعدين، والتعدين، ومعامل الدحروجة، ومعدات السكك الحديدية. وتشمل التطبيقات النموذجية صناديق تروس الخدمة الشاقة، ومعدات طاحونة الدحرجة، والكسارات، ونظم النقل، ومحاور مركبات السكك الحديدية. وهو مناسب لهذه السيناريوهات بسبب هيكله ذي الصفين المزدوج (قدرة حمل عالية)، وتصميمه المستدقة (قاوبته على التكيف مع الأحمال المشتركة)، ومادته المتينة، وتكيفه مع ظروف العمل الشاقة، والشديدة التصادم، والغبار.
6. متطلبات الصيانة الأساسيةدورة الصيانة هي 2000 ساعة تشغيل. التشحيم: يستخدم شحم قائم على الليثيوم (NLGI 2) أو زيت ترس الضغط الشديد (ISO VG 68)، وتبلغ كمية الملء 15-25 في المائة من المساحة الخالية في المحمل ؛ إعادة التشحيم كل 1500-2000 ساعة. التنظيف: التنظيف بالكيروسين النظيف ؛ تجنب المنظفات المسببة للتآكل. الفحص المنتظم: التحقق من عدم وجود ضوضاء غير عادية وارتفاع درجة الحرارة وتسرب الشحم ؛ استبدل مادة التشحيم إذا تدهورت، وتأكد من عدم وجود الأسطوانة أو مضمار السباق إذا زاد الاهتزاز.
7. احتياطات التركيب: قبل التركيب: حافظ على نظافة المنطقة، وإزالة النتوءات من العمود/المبيت، وتأكد من خشونة سطح التركيب (Ra ≤ 0.8 ميكرومتر) ودقة الأبعاد. التركيب: ضع غشاء زيتي رقيق، واضغط بالتساوي على الحلقة الداخلية (دون النقر)، وضمان تحمل المحورية ≤ 0.02 مم، وزاوية الميل ≤ 1.5' ؛ لتجنب الاتصال الضعيف. عزم التثبيت: 140-170N·m لمسامير مقعد المحمل. بعد التركيب: أدر يدوياً لفحص التشويش ؛ درجة الحرارة ≤ 72 ℃بعد 30 دقيقة. السلامة: ارتداء قفازات/نظارات واقية، واستخدام أدوات رفع متخصصة.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	35220 فونكين
النوع	المحامل الدوارة المدببة
الجزء الداخلي (د) مم	100
(D) ملم خارجي	180
العرض (B) مم	107
الوزن/كغ	10.7
