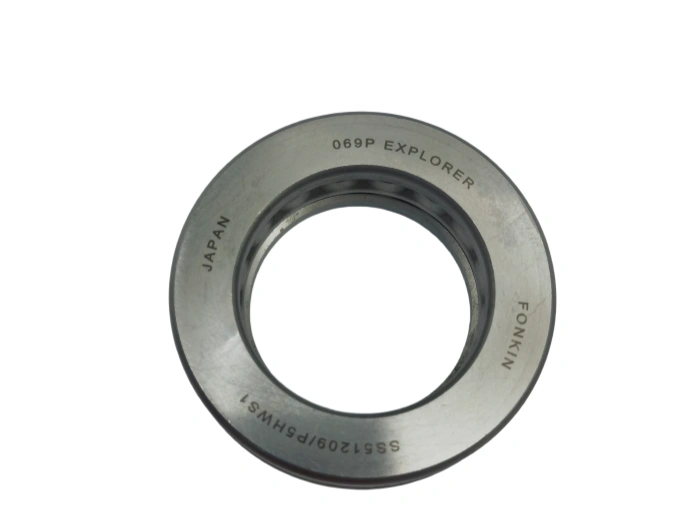

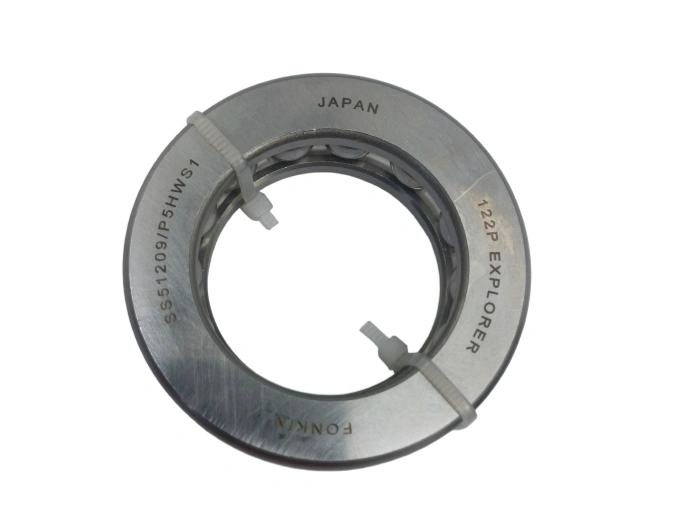

حامل الكرة الدافعة SS51209/P5HWS1 فونكين

النموذج SS51209/P5HWS1 كرية دفعية أحادية الاتجاه: القطر d=45 مم، القطر الخارجي D=73 مم، العرض الكلي T=20 مم، نصف قطر شريحة الفيليه r=1.0 مم. درجة التحمل P5 (ISO 281)، تحمّل التحمل: 0/-0.012 ملم، تحمّل القطر الخارجي: 0/-0.015 ملم، تحمّل العرض المحوري ±0.02 ملم. قطر دائرة الكرة: Dpw=59 مم، قطر الكرة الفولاذية Dw=7.144 مم، 12 كرة متدحرجة مصممة لتوزيع حمولة محورية موحدة.

الخبرة الصناعية
الوصول العالمي
OEM/ODM الخدمات

تعريف المنتج
المعلمات التفصيلية
مراسلتنا

ورقة البيانات التقنية: SS51209/P5HWS1 فونكين محمل كرة الدفع

1. مواصفات الأبعاد (معيار
النموذج SS51209/P5HWS1 كرية دفعية أحادية الاتجاه: القطر d=45 مم، القطر الخارجي D=73 مم، العرض الكلي T=20 مم، نصف قطر شريحة الفيليه r=1.0 مم. درجة التحمل P5 (ISO 281)، تحمّل التحمل: 0/-0.012 ملم، تحمّل القطر الخارجي: 0/-0.015 ملم، تحمّل العرض المحوري ±0.02 ملم. قطر دائرة الكرة: Dpw=59 مم، قطر الكرة الفولاذية Dw=7.144 مم، 12 كرة متدحرجة مصممة لتوزيع حمولة محورية موحدة.
2. Material Composition & Mechanical Performance (باللغة الإنجليزية)
الحلقات الداخلية والخارجية: SUS440C المارتينستيك الصلب المقاوم للصدأ، HRC 58-62، خصائص فائقة مضادة للصدأ، مقاومة ممتازة للتآكل واستقرار الأبعاد في بيئة رطوبة أكالة. العناصر المتدحرجة: SUS440C كرات الفولاذ المقاوم للصدأ مع تلميع المرآة. المثبت: ختم بارد من SUS304 فولاذ مقاوم للصدأ، منخفض الاحتكاك، مقاومة الحمض والقلويات، عدم ملامسة قنوات الأسلاك للتآكل الجلفاني. توفر SUS440C مقاومة تآكل أعلى بثلاث مرات من الفولاذ الحامل GCr15 القياسي لعمليات الورش البحرية والكيميائية والرطوبة.
3. عمليات التصنيع الأساسية
1. التشكيل: التشكيل الساخن المغلق للقضاء على مسامية المعادن الداخلية، وتحسين تدفق الحبوب.
2. تحويل: دقة CNC تحويل صلب لتكوين فراغ الشكل القريب من الشبكة.
3. المعالجة بالحرارة: إخماد الفراغ + درجة حرارة منخفضة، الحد الأدنى من التشوه، ثبات الصلابة.
4. الطحن الدقيق: الطحن المزدوج الجانب في مضمار السباق، خشونة السطح Ra ≤0.02 ميكرومتر.
5. التشطيب الفائق: عملية التشطيب الفائق المتذبذبة لإزالة نسيج التجليخ، وتقليل معامل الاحتكاك ومستوى الضوضاء. جميع العمليات تمتثل للمعايير ISO 3290 تحمل التصنيع.
4. أداء فترة الخدمة
معدل الحمل المحوري الديناميكي الأساسي Ca=48.2 كيلو نيوتن، معدل الحمل الثابت C0a=112 كيلو نيوتن، محسوبة حسب معيار أيزو 281:2019. في ظل ظروف العمل القياسية (الحمل المحوري ≤ 0.3Ca، درجة حرارة التشغيل -20~ 120℃، التشحيم المناسب)، العمر التقديري الاسمي L10 ≥ 28000 ساعة عمل. العوامل الرئيسية المقيدة للحياة: حمل الصدمة الزائد، عدم كفاية التشحيم، تلوث الجسيمات، عدم المحاذاة وتآكل الوسائط.
5. حقول التطبيقات الصناعية
FONKIN SS51209/P5HWS1 يحمل بشكل رئيسي أحمال محورية أحادية الاتجاه، مثالية لأدوات آلة الدوران العمودي، وآلات تجهيز الأغذية، والمعدات المساعدة البحرية، وأجهزة التشغيل الآلي الطبية، ومكونات الصمامات الهيدروليكية، والمجموعات المساعدة لطاقة الرياح الجديدة المتينة. تكفل درجة التحمل العالية للدقة P5 استقرار الوضع المحوري ؛ يتكيف الهيكل الكامل من الفولاذ المقاوم للصدأ مع الرطوبة العالية، ورذاذ الماء، وبيئات العمل التآكلة الضعيفة غير المتوفرة لمحامل الفولاذ الكربوني.
6. معايير الصيانة الروتينية
دورة التشحيم: التشحيم بالشحم كل 200 ساعة تشغيل ؛ تزييت حمام الزيت كل 800 ساعة الوسائط الموصى بها: زيت أيزو VG68 الهيدروليكي (ISO VG68) من شحم الليثيوم ذو النوعية الغذائية المحمل من الفولاذ المقاوم للصدأ، يمثل حجم الملء ما بين 30 ٪ و 40 ٪ من التجويف الداخلي للمحمل. تنظيف الفك الشهري بمزيل الصدأ الكحولي، وتفتيش حفر مضمار السباق، وخدوش سطح الكرة وتشوه القفص. الضوضاء غير الطبيعية، وارتفاع درجة الحرارة أكثر من 35℃فوق المحيط أو لعبة القفز المحوري يتطلب استبدال فورية المحمل.
7. إرشادات التثبيت
قبل التركيب: تنظيف العمود ومقاعد المبيت، وإزالة النتوءات، وقياس الخلوص البعدي المطابق. التركيب: يصلح الضغط البارد عبر الحلقة الداخلية فقط، وتجنب التأثير المباشر على الحلقة الخارجية. تحمل المحورية المحورية الصارم ≤0.01 مم، عزم ربط صامولة التثبيت: 32-36 نيوتن متر. فحص ما بعد التركيب: أدر العمود يدويًا للتحقق من الدوران السلس دون تشويش، ورصد درجة حرارة التشغيل الأولية لمدة 30 دقيقة. ارتد قفازات مقاومة للانزلاق أثناء التجميع لمنع صدأ بصمات الأصابع على مكونات الصلب المقاوم للصدأ.

براند	FONKIN/SKF/FAG/INA/NSK/NTN/TIMKEN/SNR/IKO/KOYO/ASAHI/FYH/THK/HIWIN/PMI.
لا.	SS51209/P5HWS1 فونكين
النوع	المحامل الدحروجية
الجزء الداخلي (د) مم	45
(D) ملم خارجي	73
العرض (B) مم	20
الوزن/كغ	0.32
