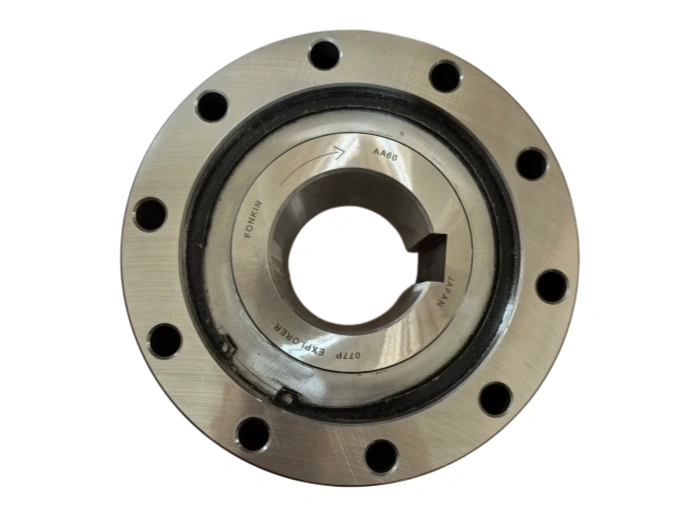

اسطوانية تحمل FONKIN AA60

فونكين إيه إيه 60 (بالإنجليزية: FONKIN AA60) هو محمل اسطوانات قابض رباعي رباعي ذو فتحة واحدة ذو خدمة ثقيلة، تم تحسينه خصيصًا لعمليات التعدي أحادي الاتجاه، ونقل عزم الدوران وعمليات دعم العمود. تم تصنيع محمل FONKIN أحادي الاتجاه وفقًا لمعايير المحامل الدقيقة الدولية للمنظمة الدولية لتوحيد المقاييس، ويوفر محمل FONKIN أحادي الاتجاه استقرارًا هيكليًا فائق، ومقاومة عزم دوران عالية، ومتانة طويلة الدورة في ظل ظروف العمل الثقيلة، والغبار العالي، والاستمرار في الخدمة الصناعية، حيث يعمل كمكون ناقل ميكانيكي أساسي لأنظمة الدفع الصناعية العالمية.

1. Dimensional Parameters & Standard Tolerances (باللغة الإنجليزية)

يعتمد محمل القابض أحادي الاتجاه هذا ذو الرقم 60x170x78mm سلسلة أبعاد التركيب القياسية الدولية، مع هيكل هندسي معاير ليتحمل الحمل القطري المشترك وحمل الالتوائي الأقصى

•        قطر الاسطوانة (د): 60 مم

•        القطر الخارجي (D): 170 مم

•        إجمالي عرض التركيب (B): 78 مم

•        الحد الأدنى للأبعاد الشامبر (r): 2.1 ملم

•        درجة التسامح الدقيق: ISO P6/P5 درجة (تعادل ABEC-3/ABEC-5)، دقة تحديد المواقع الدوارة فائقة الارتفاع

•        Radial Internal Clearance: Standard CN Normal Clearance Class (باللغة الإنجليزية)

2. Premium Material Composition & Mechanical Properties (باللغة الإنجليزية)

وتعتمد جميع المكونات الحاملة مواد خام ذات صهر عالية النقاء لتحسين مقاومة تعب التلامس ومقاومة تآكل الأحمال الثقيلة من أجل الخدمة الصناعية الطويلة الأجل:

•        الحلقة الداخلية والحلقة الخارجية: فولاذ عالي الكربون يحمل الكروم GCr15 (ما يعادل SAE 52100)، مقسى بالكامل مع صلابة 60-64، مقاومة التشوه، مقاومة عالية للانضغاط ومقاومة معتدلة لدرجة الحرارة

•        أجزاء القابض المتدحرجة: بكرات فولاذية دقيقة فائقة الصنع من طراز GCr15، وتحسين سطح التلامس للحد من فقدان احتكاك القابض وتجنب تقشير السطح

•        قفص محمل: قفص نحاسي اختياري من طراز H62/قفص فولاذي معزّز بالكربون ؛ يتميز القفص النحاسي بتخميد اهتزازي ممتاز، ومقاومة للتآكل، واستقرار عالي الحرارة ؛ القفص الفولاذي يملك مقاومة عالية للصدمات لسيناريوهات العمل بالصدمات الثقيلة

3. Core Manufacturing & Precision Processing Technology (باللغة الإنجليزية)

اعتماد تكنولوجيا إنتاج متكاملة ذات معايير أوروبية، وإجراء فحص كامل للجودة لتحقيق منتجات نهائية خالية من العيوب في محمل قابض العجلة الحرة:

•        التشكيل الدقيق والدوران باستخدام تقنية التحكم عن بعد: يعمل التشكيل الساخن الاتجاهي على تحسين تدفق الحبيبات المعدنية، ويزيل الإجهاد الداخلي المتبقي ؛ جهاز التحكم عن بعد يتحول يحقق اتساق الأبعاد الفارغة

•        العلاج الحراري لدرجات الحرارة الثابتة: تبريد حراري + معالجة تهدئة مجزأة بدرجة حرارة منخفضة، صلابة عامة مستقرة وثبات الأبعاد الدائمة بعد التشغيل على المدى الطويل

•        طحن المسار و تشذيب فائق الدقة: تشذيب فائق لجانبي المسار والأسطوانة، خشونة السطح Ra ≤ 0.08μm، وخفض احتكاك التشغيل بشكل فعال، وتولد الحرارة ومعدل تآكل القابض

4. Rated Service Life & Key Influence Factors (باللغة الإنجليزية)

تم اختبار مدة الخدمة الاسمية وحسابها بدقة وفقا للمعيار الدولي لتقييم عمر الحمل التابع للمنظمة الدولية لتوحيد المقاييس (ISO 281)، الذي يطابق المعيار المرجعي للاستخدام الصناعي للخدمة الشاقة:

•        معدل الحمل الديناميكي الأساسي (C): متطابق مع حد الحمل الهيكلي لقابض AA60.

•        معدل الحمل الساكن الأساسي (C: قدرة حمل ساكنة عالية مضادة للحمل الزائد لتأثير العزم المفاجئ

•        عمر العمل القياسي: أكثر من 000 20 ساعة تشغيل مستمرة في ظل الحمولة المقدرة والسرعة المقدرة وبيئة التشحيم القياسية

العوامل المؤثرة على عمر الخدمة الأساسية: محورية تركيب العمود، حالة تزييت EP، درجة حرارة التشغيل المحيطة وتلوث الغبار الخارجي.

5. Industrial Application Scenarios & Adaptive Industries (باللغة الإنجليزية)

يُستخدم محمل FONKIN AA60 العادي أحادي الاتجاه ذو القابض ذو العجلة الحرة 60x170x78mm على نطاق واسع في معدات نقل الحركة الصناعية الثقيلة العالمية، ويستخدم لمنع الرجوع للخلف ولتجاوز الحركة في اتجاه واحد

خافضات التروس الصناعية، وأنظمة مساندة السيور الناقلة، وآلات التعدين، ومعدات رافعة البناء، وآلات النقل الزراعي، وناقل الحركة المساعد التجاري للسيارات، والتغليف الآلي والآلات الصناعية ومجموعات تشغيل الطاقة الصناعية العامة. هيكل قابض الرش المدمج يحلّ بشكل مثالي الدوران العكسي للمعدات ومخاطر التدفق العكسي للحمل للآلات الثقيلة.

6. الصيانة الروتينية وبروتوكولات التشحيم القياسية

قواعد الصيانة الصناعية الموحدة لمحمل القابض أحادي الاتجاه FONKIN AA60 لتمديد دورة الخدمة الكلية

•        دورة استبدال التزييت: إعادة التشحيم كل 3،000-5،000 ساعة تشغيل، وتقصير الدورة للورش ذات درجة الحرارة العالية والغبار

•        زيت التشحيم الموصى به: زيت الضغط الشديد EP2 الصناعي، شحم مركب الليثيوم عالي الحرارة

•        حجم ملء الشحم: 30 ٪ -50 ٪ من مساحة تجويف المحمل الداخلي لتجنب السخونة الزائدة وتشويش القابض

•        الفحص اليومي والتنظيف: الفحص المنتظم لضوضاء التشغيل وقيمة الاهتزاز وتسرب الزيت مبيت محمل نظيف مع معدن صناعي قبل استبدال زيت التشحيم

7. Precision Installation Specifications & Operation Safety Guidelines

•        التحضير قبل التركيب: يُبقي العبوة الفارغة الأصلية سليمة قبل التجميع لمنع تلوث الجسيمات ؛ افحص عمود التزاوج وتحمل المبيت للتأكد من توافق التداخل/الانتقال

•        عملية التجميع الموحدة: اعتماد أدوات ملائمة للضغط المهني أو التسخين الحثي المنخفض التردد ؛ درجة الحرارة القصوى ≤120 درجة مئوية ؛ مطرقة ممنوعة تضرب حلقات الحمل

•        متطلبات دقة التثبيت: عدم الاستقامة الشعاعية الكلية للعمود ≤ 0.03 مم ؛ ربط مسامير القفل عن طريق مفتاح ربط عزم معاير مع التحكم في عزم متدرج

•        اكتشاف ما بعد التركيب: إجراء اختبار دوران يدوي، والتحقق من وظيفة القفل في اتجاه واحد والأداء السلس في الحركة الحرة ؛ عزل المحمل عن الوسط المتآكل أثناء التركيب
